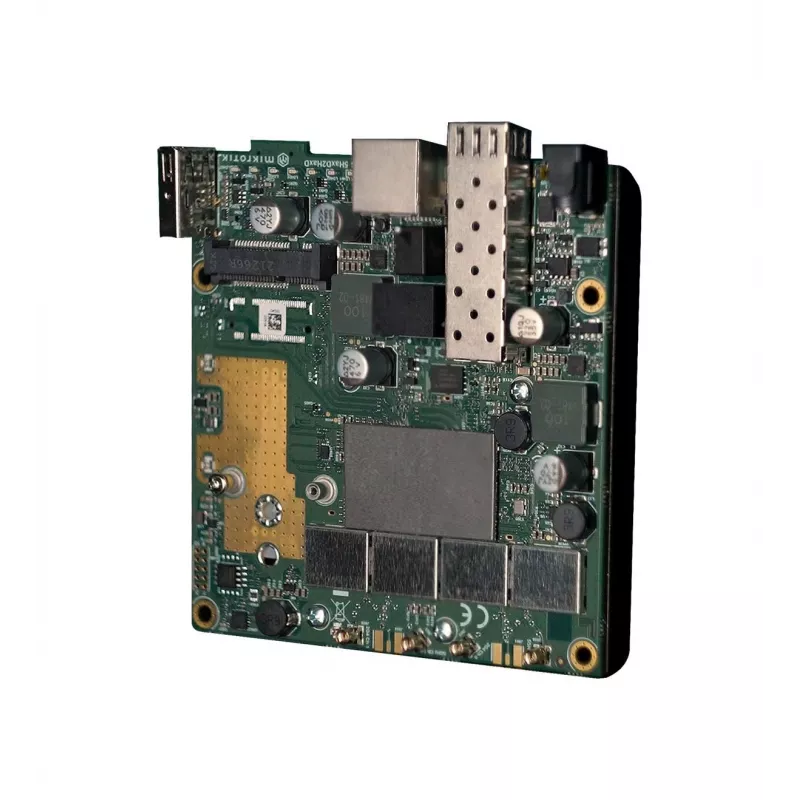

MikroTik L23UGSR-5HaxD2HaxD maršrutizatorius

MikroTik L23UGSR-5HaxD2HaxD yra modulinė dviejų juostų „Wi‑Fi 6“ plokštė, skirta kurti individualius lauko prieigos taškus, CPE ir įterptinius tinklo produktus. Ji sujungia „Qualcomm Maple“ ARM procesorių, dviejų juostų „Wi‑Fi 6“ radiją (2,4 GHz ir 5 GHz), „Gigabit Ethernet“ su PoE‑in, 2,5 gigabitų SFP prievadą, USB prievadą ir laisvą miniPCIe lizdą plėtrai. Konstrukcijoje yra keturios MMCX antenų jungtys, „NanoSIM“ lizdas korinio ryšio moduliams ir garsinis signalizatorius aliarmams ar pranešimams. Plokštė palaiko tolimojo nuotolio ryšį, priklausomai nuo antenos pasirinkimo ir aplinkos sąlygų.

Privalumai

Ši „RouterBoard“ suteikia „Wi‑Fi 6“ našumą „pasidaryk pats“ ir OEM projektams, užtikrindama geresnį pralaidumą, stabilumą, judėjimo tinkle valdymą ir energijos valdymą, palyginti su ankstesnėmis „Wi‑Fi“ kartomis. Įmontuotas PoE‑in (18–28 V) ir mažas maksimalus energijos suvartojimas (25 W) supaprastina lauko ir įterptinius diegimus. Modulinė aparatinė įranga – USB, miniPCIe lizdas, „NanoSIM“ ir SFP – leidžia lanksčiai pritaikyti, pvz., LTE atsarginį ryšį, „LoRa“ šliuzo integraciją ar šviesolaidinį kanalą. Keturios MMCX jungtys leidžia pasirinkti antenas trumpojo nuotolio visakrypčiams AP arba tolimojo nuotolio taškas‑taškas jungtims.

Tinka

• Individualiems lauko prieigos taškams ir kliento įrangai (CPE)
• Mažoms įstaigoms, namų laboratorijoms ir įterptiniams OEM tinklo produktams
• Tolimojo nuotolio belaidžiams ryšiams ir taškas‑taškas tiltams (priklausomai nuo antenos)
• Diegimams, kuriems reikalingas PoE maitinimas ir šviesolaidinis kanalas per SFP

Pagrindinės specifikacijos

• Modelis: MikroTik L23UGSR-5HaxD2HaxD
• Belaidis ryšys: dviejų juostų „Wi‑Fi 6“ (802.11ax) 2,4 GHz ir 5 GHz, dviejų grandinių
• Procesorius: „Qualcomm Maple“, ARM architektūra, 800 MHz
• Ethernet: „Gigabit Ethernet“ su PoE‑in (18–28 V)
• SFP: 2,5 gigabitų SFP prievadas šviesolaidiniam ryšiui
• Plėtra: miniPCIe lizdas, USB prievadas, „NanoSIM“ lizdas
• Antenos: 4 × MMCX jungtys
• Maksimalus energijos suvartojimas: 25 W
• MPN: L23UGSR-5HaxD2HaxD; EAN: 4752224009128

Kaip naudoti

Įdiekite plokštę į tinkamą lauko korpusą arba individualų įrenginio rėmą ir prijunkite maitinimą per PoE‑in (18–28 V) „Gigabit Ethernet“ prievade. Pritvirtinkite tinkamas antenas prie MMCX jungčių pagal numatomą aprėptį ar ryšio atstumą. Naudokite miniPCIe lizdą moduliams pridėti (pvz., LTE arba LoRa), įdėkite „NanoSIM“, jei naudojate korinio ryšio modemą, ir prijunkite šviesolaidį per 2,5 G SFP, kai reikia. Konfigūruokite belaidžio ryšio, maršrutizavimo ir saugumo nustatymus naudodami „MikroTik RouterOS“ arba pateiktas programinės įrangos priemones, o galutinį mazgą sumontuokite numatytoje lauko ar vidaus vietoje.

Rekomendacijos

Patikimiems tolimojo nuotolio ryšiams rinkitės didelio stiprinimo kryptines antenas ir patikrinkite vietinius reglamentus. Naudokite PoE su suderinamu įpurškikliu arba jungikliu, tiekiančiu 18–28 V. Lauko diegimams apsaugokite plokštę atspariame korpuse ir užtikrinkite tinkamą įžeminimą bei apsaugą nuo viršįtampių.
