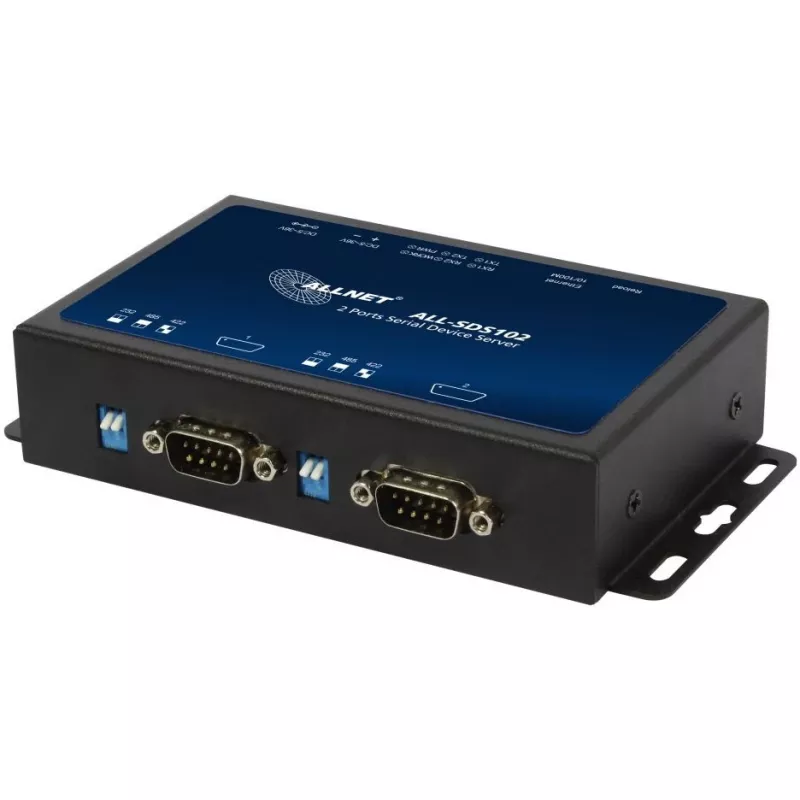

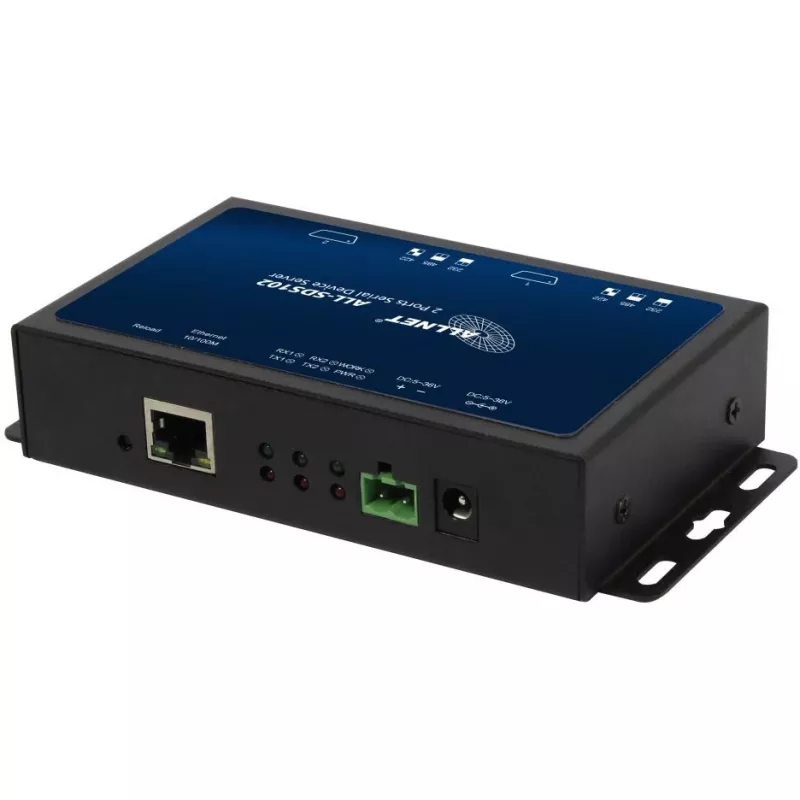

Medijos keitiklis ALLNET ALL-SDS102v2 — 2x nuoseklieji prievadai (RS232/RS422/RS485) prie 10/100BASE-TX

„ALLNET ALL-SDS102v2“ yra kompaktiškas medijos keitiklis, kuris sujungia du nuosekliuosius prievadus su 10/100BASE-TX Ethernet tinklu. Jis palaiko konfigūruojamas nuosekliąsias sąsajas – RS232, RS422 arba RS485 – kiekviename prievade, todėl leidžia integruoti seną nuosekliąją įrangą su modernia IP infrastruktūra. Įrenginys skirtas aplinkoms, kuriose pramonės automatizavimui, kasos sistemoms, pastatų valdymui ar nuotoliniam stebėjimui reikalingas patikimas duomenų srautų serializavimas standartiniais Ethernet kabeliais.

Privalumai

Keitiklis užtikrina paprastą būdą sujungti nuosekliuosius įrenginius su Ethernet, nemodifikuojant esamos nuosekliosios aparatinės įrangos ar įrenginio programinės įrangos. Kelių nuosekliųjų standartų palaikymas kiekviename prievade padidina suderinamumą su daugybe prietaisų ir valdiklių. Mažas korpusas palengvina montavimą spintose ar ant DIN bėgių, o 10/100BASE-TX ryšys užtikrina sąveikumą su įprastais tinklo komutatoriais ir maršrutizatoriais. Įrenginys išsaugo nuosekliojo ryšio charakteristikas, tuo pačiu sudarydamas sąlygas nuotolinei prieigai ir centralizuotam duomenų rinkimui.

Tinka

• Pramoninės automatikos sistemoms, kurioms reikalingas Ethernet pagrindu veikiantis nuosekliųjų jutiklių ir valdiklių stebėjimas
• Kasos aparatūros (POS) integravimui, kai kasos aparatai ar brūkšninių kodų skaitytuvai naudoja nuosekliąsias sąsajas
• Pastatų valdymo ir ŠVOK sistemoms su senais nuosekliaisiais įrenginiais
• Nuotolinėms telemetrijos ir SCADA programoms, kurioms reikia pratęsti nuosekliąsias jungtis IP tinklais

Pagrindinės specifikacijos

• Du nepriklausomai konfigūruojami nuoseklieji prievadai, palaikantys RS232, RS422 ir RS485 režimus
• 10/100BASE-TX Ethernet prievadas su automatiniu MDI/MDI-X aptikimu
• Kompaktiškas korpusas, tinkamas darbastaliui, spintai arba montavimui ant DIN bėgių
• Skaidrus nuosekliųjų-duomenų konvertavimas į Ethernet, išsaugant perdavimo spartos ir lyginumo (parity) nustatymus
• Maitinimo įvestis, suderinama su tipiniais pramoniniais maitinimo šaltiniais (tikslią įtampos diapazoną žr. gamintojo dokumentacijoje)

Kaip naudoti

Prijunkite nuosekliuosius įrenginius prie keitiklio nuosekliųjų prievadų, naudodami tinkamus kabelius ir kontaktų išdėstymą RS232, RS422 arba RS485. Prijunkite Ethernet prievadą prie komutatoriaus, maršrutizatoriaus arba Ethernet palaikančio įrenginio naudodami Cat5e/Cat6 kabelį. Konfigūruokite nuoseklųjį režimą ir ryšio parametrus (perdavimo spartą, duomenų bitus, stabdymo bitus, lyginumą) keitiklyje taip, kad jie atitiktų prijungtus įrenginius. Priskirkite tinklo nustatymus arba gaukite IP adresą per DHCP pagal tinklo planą, tada patikrinkite ryšį siųsdami ir gaudami nuosekliuosius duomenis per tinklo galinį tašką arba naudodami diagnostikos įrankius.

Rekomendacijos

Įrenkite keitiklį aplinkoje, kuri atitinka įrenginio nurodytas veikimo temperatūros ir drėgmės ribas, ir užtikrinkite tinkamą įžeminimą bei apsaugą nuo viršįtampių, jei galimi pramoniniai pereinamieji procesai. Elektriškai triukšmingoje aplinkoje naudokite ekranuotus tinklo kabelius ir prieš įjungdami prijungtą įrangą patikrinkite nuosekliųjų prievadų kontaktų išdėstymą, kad išvengtumėte sąsajų pažeidimo.
