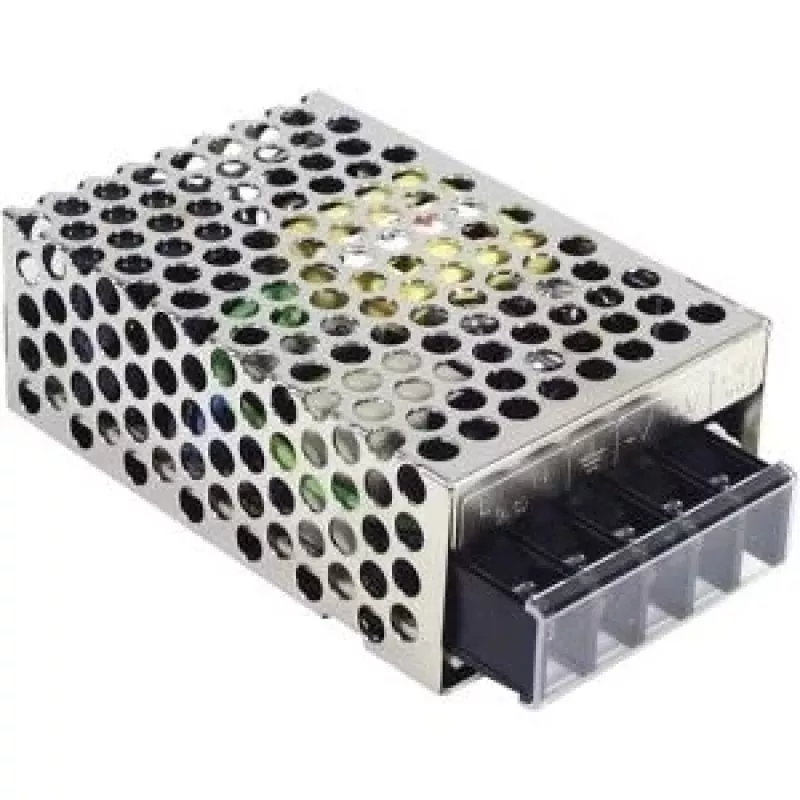

MEAN WELL SD-15A-24 15W DC-DC keitiklis, 24V 0,625A, 19,2-36V įėjimas, korpusinis montavimas

Pramoninės automatizacijos inžinieriai ir sistemų integratoriai dažnai susiduria su iššūkiu maitinti 24V valdymo grandines iš 24V akumuliatoriaus arba nuolatinės srovės magistralės, kurios įtampa svyruoja nuo 19,2 iki 36 voltų. MEAN WELL SD-15A-24 tai sprendžia kompaktišku, ant korpuso montuojamu DC-DC keitikliu, kuris užtikrina tiksliai stabilizuotą 24V išėjimą iki 15 vatų galios. Jo varžtinių gnybtų jungtys ir laisvos oro konvekcijos aušinimas palengvina montavimą valdymo skydeliuose, mašinose ar lauko korpusuose, o įmontuotos apsaugos saugo nuo trumpųjų jungimų, perkrovų ir viršįtampių.

Pagrindinės specifikacijos

• Įėjimo įtampos diapazonas: 19,2 – 36 VDC
• Išėjimo įtampa: 24 VDC
• Išėjimo srovė: 0,625 A
• Išėjimo galia: 15 W
• Naudingumas: 80%
• Izoliacijos įtampa: 1500 VDC tarp įėjimo ir išėjimo
• Pulsacija ir triukšmas: 150 mVp-p
• Linijos reguliavimas: ±0,5%
• Apkrovos reguliavimas: ±1,0%
• Darbinė temperatūra: -10°C iki +60°C
• Apsaugos: trumpasis jungimas, perkrova, viršįtampis
• Aušinimas: laisvos oro konvekcijos
• MTBF: >400 000 valandų
• Sertifikatai: UL60950-1, TUV EN60950-1, CE
• Jungtys: varžtiniai gnybtai (įėjimas ir išėjimas)

Kodėl verta rinktis

SD-15A-24 išsiskiria plačiu nuolatinės srovės įėjimo diapazonu, kuris pritaikytas įprastiems 24V pramoniniams maitinimo šaltiniams su dideliais įtampos kritimais ar šuoliais. Jo 1500 VDC izoliacija apsaugo jautrią valdymo elektroniką nuo įžeminimo kilpų ir trumpalaikių viršįtampių. Su MTBF, viršijančiu 400 000 valandų, ir visišku atitikimu tarptautiniams saugos standartams, šis keitiklis sukurtas ilgalaikiam patikimumui reikliose aplinkose. Korpusinio montavimo dizainas ir varžtiniai gnybtai supaprastina laidų prijungimą ir sutrumpina montavimo laiką, palyginti su DIN bėgelio ar PCB montavimo alternatyvomis.

Idealūs naudojimo atvejai

• 24V jutiklių, relių ir PLC I/O modulių maitinimas iš 24V akumuliatoriaus sistemos mobiliuose įrenginiuose.
• Nuolatinės srovės maitinimo izoliavimas ir reguliavimas valdymo grandinėms pramoninėse mašinose ir automatizavimo skydeliuose.
• Stabilaus 24V išėjimo užtikrinimas iš svyruojančių nuolatinės srovės šaltinių atsinaujinančios energijos ar transporto srityse.

Gera žinoti

SD-15A-24 veikia su laisvos oro konvekcija, todėl nereikia ventiliatoriaus – tai sumažina triukšmą ir priežiūrą. Užtikrinkite pakankamą tarpą aplink įrenginį šilumos išsklaidymui, ypač kai dirbama arti viršutinės temperatūros ribos. Išėjimas nustatytas gamykloje ir nėra reguliuojamas naudotojo, o tai supaprastina atitiktį ir apsaugo nuo atsitiktinio neteisingo konfigūravimo. Jei reikalinga kitokia išėjimo įtampa, MEAN WELL siūlo SD-15 seriją su 5V, 12V ir 48V variantais.
