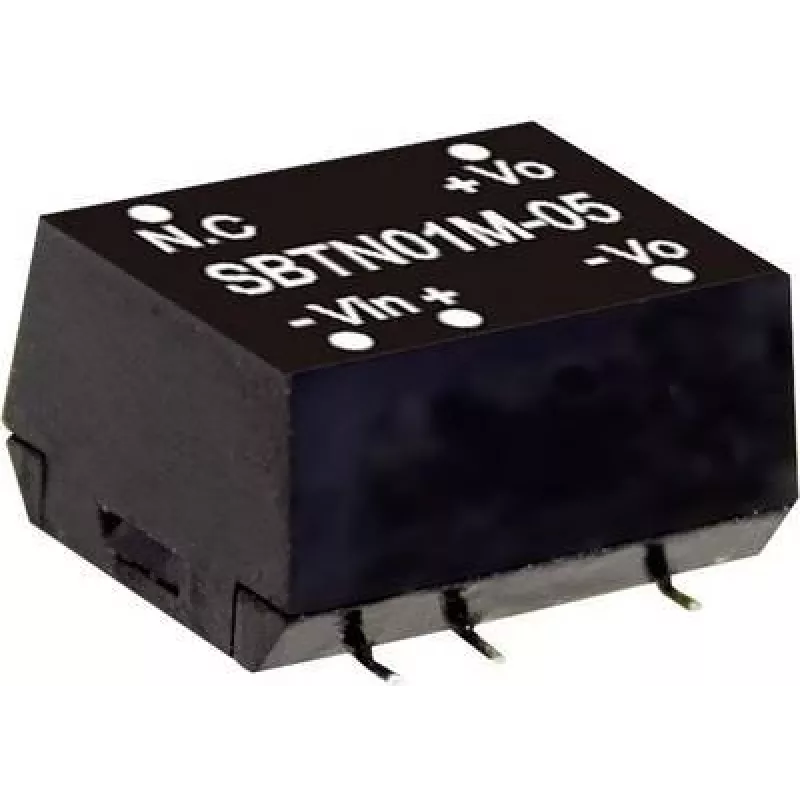

MEAN WELL SBTN01N-05 1W DC-DC keitiklio modulis, 5V įėjimas, 5V išėjimas, 200mA, SMD, izoliuotas

Įterptinių sistemų kūrėjai ir PCB projektuotojai dažnai susiduria su poreikiu turėti kompaktišką, izoliuotą maitinimo šaltinį jutikliams, vartų tvarkyklių ar ryšio sąsajų maitinimui. MEAN WELL SBTN01N-05 tiekia stabilizuotą 5V išėjimą iš 5V įėjimo, užtikrindamas galvaninę izoliaciją iki 1000 VDC paviršinio montavimo korpuse. Dėl mažo dydžio ir žemo profilio jis idealiai tinka erdvę taupančiose plokštėse, kur kiekvienas milimetras yra svarbus.

Pagrindinės specifikacijos

• Įėjimo įtampa: 4,5–5,5 VDC (nominali 5 VDC)
• Išėjimo įtampa: 5 VDC
• Išėjimo srovė: 200 mA (maks.)
• Išėjimo galia: 1 W
• Izoliacijos įtampa: 1000 VDC
• Naudingumo koeficientas: iki 70%
• Darbinė temperatūra: -40°C iki +85°C
• Montavimas: Paviršinis montavimas (SMD)
• Apsauga: Nuolatinė trumpojo jungimo apsauga su automatinio atkūrimo funkcija
• Pulsacija ir triukšmas: 100 mVp-p (maks.)
• Perjungimo dažnis: 100 kHz (tip.)
• MTBF: >3 500 000 valandų
• Aušinimas: Laisvos oro konvekcijos
• Drėgmė: 20–90% RH be kondensacijos

Kodėl verta rinktis

SBTN01N-05 išsiskiria savo patikima izoliacija ir plačiu temperatūrų diapazonu, užtikrindamas patikimą veikimą atšiauriose pramoninėse aplinkose. Nestabilizuota konstrukcija palaiko grandinę paprastą, o įmontuota trumpojo jungimo apsauga apsaugo nuo pažeidimų gedimų metu. SMD korpusas palengvina automatinį surinkimą, sumažindamas gamybos išlaidas ir laiką iki rinkos.

Idealūs naudojimo atvejai

• Izoliuotas maitinimas RS-485/RS-232 siųstuvams-imtuvams
• Vartų tvarkyklių maitinimas MOSFET/IGBT grandinėms
• Jutiklių izoliacija pramoninėje automatikoje
• Nešiojamieji įrenginiai su baterijomis
• Paskirstytos maitinimo architektūros

Gera žinoti

Šis modulis yra nestabilizuotas, todėl išėjimo įtampa gali šiek tiek kisti priklausomai nuo apkrovos ir įėjimo pokyčių. Jei reikalingas tikslus stabilizavimas, apsvarstykite galimybę pridėti išorinį linijinį stabilizatorių. Prietaisas atitinka RoHS reikalavimus ir tinka švino neturinčiam litavimo reflow būdui. Visada vadovaukitės gamintojo duomenų lapu dėl rekomenduojamo PCB išdėstymo ir šiluminių rekomendacijų.
