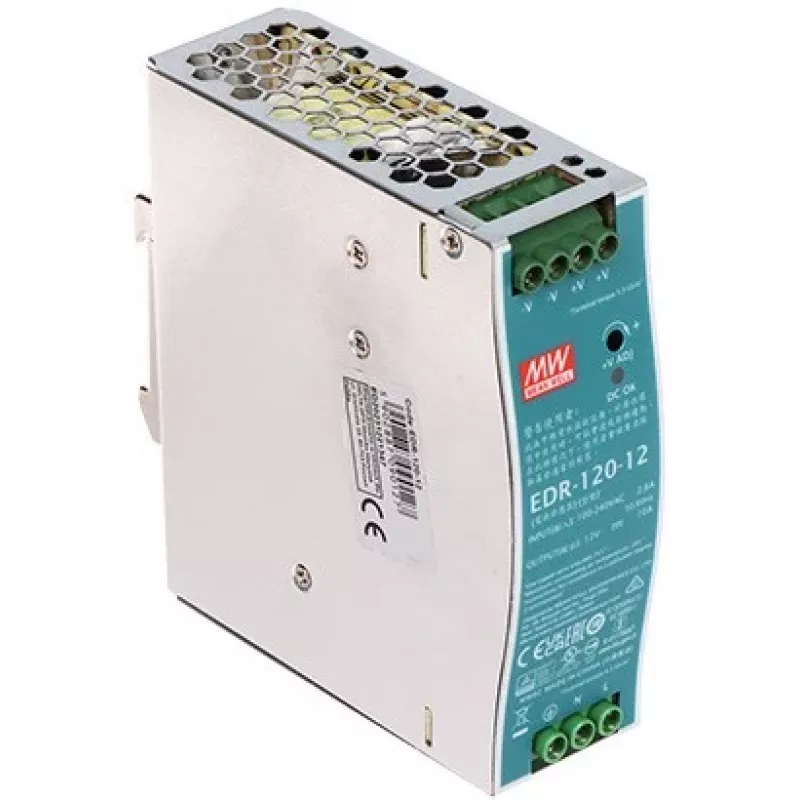

MEAN WELL EDR-120-12 DIN bėgio maitinimo šaltinis 120W 12V 10A pramoninis perjungiamasis PSU

Pramoninių valdymo skydų ir pastatų automatikos sistemoms dažnai reikia patikimo maitinimo šaltinio, kurį būtų galima montuoti tiesiai ant DIN bėgio, atlaikytų atšiaurią elektros aplinką ir tiektų stabilų nuolatinės srovės išėjimą be pertrūkių. MEAN WELL EDR-120-12 atitinka šį poreikį – tai tvirtas 120 vatų perjungiamasis maitinimo šaltinis, sukurtas nuolatiniam darbui sudėtingose programose. Jis konvertuoja universalią kintamosios srovės įvestį 90-264VAC (arba 127-370VDC) į griežtai reguliuojamą 12V nuolatinės srovės išėjimą iki 10 amperų, todėl idealiai tinka maitinti jutiklius, PLC, reles ir kitus automatikos komponentus.

Kam jis skirtas

Šis maitinimo šaltinis sukurtas sistemų integratoriams, skydų gamintojams ir techninės priežiūros inžinieriams, kuriems reikia kompaktiško, ant DIN bėgio montuojamo įrenginio, atitinkančio tarptautinius saugos ir EMC standartus. Metalinis korpusas ir laisvos konvekcijos aušinimas užtikrina ilgaamžiškumą be ventiliatorių, todėl sumažėja priežiūros poreikis ir triukšmas valdymo spintose. Reguliuojama išėjimo įtampa (10,8-13,8V) leidžia tiksliai suderinti su konkrečiais apkrovos reikalavimais, o išsamios apsaugos funkcijos apsaugo nuo trumpojo jungimo, perkrovos, viršįtampio ir perkaitimo.

Pagrindinės savybės

• 120W išėjimo galia su 12V DC / 10A vardine verte didelės apkrovos įrenginiams
• Universali kintamosios srovės įvestis 90-264VAC (127-370VDC), skirta naudoti visame pasaulyje
• Montavimas ant DIN bėgio TS-35/7.5 arba TS-35/15 greitam įrengimui
• Didelis efektyvumas iki 88% sumažina energijos nuostolius ir šilumos generavimą
• Reguliuojama išėjimo įtampa nuo 10,8V iki 13,8V lankstumui
• Apsauga nuo trumpojo jungimo, perkrovos, viršįtampio ir perkaitimo
• Laisvos konvekcijos aušinimas – be ventiliatoriaus, tylus veikimas, ilgesnis tarnavimo laikas
• Mažas energijos suvartojimas be apkrovos (<0,5W) atitinka energijos taupymo reikalavimus
• 3KVAC izoliacija tarp įvesties ir išvesties saugumui
• Atitinka UL 508 ir TUV EN60950-1 saugos standartus
• EMC atitiktis: EN55022 Class B, EN61000-3-2 Class A

Specifikacijos

• Išėjimo įtampa: 12V DC
• Išėjimo srovė: 10A
• Vardinė galia: 120W
• Įėjimo įtampa: 90-264VAC / 127-370VDC
• Efektyvumas: 88%
• Montavimas: DIN bėgis TS-35/7.5 arba TS-35/15
• Darbinė temperatūra: -20 iki +60°C
• Aušinimas: laisva oro konvekcija
• Pulsacijos ir triukšmas: 120mVp-p
• Izoliacijos įtampa: 3KVAC
• Energijos suvartojimas be apkrovos: <0,5W
• Išlaikymo laikas: 20ms esant 230VAC pilnai apkrovai
• Korpuso medžiaga: metalinis korpusas
• Saugos standartai: UL 508, TUV EN60950-1
• EMC standartai: EN55022 Class B, EN61000-3-2 Class A

Patarimai

Montuodami EDR-120-12, užtikrinkite pakankamą ventiliaciją aplink įrenginį, kad būtų užtikrinta laisva oro konvekcija. Jei reikia kitokios išėjimo įtampos, naudokite įmontuotą potenciometrą, kad sureguliuotumėte nurodytame diapazone. Visada patikrinkite, ar bendra apkrova neviršija 120W, kad būtų užtikrintas patikimas veikimas ir ilgas tarnavimo laikas.
