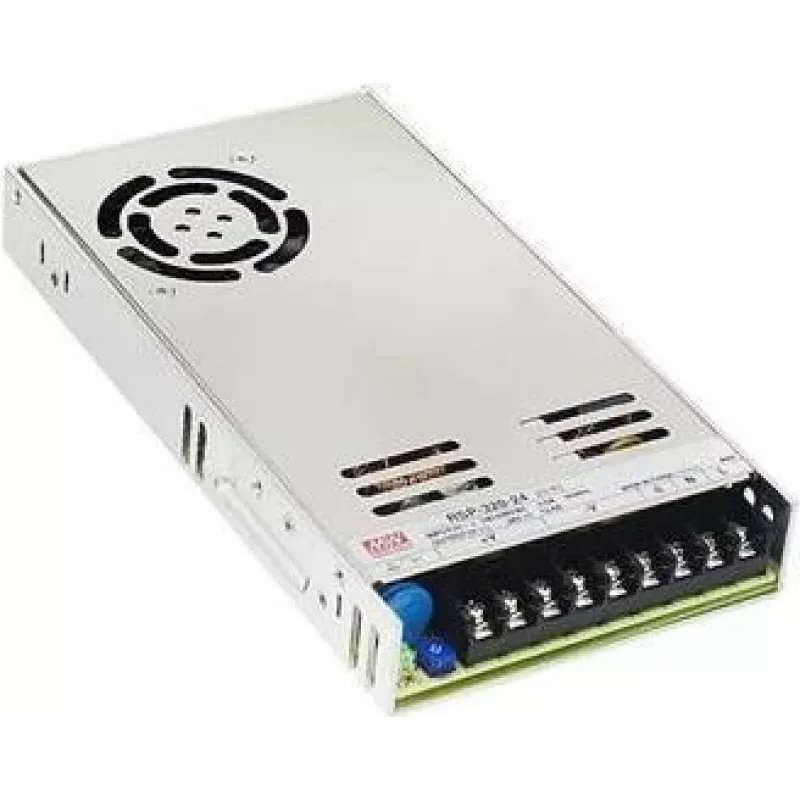

Maitinimo šaltinis MEAN WELL RSP-320-5, 320 W, išėjimas 5 V, įėjimas 88–264 V, RoHS, 115×215×30 mm

MEAN WELL RSP-320-5 yra 320 W uždaras kintamosios srovės į nuolatinę maitinimo šaltinis su vienu fiksuotu 5 V nuolatinės srovės išėjimu, vertinamu 60 A. Jis priima platų įėjimo įtampos diapazoną nuo 88 iki 264 V kintamosios srovės, turi PFC ir priverstinio oro aušinimą, ir yra pagamintas 1U žemo profilio korpuse, kurio matmenys 115×215×30 mm. Įrenginys atitinka RoHS reikalavimus ir yra skirtas pramoniniam naudojimui valdymo spintose bei įrangoje, kur reikalingas stabilus 5 V maitinimas.

Privalumai

RSP-320-5 tiekia didelę nuolatinę išėjimo srovę (60 A) iš kompaktiško 1U profilio, užtikrina galios koeficiento korekciją, kad pagerintų įėjimo charakteristikas, ir naudoja priverstinio oro aušinimą patikimam šiluminiam valdymui esant apkrovai. Jo platus 88–264 V įėjimo diapazonas leidžia diegti įvairiose kintamosios srovės tinklo aplinkose, o RoHS atitiktis atitinka reglamentuojamus medžiagų reikalavimus.

Tinka

• Pramoninės valdymo spintos ir automatikos įranga
• Telekomunikacijų ir tinklo įranga, kuriai reikalingas 5 V nuolatinės srovės maitinimas
• Įterptinės sistemos ir vienos plokštės kompiuteriai su dideliu srovės poreikiu
• Aplinkos, kuriose reikalingas kompaktiškas, į stelažą telpantis 1U aukštis

Pagrindinės specifikacijos

• Gamintojas: MEAN WELL (modelis RSP-320-5)
• Išėjimas: 5 V nuolatinės srovės, 60 A (vienas išėjimas)
• Nominali galia: 320 W
• Įėjimo įtampa: 88–264 V kintamosios srovės
• Aušinimas: priverstinis oras
• PFC: Taip
• Matmenys: 115 × 215 × 30 mm (1U žemas profilis)
• Atitiktis: RoHS

Kaip naudoti

Montuokite RSP-320-5 valdymo spintoje arba įrangos važiuoklėje su pakankamu oro srautu priverstiniam oro aušinimui. Prijunkite kintamosios srovės tinklo įėjimą (88–264 V kintamosios srovės) prie nurodytų įėjimo gnybtų, laikydamiesi vietinių elektros taisyklių ir užtikrindami tinkamą įžeminimą. Patikrinkite išėjimo laidų prijungimą prie 5 V nuolatinės srovės apkrovos ir įsitikinkite, kad poliškumas ir srovės pajėgumas yra teisingi. Įjunkite maitinimą ir stebėkite išėjimo įtampą; patvirtinkite, kad esant numatytoms apkrovos sąlygoms išėjimas yra stabilus 5 V.

Rekomendacijos

Įrenkite maitinimo šaltinį su pakankama ventiliacija ir neužblokuokite oro srauto. Naudokite tinkamus laidus ir apsaugą (saugiklius arba grandinės pertraukiklius), atitinkančius 60 A išėjimo srovę. Siekiant ilgalaikio patikimumo, eksploatuokite nurodytame aplinkos temperatūros diapazone ir sumažinkite apkrovos atsargą, jei aplinkos aušinimas yra ribotas.
