TRENDnet TI-S24048 v1.0R maitinimo šaltinis DIN bėgeliui – 240 W

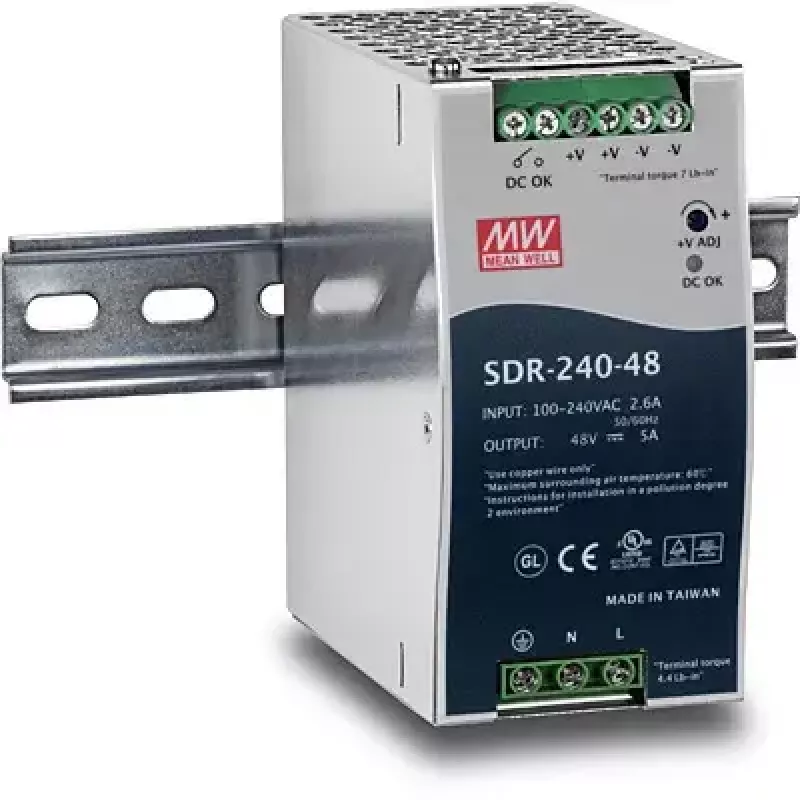

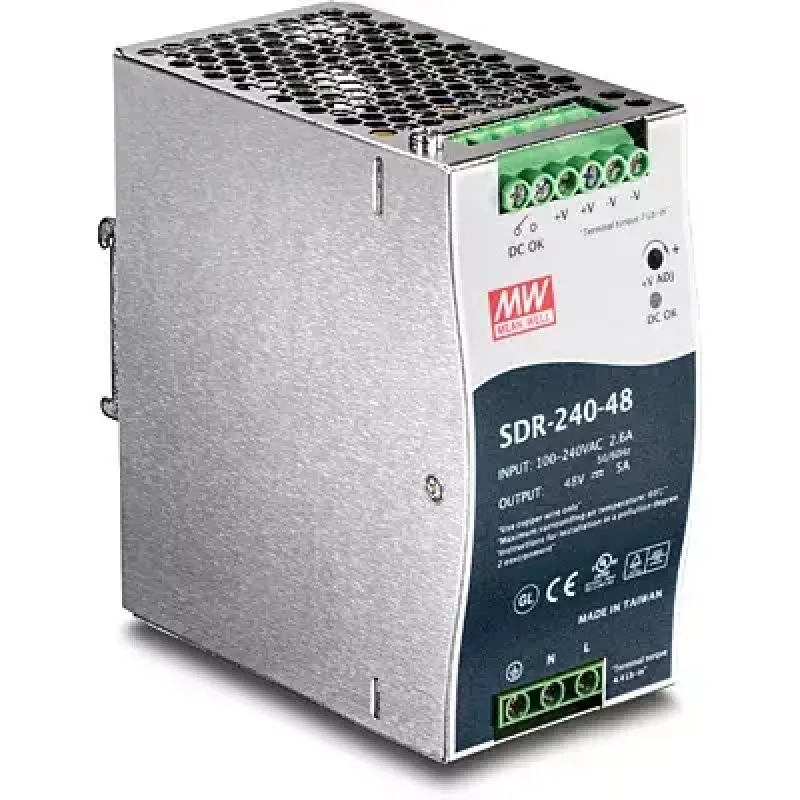

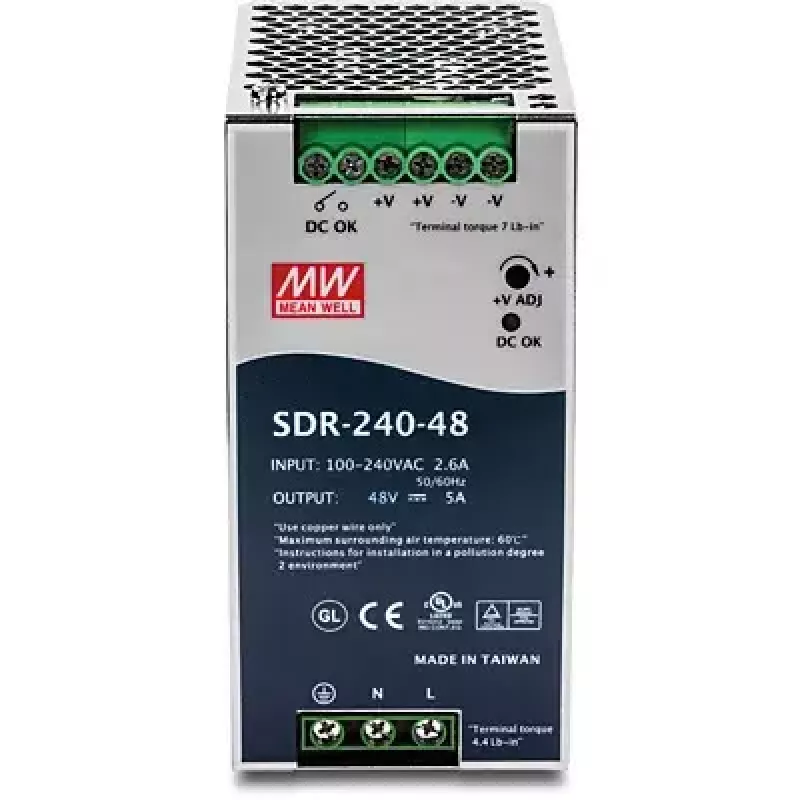

TRENDnet TI-S24048 (Mean Well SDR-240-48) yra 240 W pramoninis DIN bėgelio maitinimo blokas su vienu išėjimu, teikiantis 48 V įtampą iki 5 A srovei PoE įrangai. Įrenginys yra metaliniame korpuse su integruotu DIN bėgelio laikikliu, palaiko 100–240 V, 50–60 Hz kintamosios srovės įvestį ir yra sertifikuotas UL bei TUV. Jis sukurtas pramoninei aplinkai, atsparus vibracijai, o darbinės temperatūros diapazonas – nuo -25 iki 70 °C.

Privalumai

Šis maitinimo blokas užtikrina stabilią 240 vatų išėjimo galią, tinkamą PoE komutatoriams, tinklo kameroms ir belaidžiams prieigos taškams maitinti. Integruota aktyvioji galios koeficiento korekcija (PFC, PF > 0,93) sumažina nenaudingą reaktyviąją galią. Įrenginys turi išsamią apsaugą nuo perkrovos, trumpojo jungimo, viršįtampio ir perkaitimo, be to, jam atliekamas 100 % pilnos apkrovos įšildymo testas. Pasyvus aušinimas laisvos oro konvekcijos būdu sumažina judančių dalių skaičių, o LED indikatorius aiškiai rodo maitinimo būseną.

Tinka

• Pramoniniams PoE komutatoriams
• Tinklo / IP kameroms
• Belaidžiams prieigos taškams ir Wi‑Fi įrangai
• DIN bėgelio tinklo įrenginiams ir valdymo spintoms

Pagrindinės specifikacijos

• Išėjimas: 48 V DC, iki 5 A (240 W)
• Įvestis: 100–240 V AC, 50–60 Hz
• Apsauga: nuo perkrovos, trumpojo jungimo, viršįtampio, perkaitimo
• Galios koeficientas: aktyvusis PFC, PF > 0,93
• Aušinimas: pasyvus, laisvos oro konvekcijos
• Sertifikatai: UL 508, TUV EN60950-1 (taip pat CE pagal gaminio duomenis)
• Matmenys (apytiksliai): 40 mm (P) × 125 mm (G) × 114 mm (A)
• Darbinė temperatūra: nuo -25 iki 70 °C
• Atitiktis: EN55011, EN55022 (CISPR22), EN61000 serija (pramoninis lygis), SEMI F47, GL patvirtinta

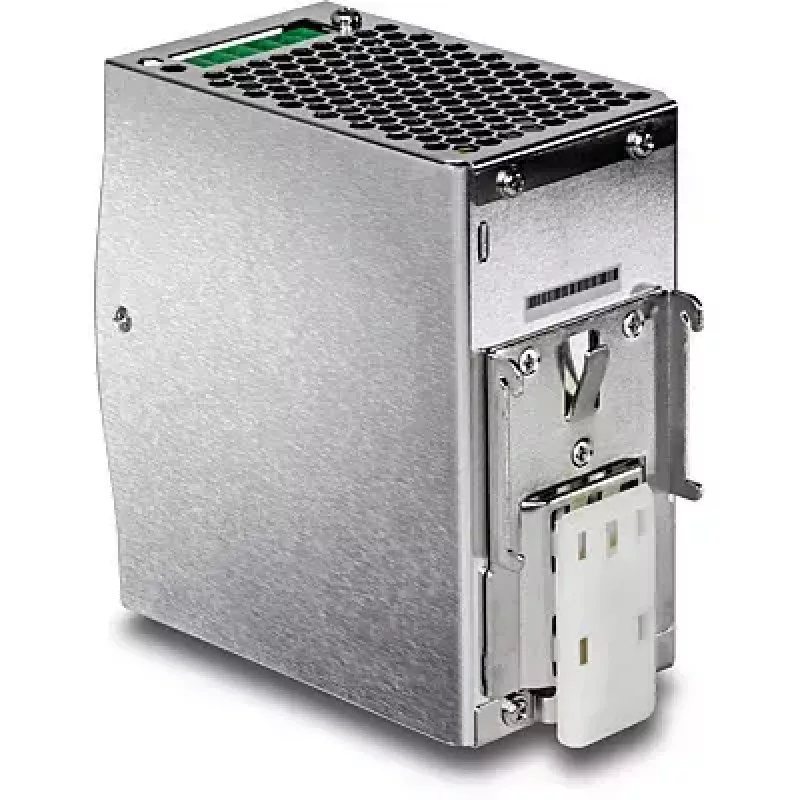

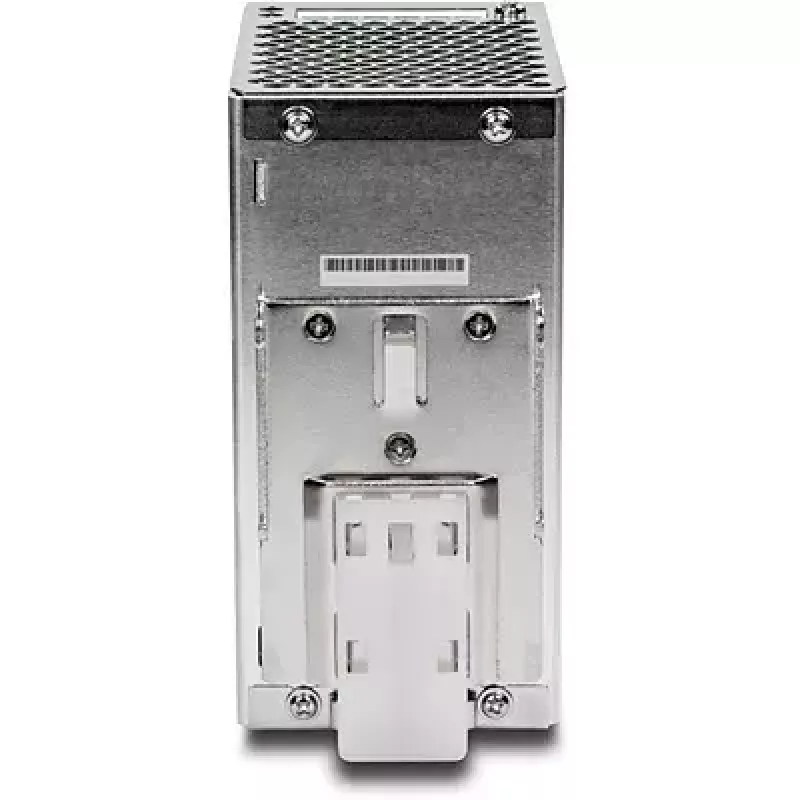

• Montavimas: integruotas DIN bėgelis
• Indikatorius: maitinimo LED

Kaip naudoti

Įstatykite TI-S24048 ant tinkamo DIN bėgelio elektros ar tinklo spintoje ir pritvirtinkite pagal standartinę DIN bėgelio montavimo tvarką. Prijunkite kintamosios srovės įvestį prie tinkamo 100–240 V kintamosios srovės tinklo su tinkamu įžeminimu. Prijunkite 48 V nuolatinės srovės išėjimą prie PoE komutatoriaus ar kitų 48 V įrenginių, laikydamiesi poliškumo ir apkrovos ribų. Patikrinkite LED indikatorių, kad įsitikintumėte, jog įrenginys įjungtas. Įsitikinkite, kad laidai ir jungtys atitinka vietinius elektros kodeksus ir įrangos gamintojo rekomendacijas.

Rekomendacijos

Siekiant patikimo ilgalaikio veikimo, užtikrinkite pakankamą ventiliaciją aplink įrenginį, kad būtų galima laisvos oro konvekcijos aušinimas, nestatykite maitinimo bloko arti stiprių šilumos šaltinių ir patikrinkite, ar bendra prijungta apkrova neviršija 240 W (48 V, 5 A) galios. Naudokite tinkamą grandinės apsaugą kintamosios srovės įvestyje ir laikykitės geriausios įžeminimo praktikos.
