Maitinimo šaltinis Trendnet TI-S12048 v1.0R

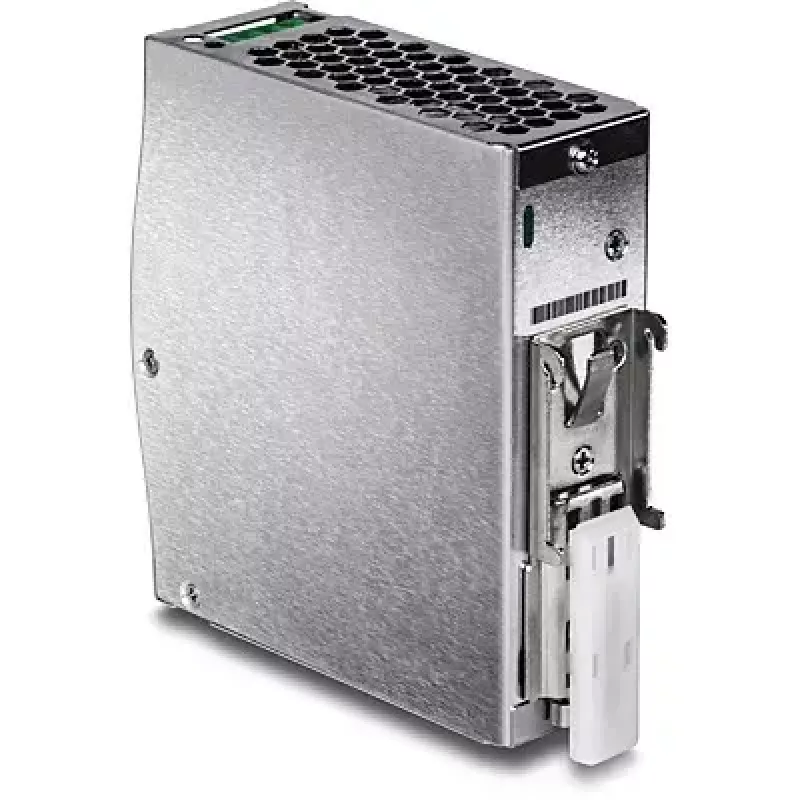

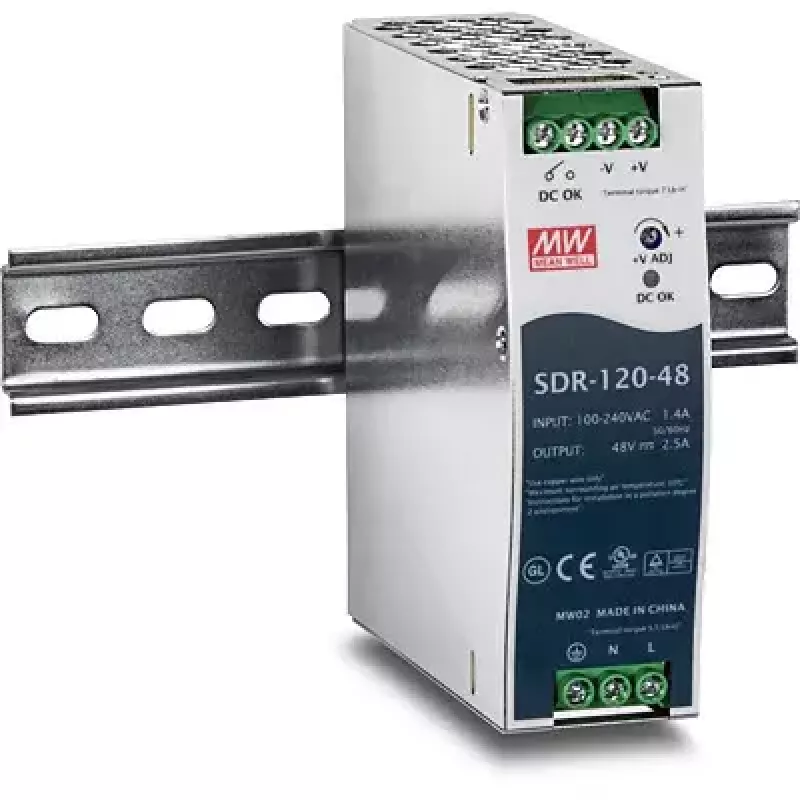

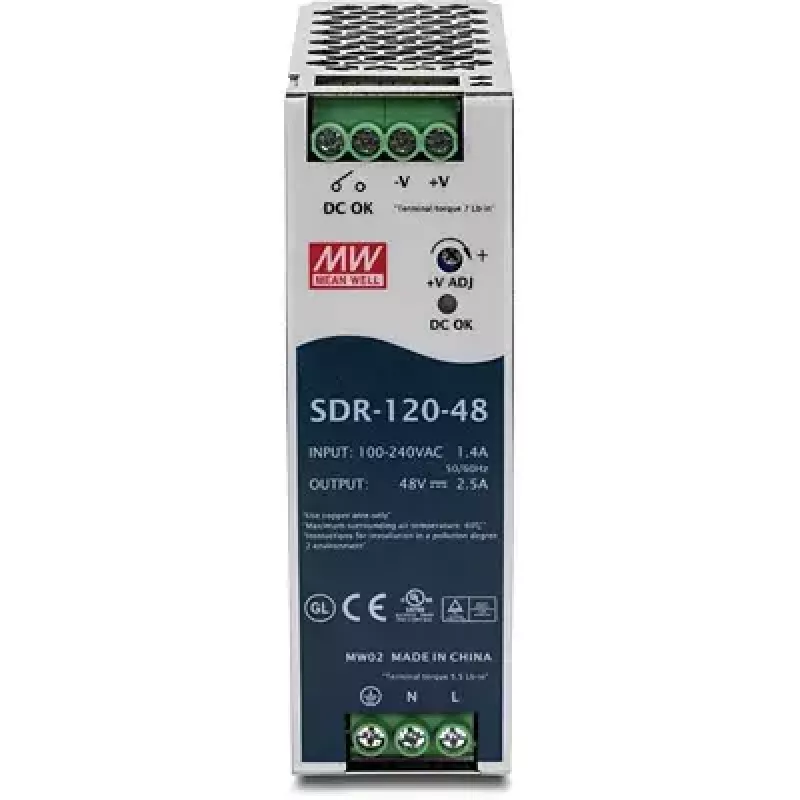

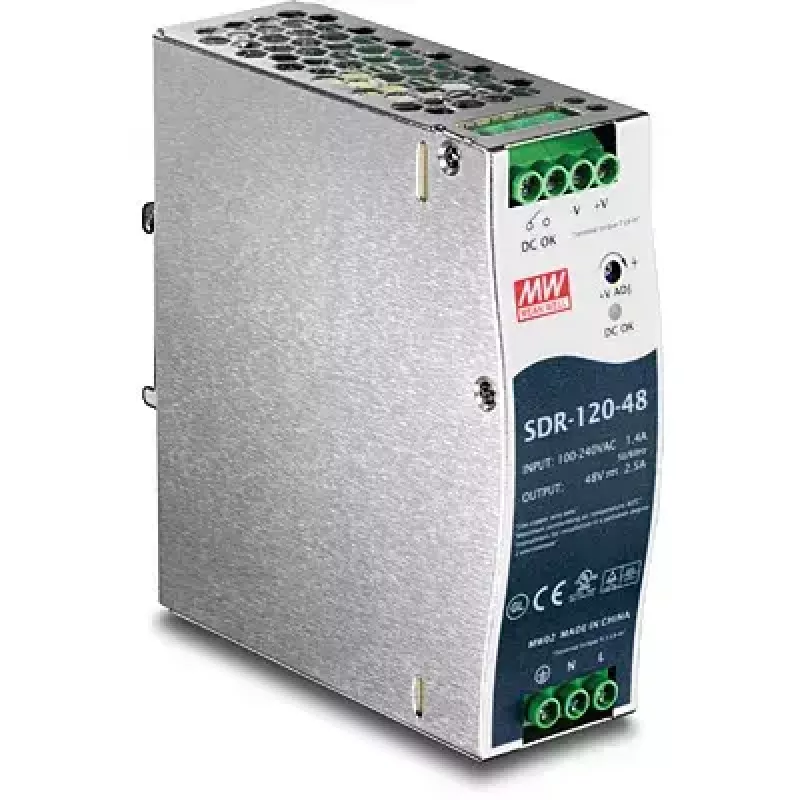

TRENDnet TI-S12048 yra 120 W vieno išėjimo pramoninis DIN bėgelio maitinimo šaltinis (Mean Well SDR-120-48), sukurtas tiekti stabilų 48 V nuolatinės srovės maitinimą PoE įrangai. Palaiko 100–240 V kintamosios srovės įėjimą, 50–60 Hz dažnį, turi metalinį korpusą su integruotu DIN bėgelio tvirtinimu ir pasyviu aušinimu bei apima kelis apsaugos mechanizmus, užtikrinančius patikimą veikimą pramoninėje aplinkoje.

Privalumai

TI-S12048 užtikrina iki 120 W (48 V, 2,5 A) išėjimo galią, tinkamą komutatoriams, tinklo kameroms ir belaidžio ryšio prieigos taškams. Integruotas aktyvusis PFC (galios koeficientas > 0,93) sumažina nenaudojamą reaktyviąją galią. Įrenginys turi apsaugas nuo perkrovos, trumpojo jungimo, viršįtampio ir perkaitimo bei yra 100 % visos apkrovos įšilimo testuotas. Metalinis korpusas su DIN bėgelio tvirtinimu ir pasyviu konvekciniu aušinimu užtikrina atsparumą vibracijai bei platų veikimo temperatūrų diapazoną nuo -25 iki 70 °C.

Tinka

• Pramoniniams PoE komutatoriams
• Tinklo kameroms ir stebėjimo sistemoms
• Belaidžio ryšio prieigos taškams ir belaidžio ryšio infrastruktūrai
• DIN bėgelio montavimui valdymo spintose ir mašinose

Pagrindinės specifikacijos

• Išėjimas: 48 V nuolatinės srovės, 2,5 A (120 W)
• Įėjimas: 100–240 V kintamosios srovės, 50–60 Hz
• Matmenys: 40 mm (plotis) × 125 mm (gylis) × 114 mm (aukštis)
• Aušinimas: pasyvus (laisva oro konvekcija)
• Apsaugos: nuo perkrovos, trumpojo jungimo, viršįtampio, perkaitimo
• Sertifikatai: UL 508, TUV EN60950-1
• Veikimo temperatūra: nuo -25 iki 70 °C

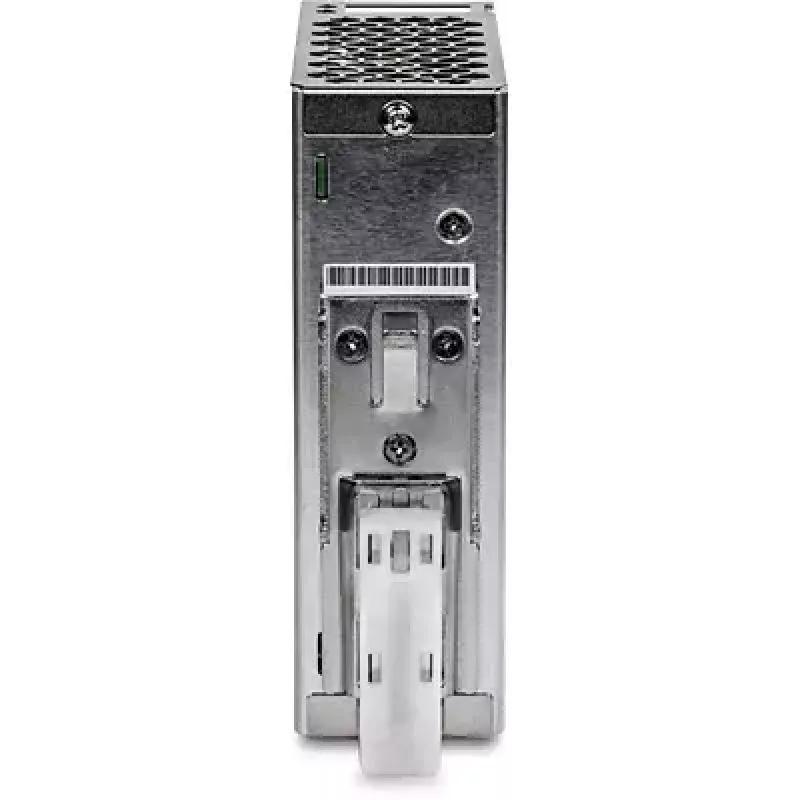

• Montavimas: integruotas DIN bėgelio metalinis korpusas
• Indikatoriai: LED maitinimo indikatorius

Kaip naudoti

Sumontuokite TI-S12048 ant standartinio DIN bėgelio tinkamame korpuse arba spintoje. Prijunkite kintamosios srovės įėjimo maitinimą (100–240 V, 50–60 Hz) prie įėjimo gnybtų laikydamiesi vietinių elektros instaliacijos taisyklių, tada prijunkite 48 V nuolatinės srovės išėjimą prie savo PoE komutatorių, kamerų arba prieigos taškų. Patikrinkite LED indikatorių, kad įsitikintumėte, jog įrenginys įjungtas. Prieš įjungdami visą apkrovą, įsitikinkite, kad laidai ir jungtys yra saugūs.

Rekomendacijos

Įrenkite maitinimo šaltinį gerai vėdinamoje vietoje, kad būtų palaikomas pasyvus aušinimas; neuždenkite ventiliacijos angų. Naudokite tinkamus saugiklius ir įžeminimą pagal regioninius reikalavimus bei palaikykite aplinkos temperatūrą nurodytame -25–70 °C diapazone, kad darbas būtų patikimas.
