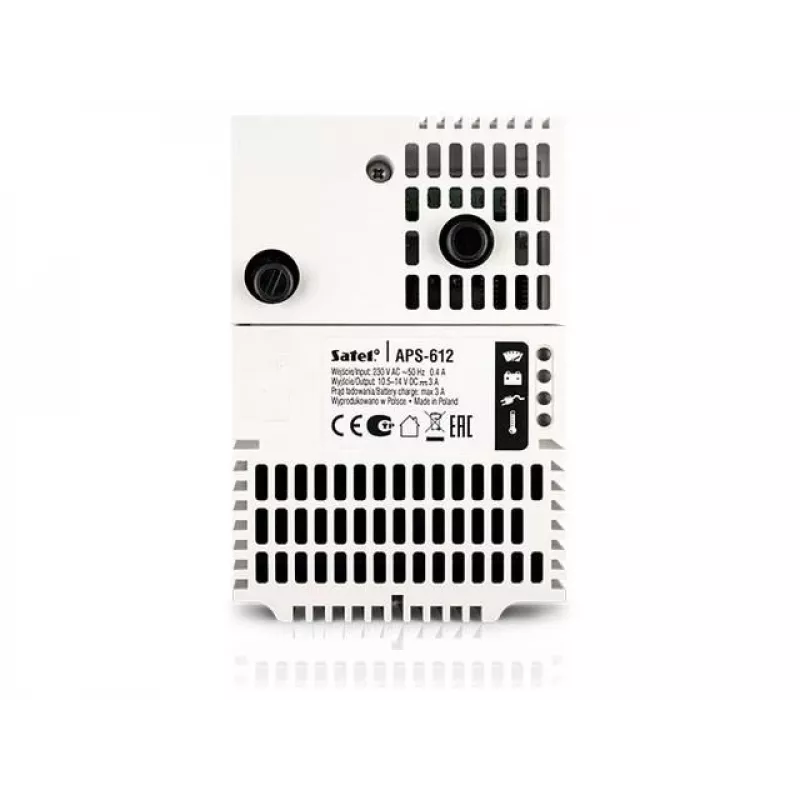

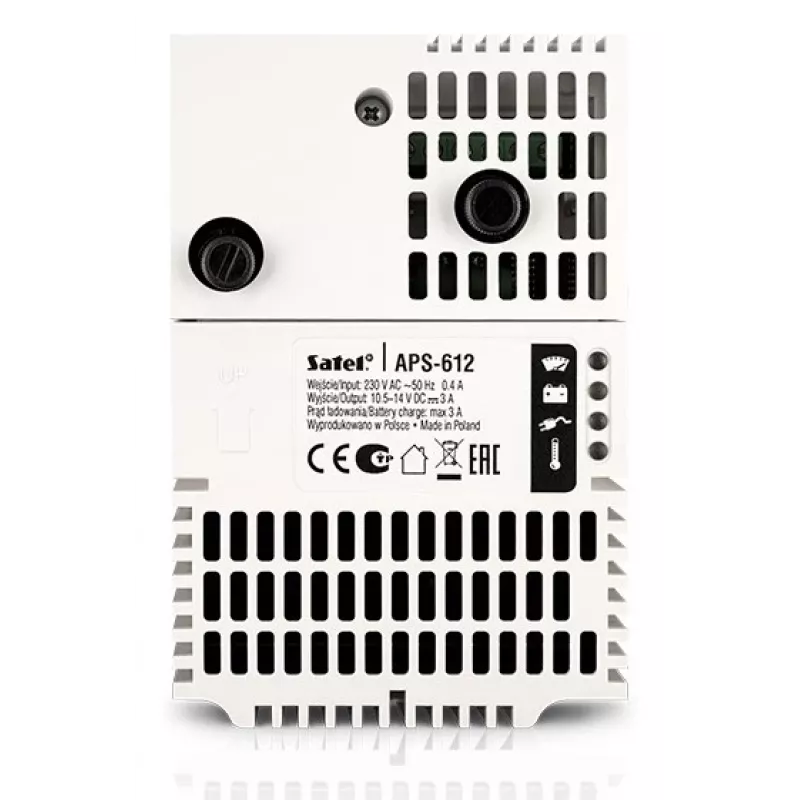

Maitinimo blokas Satel APS-612 Laidinis 265V Baltas 122mm x 84mm x 78mm

SATEL maitinimo blokas APS-612 yra laidinis atsarginis maitinimo šaltinis, skirtas išmaniųjų namų, apsaugos ir pramoninėms sistemoms. Jis užtikrina 12 V nuolatinės srovės išėjimą su bendra 6 A galia – 3 A skirta prijungtų įrenginių maitinimui ir 3 A baterijos įkrovimui – ir yra suderinamas su apkrovomis, naudojamomis signalizacijos sistemose, prieigos kontrolėje ir vaizdo stebėjime. Įrenginys naudoja LLC topologijos SMPS, kad pasiektų aukštą efektyvumą ir mažą šilumos generavimą, turi aktyvųjį PFC įėjime, triukšmo filtrą, apsaugą nuo trumpojo jungimo ir perkrovos bei priima tiesiogiai prijungtą bateriją nenutrūkstamam veikimui.

Privalumai

APS-612 atitinka EN 50131-3 3 lygio reikalavimus ir turi mikroprocesorinį baterijos būsenos ir veikimo valdymą, tikslų įtampos reguliavimą bei automatinį baterijos atjungimą esant per dideliam iškrovimui. Integruota diagnostika naudoja šviesos diodus ir garsinį signalą, kad praneštų apie tinklo buvimą, baterijos būklę ir gedimų būsenas, pvz., perkaitimą, perkrovą ar trumpąjį jungimą. Keturios atvirojo kolektoriaus išvestys užtikrina gedimų pranešimą signalizacijos sistemai. Integruotas 3 kontaktų jungtis leidžia tiesiogiai prijungti prie suderinamų SATEL įrenginių, tokių kaip zonų/išėjimų plėstuvai ir ACCO-NT prieigos kontrolės pultai.

Tinka

• Laidinėms signalizacijos ir įsilaužimo aptikimo sistemoms
• Prieigos kontrolės pultams ir durų įėjimo sistemoms
• Vaizdo stebėjimo kameroms ir įrašymo įrangai
• Kritinei infrastruktūrai ir pramoninei automatizacijai
• Laboratoriniams įrenginiams, kuriems reikalingas stabilus 12 V nuolatinės srovės maitinimas

Pagrindinės specifikacijos

• Įėjimo įtampa: tiesioginis maitinimas iš 230 V kintamosios srovės tinklo su aktyviuoju PFC (galios koeficientas iki 0,98)
• Išėjimo įtampa: 12 V nuolatinė srovė
• Išėjimo srovė: bendra 6 A (3 A apkrovai + 3 A baterijos įkrovimui)
• Efektyvumas: LLC topologijos SMPS aukštam efektyvumui ir mažiems šilumos nuostoliams
• Apsaugos: trumpojo jungimo apsauga, perkrovos apsauga, automatinis baterijos atjungimas esant giliam iškrovimui
• Indikatoriai: šviesos diodai tinklo, baterijos būsenos ir gedimų pranešimui; garsinis gedimų signalas
• Gedimų pranešimas: keturios atvirojo kolektoriaus (OC) išvestys signalizacijos sistemos pranešimui
• Jungtis: speciali 3 kontaktų jungtis suderinamiems SATEL įrenginiams
• Matmenys (P x G x A): 122 mm x 84 mm x 78 mm
• Spalva: balta

Kaip naudoti

Įrenkite APS-612 vėdinamoje, sausoje vietoje, atitinkančioje vietinius elektros reglamentus, ir prieš prijungdami laidus įsitikinkite, kad tinklo maitinimas atjungtas. Prijunkite 230 V kintamosios srovės tinklo įvestį ir tiesiogiai prie specialių gnybtų pritvirtinkite bateriją, laikydamiesi tinkamo poliškumo. Jei reikia, naudokite 3 kontaktų jungtį suderinamiems SATEL įrenginiams prijungti. Po laidų prijungimo įjunkite įrenginį ir patikrinkite šviesos diodų indikatorius dėl tinklo buvimo ir baterijos būklės; stebėkite atvirojo kolektoriaus išvestis integravimui su signalizacijos kontrolės pultu. Reguliariai tikrinkite, ar nėra garsinių ir šviesos diodų gedimų signalų, ir atlikite standartines prijungtos baterijos priežiūros procedūras.

Rekomendacijos

Patikimam veikimui naudokite gamintojo rekomenduojamą bateriją ir įrenkite įrenginį aplinkoje, kurios temperatūra yra nurodytame diapazone. Kad išvengtumėte perkaitimo, neužblokuokite ventiliacijos kelių, periodiškai tikrinkite bateriją ir integruokite gedimų išvestis su savo signalizacijos ar valdymo sistema, kad būtų laiku aptiktas tinklo praradimas, perkrovos ar baterijos problemos.
