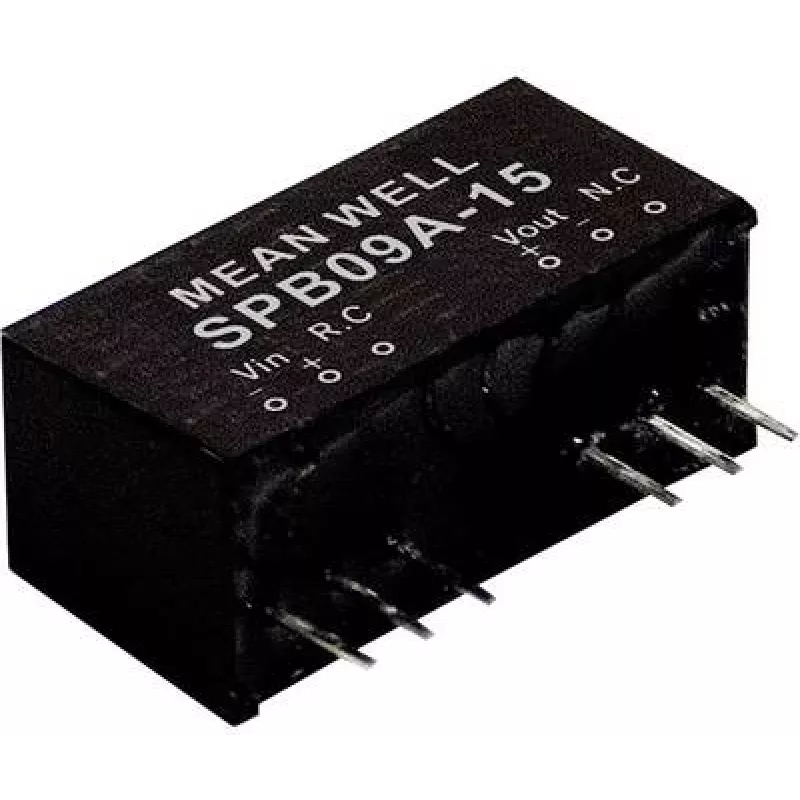

maitinimo adapteris mean well SPB09A-15, 9 W, 15 V, 0.6 A, RoHS

„Mean well“ SPB09A-15 yra kompaktiškas nuolatinės srovės reguliuojamas keitiklis SIP korpuse, skirtas montuoti į kiaurymes, kuris iš plataus 9–18 V nuolatinės srovės įėjimo teikia vieną 15 V išėjimą iki 0,6 A. Sukurtas montuoti ant spausdintinės plokštės, modulis turi nuotolinio įjungimo/išjungimo funkciją ir atitinka RoHS reikalavimus. Mažas dydis (24 mm gylis) ir nedidelis svoris (apie 5 g) daro jį tinkamą ribotos erdvės ir lengvoms reikmėms, jis tiekiamas dideliais kiekiais Originalios įrangos gamintojams ir masinei gamybai.

Privalumai

SPB09A-15 užtikrina reguliuojamą 15 V išėjimą kompaktiško SIP formato korpuse, kad būtų lengva integruoti į spausdintinę plokštę. Jis palaiko platų įėjimo diapazoną (9–18 V nuolatinės srovės) ir turi nuotolinio įjungimo/išjungimo valdymą sistemos lygio maitinimo valdymui. Montavimas į kiaurymes ir mažas profilis užtikrina patikimą mechaninį įrengimą gamybos aplinkoje, o atitiktis RoHS reikalavimams tenkina šiuolaikinės elektronikos gamybos aplinkosaugos poreikius.

Tinka

• Įterptinėms sistemoms ir valdymo plokštėms, kurioms reikia 15 V maitinimo
• Originalios įrangos gaminiams ir masinės gamybos spausdintinių plokščių mazgams
• Ribotos erdvės ar lengviems nešiojamiems įrenginiams
• Reikmėms, kuriose reikalingas nuotolinis maitinimo įjungimo/išjungimo valdymas

Pagrindinės specifikacijos

• Gamintojas: „mean well“
• Modelis / MPN: SPB09A-15
• Įėjimo įtampa: 9–18 V nuolatinės srovės
• Išėjimas: 15 V nuolatinės srovės, 0,6 A (vienas)
• Galia: 9 W
• Korpusas: SIP, montuojamas į kiaurymes
• Gylis: 24 mm
• Svoris: apie 5 g
• Savybės: reguliuojamas nuolatinės srovės keitiklis, nuotolinis įjungimas/išjungimas, atitinka RoHS

Kaip naudoti

Sumontuokite SPB09A-15 ant spausdintinės plokštės naudodami SIP kiauryminius išvadus ir užtikrinkite tinkamą litavimą mechaniniam ir elektriniam sujungimui. Prijunkite nuolatinės srovės įėjimą nuo 9 iki 18 V prie įėjimo išvadų ir laikykitės teisingo poliškumo. Naudokite nuotolinio įjungimo/išjungimo išvadą pagal gamintojo valdymo logiką, kad prireikus įjungtumėte ar išjungtumėte išėjimą. Patikrinkite išėjimo įtampą esant numatomoms apkrovos sąlygoms ir palikite pakankamą laisvą plotą spausdintinėje plokštėje ventiliacijai bei šilumos išsklaidymui.

Rekomendacijos

Kad veikimas būtų patikimas, įrenkite tinkamą įėjimo filtravimą ir atsiejimą arti keitiklio, laikykitės gamintojo rekomenduojamo spausdintinės plokštės išdėstymo įžeminimui ir nenaudokite modulio nuolat esant didžiausiai vardinei srovei nepatikrinę temperatūros kilimo. Naudokite aplinkoje, atitinkančioje nurodytus temperatūros ir drėgmės intervalus, ir laikykitės elektrostatinės iškrovos atsargumo priemonių tvarkant bei montuojant.
