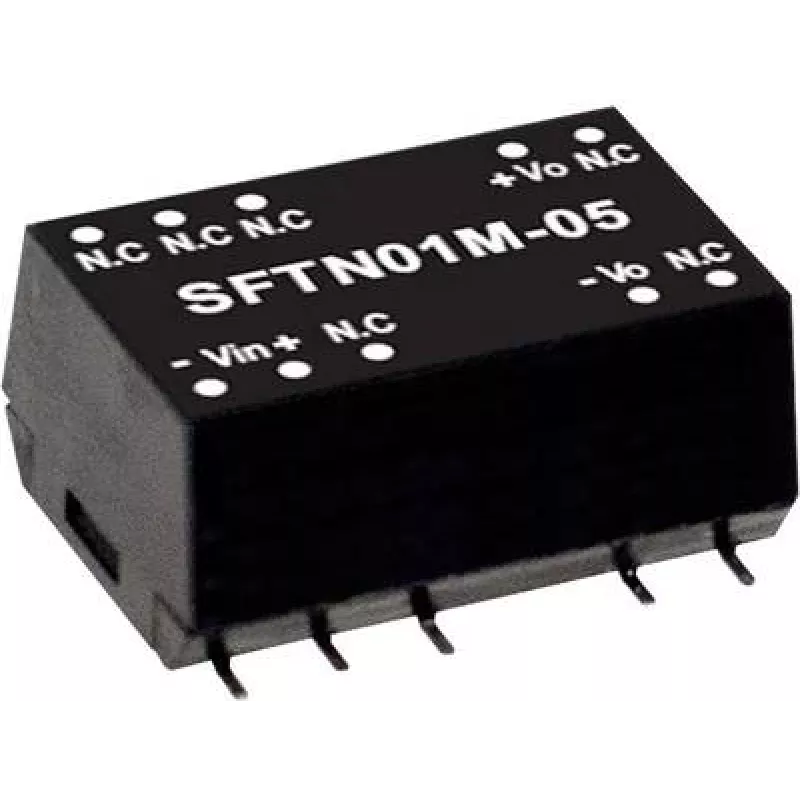

Maitinimo adapteris MEAN WELL SFTN01M-05 1 W 5 V įėjimas 10.8-13.2 V

MEAN WELL SFTN01M-05 yra kompaktiškas PCB montavimo DC-DC keitiklis, skirtas užtikrinti stabilizuotą 5 V išėjimą iš 10,8–13,2 V įėjimo. Tiekia iki 0,2 A (1 W) SMD korpuse, kurio gylis 15,2 mm, jis skirtas ribotos erdvės įrenginiams ir mažų elektroninių prietaisų, kuriems reikia stabilaus 5 V maitinimo, maitinimui. Modulis atitinka RoHS reikalavimus.

Privalumai

SFTN01M-05 siūlo siaurą įėjimo diapazoną, tinkamą su baterijomis ar transporto priemonėmis susijusioms 12 V sistemoms, kompaktišką SMD PCB montavimą, taupantį vietą, ir apsaugą nuo trumpojo jungimo, kuri reaguoja maždaug per vieną sekundę. Jo stabilizuotas išėjimas ir atitiktis RoHS daro jį tinkamu naudoti ten, kur reikalingi saugos ir aplinkosaugos standartai.

Tinka

• Mažų 5 V elektronikos prietaisų maitinimui iš 12 V šaltinių
• PCB montuojamiems moduliams ribotos erdvės korpusuose
• Baterijomis ar transporto priemonėmis maitinamoms valdymo grandinėms

Pagrindinės specifikacijos

• Įėjimo įtampa: 10,8–13,2 V DC
• Išėjimo įtampa: 5 V DC
• Išėjimo srovė / galia: 0,2 A / 1 W
• Apsauga: apsauga nuo trumpojo jungimo (~1 sekundės atsakas)
• Korpusas: SMD, PCB montavimas
• Gylis: 15,2 mm
• Standartai: atitinka RoHS
• Prekės ženklas / MPN / EAN: mean well / SFTN01M-05 / 4021087041676

Kaip naudoti

Montuokite SFTN01M-05 ant PCB pagal gamintojo rekomenduojamą išdėstymo plotą ir litavimo gaires SMD komponentams. Prijunkite DC įėjimą nurodytame 10,8–13,2 V diapazone ir patikrinkite 5 V išėjimą esant numatomai apkrovai (iki 0,2 A). Laikykitės tinkamo poliškumo įėjimo ir išėjimo jungtyse bei atsižvelkite į šilumos sąlygas ant PCB, kad užtikrintumėte patikimą veikimą.

Rekomendacijos

Kad veikimas būtų patikimas, užtikrinkite, kad įėjimo šaltinis liktų nurodytame įtampos lange, ir pasirūpinkite pakankamu vario plotu ar šiluminiais kanalais, jei PCB išdėstymas koncentruoja šilumą. Naudokite modulį mažos galios 5 V apkrovoms ir venkite nuolatinio veikimo arti didžiausios vardinės srovės nepatikrinę temperatūros kilimo baigtame gaminyje.
