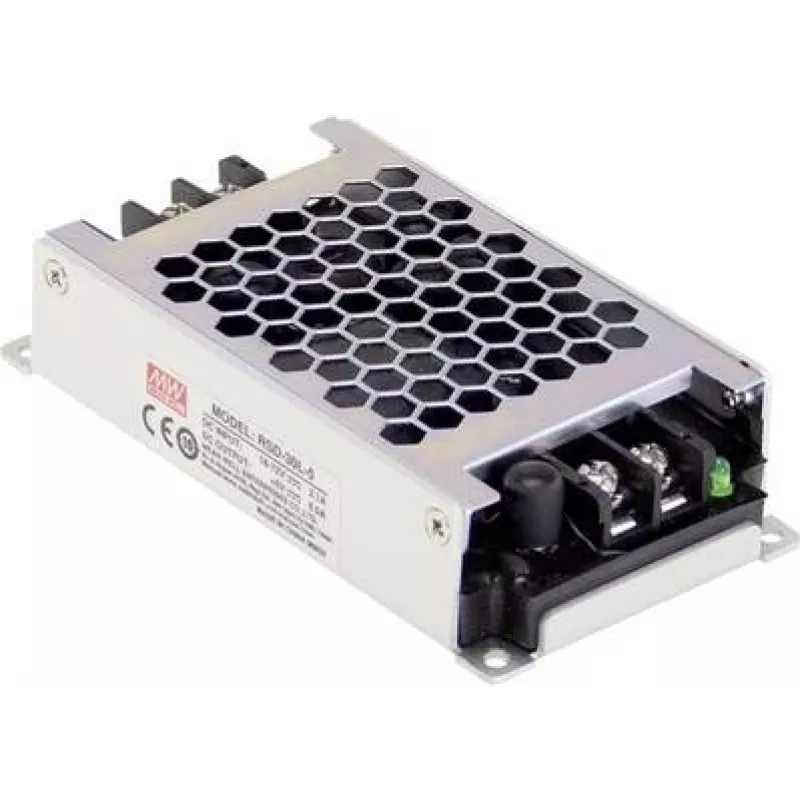

maitinimo adapteris Mean Well RSD-30L-5, 30 W, įėjimas 18–72 V, išėjimas 5 V, RoHS, 60×113×25 mm

Mean Well RSD-30L-5 yra kompaktiškas nuolatinės srovės keitiklis, priimantis plataus diapazono įėjimo įtampas nuo 18 V iki 72 V ir užtikrinantis reguliuojamą 5 V nuolatinės srovės išėjimą iki 6 A. Įdėtas į uždarą metalinį korpusą, kurio matmenys 60 × 113 × 25 mm, šis 30 W modulis skirtas naudoti ten, kur reikalinga stabili žemos įtampos linija iš aukštesnės nuolatinės srovės šaltinių. Keitiklis atitinka geležinkelių standartą EN50155, užtikrina 4000 V nuolatinės srovės izoliaciją tarp įėjimo ir išėjimo bei yra atitinkantis RoHS reikalavimus, todėl tinka reiklioms įterptinėms ir transporto kategorijos maitinimo sistemoms.

Privalumai

Įrenginys užtikrina stabilų 5 V išėjimą, esant iki 6 A apkrovos galiai, veikdamas iš plataus 18–72 V įėjimo diapazono, todėl sumažėja kelių maitinimo variantų poreikis. Patikima įėjimo-išėjimo izoliacija (4000 V nuolatinės srovės) pagerina saugą ir sumažina trukdžių riziką tarp aukštos įtampos linijų ir jautrios elektronikos. Atitiktis EN50155 ir RoHS standartams daro įrenginį tinkamu geležinkelių ir kitoms transporto aplinkoms, kuriose taikomi reglamentavimo ir aplinkosaugos apribojimai. Uždaras metalinis korpusas padeda šilumos išsklaidymui ir mechaninei apsaugai pramoninėje aplinkoje.

Tinka

• Įterptinėms sistemoms ir vienos plokštės kompiuteriams, kuriems reikia patikimo 5 V maitinimo
• Pramoniniams valdymo skydams ir automatikos įrangai
• Mobiliosioms ir transporto priemonių maitinimo sistemoms, įskaitant geležinkelių ir viešojo transporto elektroniką
• Baterijomis ar saulės energija maitinamoms sistemoms su kintančiomis nuolatinės srovės įėjimo įtampomis

Pagrindinės specifikacijos

• Išėjimo galia: 30 W
• Įėjimo įtampos diapazonas: 18–72 V nuolatinės srovės
• Išėjimo įtampa: reguliuojama 5 V nuolatinės srovės
• Maksimali išėjimo srovė: 6 A
• Izoliacijos įtampa (įėjimas-išėjimas): 4000 V nuolatinės srovės
• Atitiktis: geležinkelių standartas EN50155
• RoHS atitiktis
• Uždaro metalinio korpuso matmenys: 60 × 113 × 25 mm

Kaip naudoti

Prijunkite keitiklio įėjimą prie tinkamo nuolatinės srovės šaltinio, esančio nurodytame 18–72 V diapazone, laikydamiesi teisingo poliškumo ir naudodami tinkamus laidus bei saugiklius pagal numatomą srovę. Pritvirtinkite uždarą įrenginį prie plokščio, šilumai laidaus paviršiaus ar korpuso, kad padėtumėte šilumos išsklaidymui, užtikrindami pakankamą ventiliaciją ir atstumą nuo šilumai jautrių komponentų. Prijunkite 5 V išėjimą prie apkrovos, patikrindami, ar bendras srovės suvartojimas neviršija 6 A. Laikykitės standartinių saugos procedūrų montavimo metu ir prieš prijungdami jautrias grandines patikrinkite išėjimo įtampą esant apkrovai.

Rekomendacijos

Naudokite rekomenduojamą įėjimo apsaugą, pvz., lėtai perdegančius saugiklius ar automatinius jungiklius, parinktus pagal įėjimo srovę, ir pridėkite papildomą pereinamųjų procesų slopinimą, jei įrenginys montuojamas elektriškai triukšmingoje ar automobilių aplinkoje. Siekiant optimalaus ilgalaikio patikimumo, palaikykite aplinkos temperatūrą gamintojo nurodytame diapazone ir atsižvelkite į galios mažinimą esant aukštesnei temperatūrai. Naudojant geležinkelių srityse, laikykitės atitinkamų montavimo standartų, kad išlaikytumėte EN50155 atitiktį.
