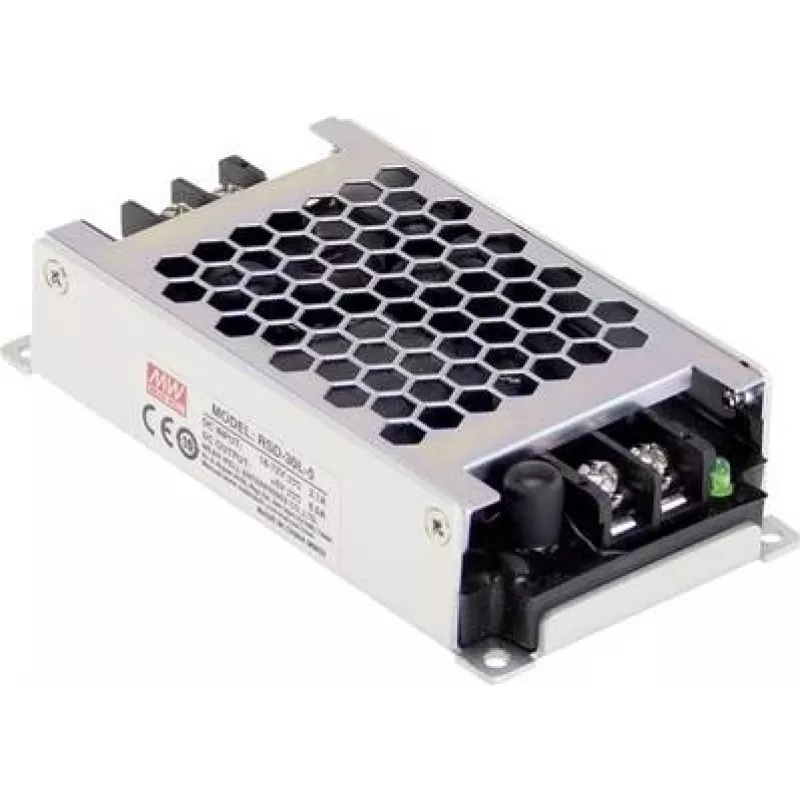

Maitinimo adapteris MEAN WELL RSD-30G-5, 30 W, 5 V, 6 A, RoHS, 60×113×25 mm

MEAN WELL RSD-30G-5 yra kompaktiškas 30 W nuolatinės srovės–nuolatinės srovės uždaras keitiklis, tiekiantis reguliuojamą 5 V išėjimą iki 6 A srovei iš 9–36 V nuolatinės srovės įėjimo diapazono. Sukurtas atlaikyti reiklias aplinkas, šis įrenginys užtikrina sustiprintą izoliaciją tarp įėjimo ir išėjimo bei atitinka geležinkelių standartą EN50155. Maži matmenys (60 × 113 × 25 mm) ir RoHS atitiktis daro jį tinkamu įterptinei elektronikai, pramoniniams valdymo skydams ir kompaktiškiems maitinimo įrenginiams, kur reikalingas patikimas 5 V tiekimas.

Privalumai

Keitiklis siūlo stabilią 5 V reguliaciją iki 6 A su maža išėjimo pulsacija, 4000 V nuolatinės srovės izoliacija tarp įėjimo ir išėjimo didesniam saugumui bei platų įėjimo įtampos toleranciją, priimančią automobilių ir pramoninius nuolatinės srovės šaltinius. Atitiktis EN50155 užtikrina tinkamumą geležinkelių reikmėms, o uždara konstrukcija ir kompaktiški matmenys supaprastina montavimą ankštose erdvėse. RoHS atitiktis palaiko naudojimą projektuose su aplinkosaugos ir saugos apribojimais.

Tinka

• Vienos plokštės kompiuteriams ir įterptiniams valdikliams, kuriems reikalinga 5 V maitinimo įtampa
• Signalų keitikliams, jutikliams ir ryšio moduliams geležinkelių ir pramoninėse sistemose
• Mažos galios automatikos moduliams ir pramoniniams valdymo skydams
• Baterijomis maitinamoms ar transporto priemonėse įrengtoms sistemoms su 9–36 V nuolatinės srovės tiekimu

Pagrindinės specifikacijos

• Išėjimas: 5 V nuolatinė srovė, maksimali 6 A
• Įėjimo diapazonas: 9–36 V nuolatinė srovė
• Vardinė galia: 30 W
• Izoliacija: 4000 V nuolatinė srovė tarp įėjimo ir išėjimo
• Standartai: atitinka EN50155 (geležinkeliai)
• Uždaras metalinis korpusas, kompaktiški matmenys 60 × 113 × 25 mm
• RoHS atitiktis

Kaip naudoti

Prijunkite keitiklį prie tinkamo nuolatinės srovės šaltinio 9–36 V įėjimo diapazone, laikydamiesi teisingo poliškumo ir patikimų gnybtų sujungimų. Naudokite tinkamus laidus ir saugiklius įėjimo pusėje, apsaugančius nuo trumpųjų jungimų ir viršsrovių. Sumontuokite uždarą įrenginį vietoje, užtikrinančioje pakankamą vėdinimą ir mechaninę atramą; neuždenkite aušinimo paviršių. Patikrinkite išėjimo įtampą esant apkrovai prieš jungdami jautrią elektroniką ir užtikrinkite, kad prijungta apkrova neviršytų 6 A maksimalaus vardinio dydžio.

Rekomendacijos

Patikimam ilgalaikiam veikimui palaikykite aplinkos temperatūrą nurodytame veikimo diapazone, naudokite susuktus ar ekranuotus kabelius signalams jautriems įrenginiams ir pridėkite išorinį filtravimą ar pereinamųjų procesų slopinimą, jei įrenginį veikia stiprūs elektriniai triukšmai ar greiti pereinamieji procesai.
