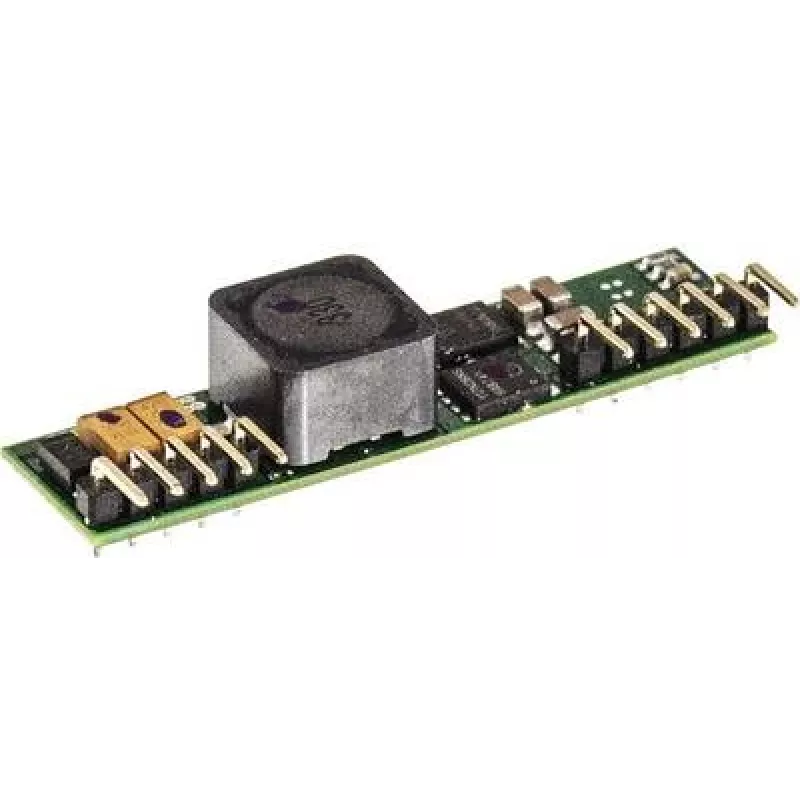

Maitinimo adapteris MEAN WELL NID35-15, 35 W, įvestis 20–53 V, išvestis 15 V, RoHS, kompaktiški matmenys

MEAN WELL NID35-15 yra kompaktiškas 35 W DC-DC keitiklis, skirtas montuoti ant PCB ir naudojamas ten, kur reikalinga reguliuojama 15 V išvestis iš plataus 20–53 V įvesties diapazono. Neizoliuota, atviro rėmo SIP konstrukcija užtikrina vietą taupantį sprendimą įterptinėms sistemoms, pramoniniams valdikliams ir mažiems elektroniniams moduliams. Esant 2,4 A vardinei išvesties srovei ir nuotolinei įjungimo/išjungimo funkcijai, šis keitiklis skirtas įrenginiams, kuriuose svarbu patikima 15 V galia ir mažiausias plokštės plotas.

Privalumai

Keitiklis sujungia platų įvesties įtampos diapazoną ir stabilią fiksuotą 15 V išvestį, kad supaprastintų sistemos maitinimo projektavimą. Jo SIP konstrukcija ir kompaktiški matmenys leidžia lengvai montuoti ant PCB ankštose erdvėse, o neizoliuota topologija sumažina komponentų skaičių ir padidina efektyvumą tais atvejais, kai nereikia galvaninės izoliacijos. Nuotolinio įjungimo/išjungimo funkcija leidžia lengvai valdyti maitinimo seką iš sistemos logikos.

Pagrindinės specifikacijos

• Galia: 35 W
• Įvesties įtampos diapazonas: 20–53 V DC
• Išvesties įtampa: fiksuota 15 V DC
• Didžiausia išvesties srovė: 2,4 A
• Topologija: neizoliuotas DC-DC keitiklis
• Konstrukcija: SIP atviro rėmo, montuojamas ant PCB
• Nuotolinis valdymas: įjungimo/išjungimo kontaktas
• Tipinis taikymas: reguliuojamas 15 V maitinimas įterptinei elektronikai
• Atitiktis: RoHS
• Matmenys: 13 mm × 50,8 mm × 11 mm

Kaip naudoti

Montuokite SIP konstrukciją ant PCB pagal gamintojo rekomenduojamą kontaktų išdėstymą ir užtikrinkite geras litavimo jungtis, kad būtų patikimas terminis ir elektrinis kontaktas. Prijunkite tinkamą 20–53 V DC įvesties šaltinį prie įvesties kontaktų, laikydamiesi poliškumo. Naudokite nuotolinio įjungimo/išjungimo kontaktą, valdomą sistemos logikos, arba prijunkite jį prie nurodyto lygio, norėdami įjungti arba išjungti išvestį. Užtikrinkite tinkamą atsiejimą ir filtravimą prie 15 V išvesties, kad atitiktumėte prijungto įrenginio reikalavimus, ir laikykitės PCB išdėstymo rekomendacijų, kad sumažintumėte triukšmą ir užtikrintumėte stabilią reguliaciją.

Rekomendacijos

Kad veikimas būtų patikimas, palaikykite aplinkos temperatūrą keitiklio vardiniame diapazone, užtikrinkite pakankamą oro srautą arba šilumos išsklaidymą ant PCB, jei veikia arti visos 35 W galios, ir nenaudokite modulio ten, kur reikalinga galvaninė izoliacija. Patikrinkite išvesties filtravimą ir pereinamąjį atsaką prie prijungtos apkrovos ir laikykitės EMC išdėstymo praktikos, kad sumažintumėte laidžiąsias ir spinduliuojamąsias emisijas.
