maitinimo adapteris MEAN WELL NID100-12, 100 W, 12 V išėjimas, 20–53 V įėjimas

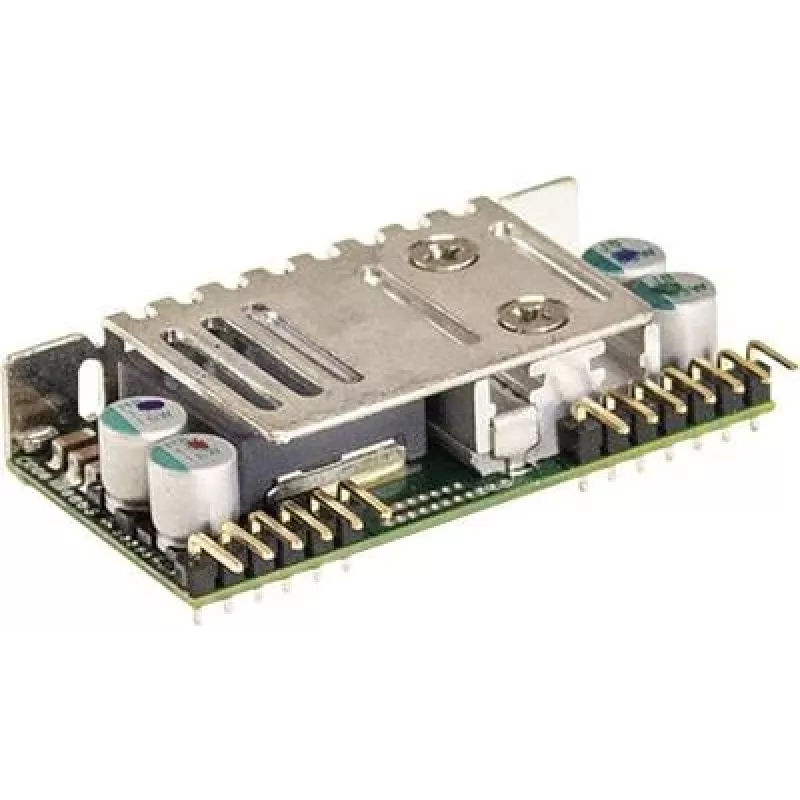

MEAN WELL NID100-12 yra kompaktiškas nuolatinės srovės neizoliuotas keitiklis, kuris plataus 20–53 V įėjimo diapazono įtampą paverčia reguliuojama 12 V nuolatinės srovės išėjimo įtampa, užtikrinančia iki 100 W galią. Sukurtas kaip atviro rėmo, SIP stiliaus ant PCB montuojamas modulis, jis užtikrina aukštos srovės 12 V magistralę (7,5 A) ploname korpuse (gylis 50,8 mm, aukštis 12 mm) ir sveria apytiksliai 35 g. Modulis turi nuotolinio įjungimo/išjungimo funkciją ir atitinka RoHS reikalavimus, todėl tinka įterptiesiems maitinimo sprendimams, LED tvarkyklėms ir mobiliajai įrangai, kur svarbu taupyti vietą ir svorį.

Privalumai

NID100-12 siūlo platų įėjimo įtampos langą (20–53 V), kuris prisitaiko prie svyruojančios baterijų ar magistralės įtampos ir leidžia naudoti įvairiose transporto bei pramoninėse sistemose. Atviro rėmo SIP paketas leidžia tiesioginį montavimą ant PCB, taupant korpuso vietą, o neizoliuota topologija užtikrina aukštą keitimo efektyvumą šilumai jautriose srityse. Nuotolinio įjungimo/išjungimo valdymas suteikia patogias sistemos integravimo ir maitinimo sekos parinktis. Maži matmenys ir mažas svoris palaiko kompaktiškas ir mobilias programas, neprarandant stabilaus 12 V tiekimo.

Tinka

• Įterptosioms sistemoms ir vienos plokštės kompiuteriams, kuriems reikalingas stabilus 12 V maitinimas
• LED tvarkyklėms ir apšvietimo moduliams su 12 V įėjimu
• Mobiliajai ir transporto įrangai su 20–53 V baterijų ar magistralės įtampa
• Pramoniniams valdymo moduliams ir prietaisams su ant PCB montuojamu maitinimo keitimu

Pagrindinės specifikacijos

• Išėjimo galia: 100 W
• Išėjimo įtampa: 12 V DC
• Maksimali išėjimo srovė: 7,5 A
• Įėjimo įtampos diapazonas: 20–53 V DC
• Topologija: neizoliuotas DC-DC keitiklis
• Pakuotės tipas: atviro rėmo SIP, montuojamas ant PCB
• Dydis: gylis 50,8 mm, aukštis 12 mm
• Svoris: apytiksliai 35 g
• Valdymas: nuotolinio įjungimo/išjungimo funkcija
• Atitiktis: RoHS

Kaip naudoti

Montuokite modulį tiesiai ant PCB, naudodami SIP kaiščius, užtikrindami tinkamą litavimą ir mechaninę atramą. Prijunkite įėjimo gnybtus prie 20–53 V nuolatinės srovės šaltinio, laikydamiesi teisingo poliškumo ir užtikrindami pakankamą atsiejimą įėjime, kad sumažintumėte triukšmą. Prijunkite 12 V išėjimą prie apkrovos, įsitikindami, kad bendra srovės paklausa neviršija 7,5 A, o laidai ir jungtys atitinka srovės reikalavimus. Naudokite nuotolinio įjungimo/išjungimo kaištį maitinimo sekai valdyti pagal sistemos dizainą; vadovaukitės gamintojo nurodymais dėl reikiamų valdymo signalo lygių. Užtikrinkite tinkamą šilumos valdymą ir ventiliaciją galutiniame surinkime, kad išlaikytumėte patikimą veikimą esant pilnai apkrovai.

Rekomendacijos

Siekiant užtikrinti patikimą veikimą, talpinkite įėjimo ir išėjimo atsiejimo kondensatorius arti modulio kaiščių, venkite aukštos srovės takelių šalia jautrių signalo linijų ir patikrinkite šilumines sąlygas galutiniame korpuse. Mobiliose ar transporto instaliacijose patvirtinkite, kad įėjimo šaltinis gali toleruoti pereinamuosius procesus 20–53 V diapazone. Projektuojant nepertraukiamam veikimui arti 100 W ribos, prireikus įdiekite priverstinį oro srautą ar papildomą šilumos išsklaidymą.
