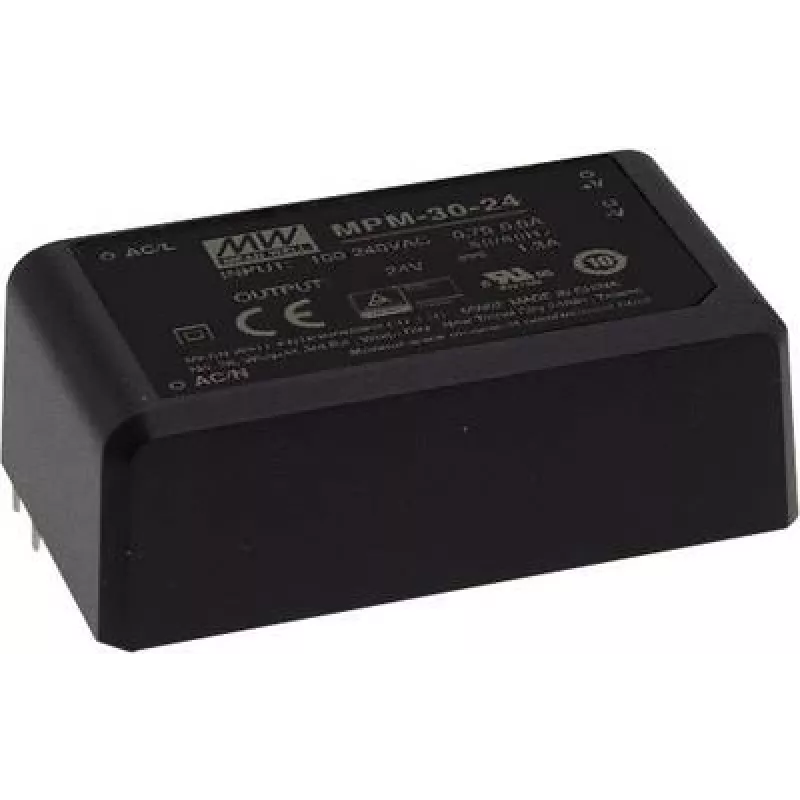

maitinimo adapteris Mean Well MPM-30-24, 30 W, 24 V išvestis, 80–264 V įvestis

Mean Well MPM-30-24 yra kompaktiškas kintamosios į nuolatinę srovės maitinimo adapteris, tiekiantis fiksuotą 24 V nuolatinės srovės išvestį, kurios vardinė galia yra 30 W. Įrenginys priima universalų kintamosios srovės įvestį nuo 80 iki 264 V ir užtikrina reguliuojamą 24 V išvestį iki 1,3 A. Sukurtas montuoti ant spausdintinės plokštės per kiaurymes ir turintis sandarų korpusą, modulis tinka montuoti ant DIN bėgelio arba įterptinėse sistemose, kur reikalingas patikimas mažos galios 24 V maitinimas. Konstrukcija apima sustiprintą izoliaciją, tinkamą medicinos ir pramoninės kontrolės aplinkai, išlaikant mažus matmenis 39 × 69,5 × 24 mm ir atitiktį RoHS tvarumo reikalavimams.

Privalumai

Adapteris pasižymi plačiu įvesties įtampos diapazonu, kuris palaiko pasaulinius tinklo įtampų standartus ir sumažina atskirų keitiklių poreikį. Jo sandari vienos išvesties konstrukcija užtikrina elektrinę izoliaciją ir vidinių komponentų apsaugą, padidindama ilgaamžiškumą pramoninėse ir medicinos srityse. Montavimas ant spausdintinės plokštės per kiaurymes supaprastina integravimą į individualius mazgus, o maži matmenys leidžia įrengti ribotos erdvės įrangoje. Produktas užtikrina stabilų 24 V išvestį, tinkamą valdymo moduliams ir mažiems automatikos įrenginiams, su saugos priemonėmis, tokiomis kaip sustiprinta izoliacija geresnei vartotojo apsaugai.

Tinka

• Pramoninės valdymo sistemos ir PLC moduliai, kuriems reikalingas stabilus 24 V maitinimas
• Automatikos įranga ir mažų pavarų elektronika
• Įterptiniai ir plokštės lygio maitinimo sprendimai kompaktiškuose korpusuose
• Medicinos prietaisai ir įranga, kur reikalinga sustiprinta izoliacija
• Mažos galios išorinių adapterių keitimas arba atnaujinimas įrenginiuose

Pagrindinės specifikacijos

• Išvesties įtampa: 24 V DC
• Vardinė išvesties galia: 30 W
• Maksimali išvesties srovė: 1,3 A
• Įvesties įtampos diapazonas: 80–264 V AC (universali tinklo įvestis)
• Montavimo tipas: ant plokštės per kiaurymes (tinka įterptiniams mazgams)
• Konstrukcija: sandarus vienos išvesties modulis
• Izoliacija: sustiprinta izoliacija (2xMOPP), tinkama aukštesniems saugos reikalavimams
• Matmenys: 39 × 69,5 × 24 mm
• Atitiktis: RoHS

Kaip naudoti

Sumontuokite modulį ant spausdintinės plokštės naudodami nurodytas kiaurymių aikšteles ir litavimo jungtis, užtikrindami teisingą poliškumą 24 V išvesčiai. Užtikrinkite pakankamą tarpą ir šiluminį valdymą plokštėje; nors modulis yra sandarus, jam reikia erdvės šilumai išsklaidyti esant nuolatinei apkrovai. Prijunkite kintamosios srovės tinklą nurodytame 80–264 V diapazone ir patikrinkite įvesties laidus bei apsauginio įžeminimo jungtis pagal vietinius elektros kodeksus. Išbandykite išvesties įtampą be apkrovos ir esant pilnai apkrovai, kad patvirtintumėte stabilų reguliavimą prieš galutinį surinkimą.

Rekomendacijos

Kad veikimas būtų patikimas, venkite nuolatinio veikimo esant maksimaliai vardinei srovei, nepatikrinę plokštės šiluminių charakteristikų. Naudokite tinkamus įvesties saugiklius ir pereinamųjų procesų apsaugą kintamosios srovės pusėje, o jei prijungta įranga jautri perjungimo triukšmui, pridėkite išvesties filtravimą arba pereinamųjų procesų slopinimą. Naudojant medicinos srityse, užtikrinkite, kad visa sistemos konstrukcija atitiktų taikomus saugos standartus, be modulio sustiprintos izoliacijos įvertinimo.
