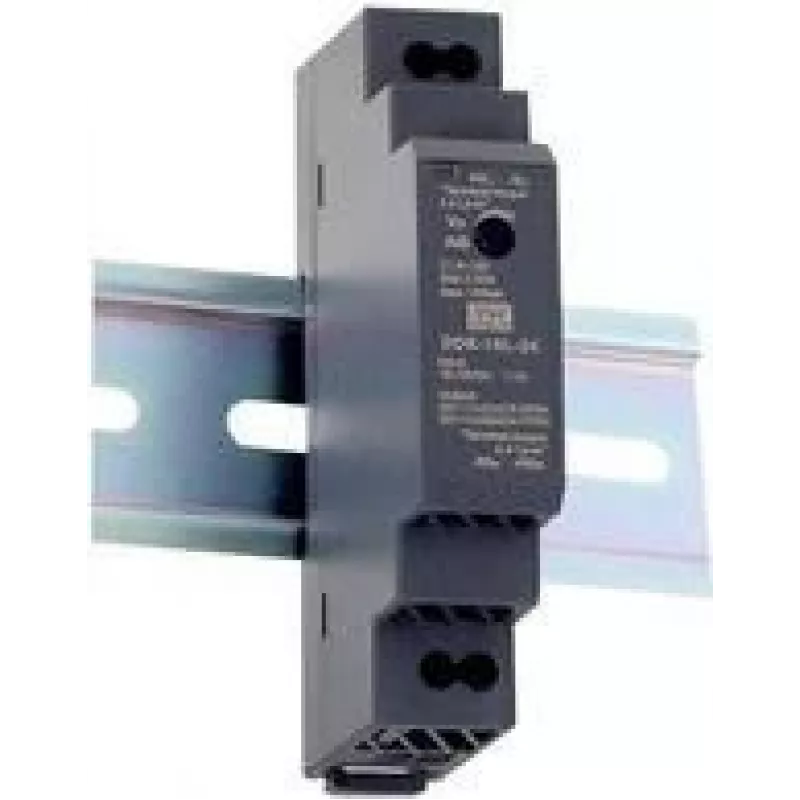

Maitinimo adapteris MEAN WELL DDR-15L-5 15W Įėjimas 18-75V Išėjimas 5V

MEAN WELL DDR-15L-5 yra itin plonas pramoninis nuolatinės srovės keitiklis, skirtas DIN bėgiui, sukurtas naudoti ten, kur reikalingas platus įėjimo diapazonas ir stabilus 5 V išėjimas. Su 18–75 V nuolatinės srovės įėjimo įtampos diapazonu ir reguliuojamu vienu 5 V nuolatinės srovės išėjimu iki 3 A (15 W), šis kompaktiškas modulis tiekia patikimą maitinimą ribotose montavimo erdvėse. Jo plona konstrukcija (54,5 mm gylis, 90 mm aukštis) ir lengvas svoris (apie 80 g) daro jį tinkamą montuoti ant DIN bėgio valdymo spintose ir kituose pramoniniuose korpusuose. Įrenginys atitinka RoHS reikalavimus.

Privalumai

DDR-15L-5 užtikrina platų įėjimo įtampos langą, kuris palaiko įvairius akumuliatorių ir pramoninius maitinimo šaltinius, tuo pačiu tiekdamas fiksuotą 5 V išėjimą su iki 3 A srovės galia. Jo itin plonas formos faktorius taupo vietą ant DIN bėgio ir supaprastina integravimą į kompaktiškas plokštes. Atitikdamas RoHS, jis tenkina aplinkosauginius medžiagų apribojimus.

Tinka

• 5 V loginių įtaisų ir valdiklių maitinimui pramoninėje automatikoje
• Įterptinių sistemų ir vienos plokštės kompiuterių, kuriems reikia 5 V įėjimo, tiekimui
• Naudojimui valdymo spintose ir ant DIN bėgio montuojamoje įrangoje su ribota erdve

Pagrindinės specifikacijos

• Gamintojas: MEAN WELL
• Modelis/MPN: DDR-15L-5
• Įėjimo įtampa: 18–75 V nuolatinės srovės
• Išėjimas: 5 V nuolatinės srovės, 3 A (15 W)
• Montavimas: ant DIN bėgio
• Matmenys: 54,5 mm (gylis) × 90 mm (aukštis)
• Svoris: ≈ 80 g
• Atitiktis: RoHS
• EAN: 4021087050852

Kaip naudoti

Sumontuokite keitiklį ant standartinio DIN bėgio valdymo spintoje ir prijunkite įėjimo gnybtus prie tinkamo nuolatinės srovės šaltinio 18–75 V diapazone. Prijunkite 5 V išėjimą prie apkrovos, laikydamiesi teisingo poliškumo ir užtikrindami, kad prijungti įtaisai neviršytų bendros 3 A srovės. Užtikrinkite tinkamą laidų instaliaciją ir saugiklio apsaugą įėjimo pusėje pagal sistemos reikalavimus. Palikite pakankamą oro srautą aplink modulį normaliam veikimui.

Rekomendacijos

Naudokite tinkamą įėjimo apsaugą (saugiklį ar grandinės pertraukiklį) ir prieš prijungdami patikrinkite įėjimo įtampos diapazoną. Laikykite apkrovą 3 A ribose ir vadovaukitės MEAN WELL montavimo ant DIN bėgio įrenginių gairėmis, kad užtikrintumėte saugų ir patikimą veikimą.
