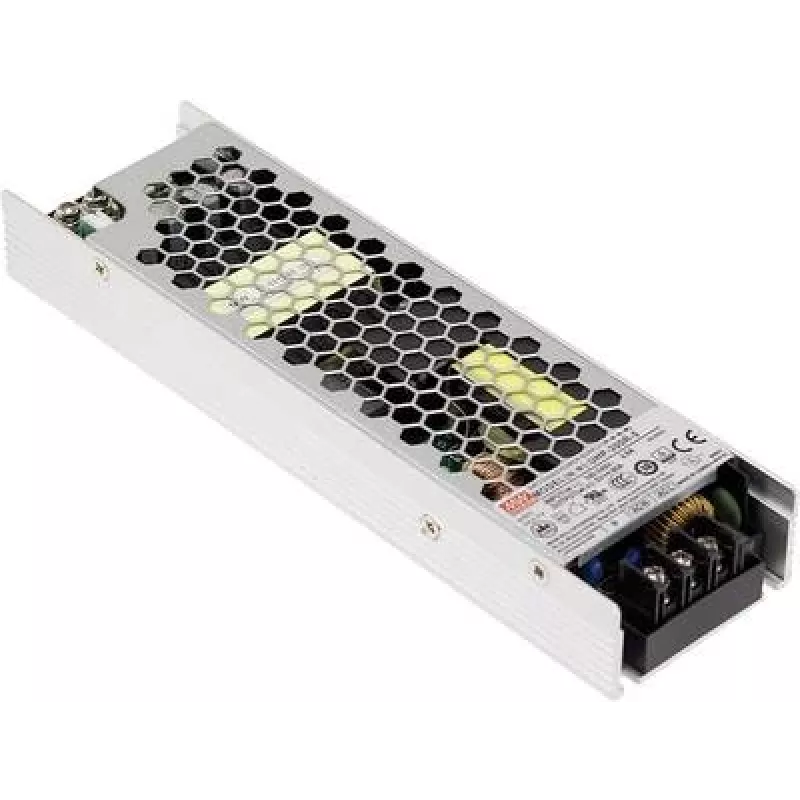

Maitinimo adapteris / keitiklis MEAN WELL UHP-200R-12, 200 W, 12 V išėjimas, 90–264 V įėjimas, RoHS

MEAN WELL UHP-200R-12 yra plonas uždaras kintamosios srovės į nuolatinės srovės maitinimo šaltinis su aktyviu PFC, tiekiantis vieną 12 VDC išėjimą iki 16,7 A (200 W). Įrenginys priima platų 90–264 VAC įėjimo įtampos diapazoną ir yra suprojektuotas kompaktiškam montavimui, kur reikalingas patikimas, RoHS atitinkantis nuolatinės srovės šaltinis. Jo matmenys yra 55 × 194 × 26 mm, o tiekiama pakuotėmis po 24 vnt.

Privalumai

UHP-200R-12 pasižymi nedideliu plotu ir uždaru plonu korpusu, skirtu ribotos erdvės įrenginiams, aktyviu galios koeficiento koregavimu, kad būtų geresnis suderinamumas su tinklu, ir specialiu DC OK signalu sistemos stebėjimui. Platus įėjimo diapazonas leidžia naudoti su pasauliniais kintamosios srovės tinklais, o RoHS atitiktis palaiko aplinkosaugos reikalavimus atitinkančias programas.

Tinka

• Pramoninėms valdymo spintoms ir automatizavimo įrangai
• Komerciniams elektroniniams prietaisams, kuriems reikalinga stabili 12 V nuolatinė srovė
• Tinklo ir ryšio įrenginiams su nuotoliniu stebėjimu
• Įterptinėms sistemoms ir prekybos vietų terminalams

Pagrindinės specifikacijos

• Išėjimo įtampa: 12 VDC
• Išėjimo srovė: 16,7 A (maksimali)
• Išėjimo galia: 200 W
• Įėjimo įtampa: 90–264 VAC
• Formos faktorius: plonas uždaras maitinimo šaltinis
• Apsauga / funkcija: aktyvus PFC, DC OK signalas
• Matmenys: 55 × 194 × 26 mm
• Atitiktis: RoHS

Kaip naudoti

Įdiekite UHP-200R-12 tinkamoje elektros spintoje su pakankama ventiliacija ir saugiai pritvirtinkite. Prijunkite kintamosios srovės įėjimą prie tinkamai įvertinto maitinimo tinklo (90–264 VAC) naudodami tinkamus laidus ir apsauginius įtaisus. Prijunkite 12 VDC išėjimą prie savo apkrovos, užtikrindami teisingą poliškumą ir kad bendra apkrova neviršytų 16,7 A. Naudokite DC OK signalą nuotoliniam stebėjimui ar blokavimo funkcijoms pagal savo sistemos reikalavimus.

Rekomendacijos

Užtikrinkite, kad maitinimo šaltinis būtų sumontuotas taip, kad būtų užtikrintas oro srautas, ir laikykite jį atokiai nuo šilumos šaltinių. Patikrinkite įėjimo saugiklius ir įžeminimą pagal vietinius standartus. Ilgalaikiam patikimumui venkite nuolatinės apkrovos esant maksimaliai vardinei srovei ir laikykitės gamintojo įrengimo bei saugos instrukcijų.
