Maitinimo adapteris/keitiklis Mean Well NID65-12, 65 W, 12 V išėjimas, įėjimas 20–53 V, RoHS

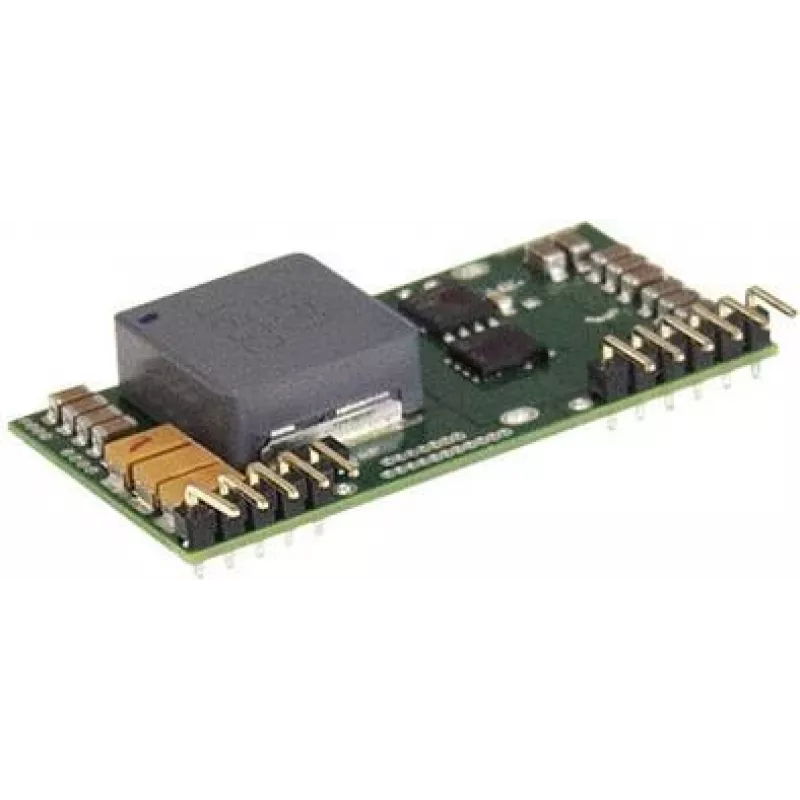

Mean Well NID65-12 yra kompaktiškas nuolatinės srovės keitiklis, užtikrinantis reguliuojamą 12 V išėjimą iki 65 W iš plataus 20–53 V DC įėjimo diapazono. Jo SIP atviro rėmo PCB montavimo forma ir mažas pagrindo plotas (26 × 50,8 × 11 mm) daro jį tinkamu erdvės apribotoms konstrukcijoms, kur reikalingas stabilus 12 V maitinimas. Keitiklis yra neizoliuotas žeminantis sprendimas su nuotoliniu įjungimo/išjungimo valdymu ir atitinka RoHS, skirtas naudoti telekomunikacijose, pramoniniame valdyme ir įterptinėse sistemose.

Privalumai

NID65-12 tiekia iki 4,9 A esant 12 V su efektyviu nuolatinės srovės keitimu plačiame įėjimo įtampos lange, sumažinant kelių maitinimo linijų poreikį. Jo SIP korpusas ir atviro rėmo konstrukcija leidžia tiesioginį montavimą ant PCB ir efektyvų šilumos laidumą. Nuotolinio įjungimo/išjungimo funkcija leidžia sistemos lygio maitinimo valdymą, o RoHS atitiktis užtikrina aplinkosaugos medžiagų standartų laikymąsi. Kompaktiški įrenginio matmenys palaiko integraciją į tankiai surinktus įrenginius.

Tinka

• Telekomunikacijų įrangai ir tinklo įrenginiams
• Pramoninio valdymo moduliams ir automatizavimo sistemoms
• Įterptinėms sistemoms ir vienos plokštės kompiuteriams
• Pardavimo vietos terminalams ir kompaktiškiems prietaisams
• Baterijomis maitinamoms ar transporto priemonių nuolatinės srovės sistemoms, naudojančioms 20–53 V įėjimą

Pagrindinės specifikacijos

• Išėjimo įtampa: reguliuojama 12 V DC
• Išėjimo srovė: iki 4,9 A (bendra išėjimo galia iki 65 W)
• Įėjimo įtampos diapazonas: 20–53 V DC
• Topologija: neizoliuotas nuolatinės srovės žeminantis keitiklis
• Korpusas: SIP atviro rėmo, skirtas montuoti ant PCB
• Valdymas: nuotolinio įjungimo/išjungimo kontrolinis kontaktas
• Dydis: kompaktiškas pagrindo plotas, tinkamas erdvės apribotoms išdėstymo schemoms
• Atitiktis: atitinka RoHS

Kaip naudoti

Sumontuokite keitiklį tiesiogiai ant PCB naudodami SIP kontaktus, laikydamiesi gamintojo rekomenduojamų pagrindo ploto ir litavimo nurodymų. Prijunkite nuolatinės srovės įėjimą nurodytame 20–53 V diapazone ir nukreipkite 12 V išėjimą į apkrovą tinkamais laidais ir atsiejimu. Naudokite nuotolinio įjungimo/išjungimo kontaktą, kad įjungtumėte ar išjungtumėte išėjimą iš sistemos valdiklio ar loginio signalo, laikydamiesi reikiamų valdymo įtampos lygių. Užtikrinkite pakankamą PCB vario plotą ar šiluminius kontaktus šilumos išsklaidymui, kai veikia arti didžiausios apkrovos.

Rekomendacijos
