M12 kampinė jungtis Harting M12 21 01 140 5 4 polių — kampinė signalo/duomenų jungtis

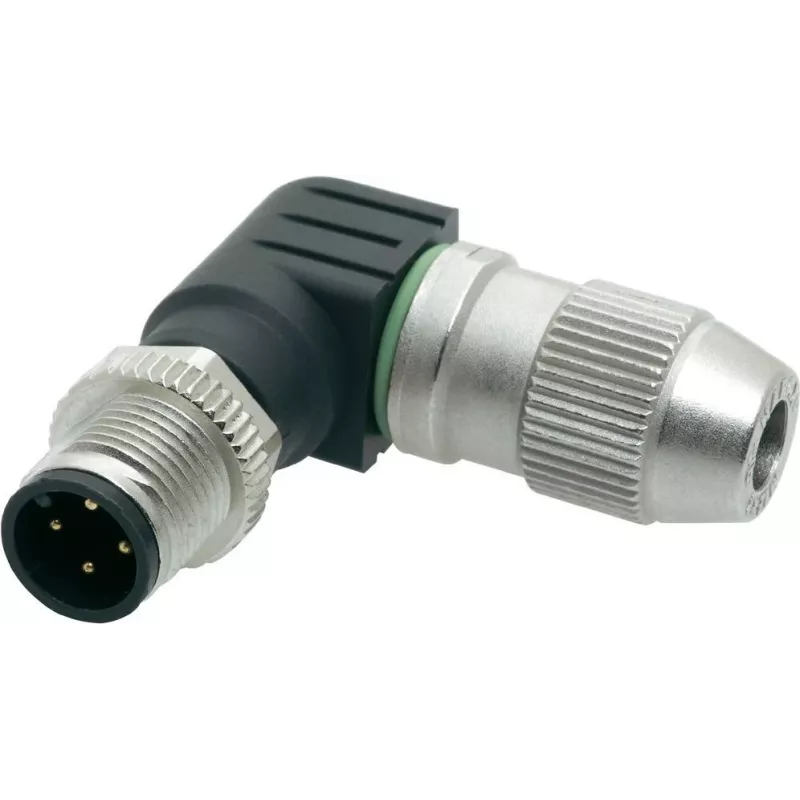

Harting M12 21 01 140 5 kampinė 4 polių jungtis sukurta patikimam signalų ir duomenų perdavimui pramoninėje aplinkoje. Kompaktiškas M12 formatas integruoja keturis kontaktus į kampinį korpusą, kuris supaprastina kabelių tiesimą ir montavimą ankštose erdvėse. Skirta naudoti su jutikliais, pavaromis ir valdymo įrenginiais, ši kampinė signalo/duomenų jungtis užtikrina stabilų elektrinį kontaktą ir formos veiksnį, skirtą sumažinti kabelių apkrovą ten, kur erdvė ribota.

Privalumai

Kampinės jungties geometrija leidžia tvarkingai išvesti kabelius ir lengviau montuoti skyduose ar mechanizmuose, kur tiesios jungtys trukdytų komponentams. Keturios kontaktų pozicijos užtikrina standartinius signalo ir mažos galios duomenų ryšius, o patikimas korpusas palaiko pakartotinius sujungimo ciklus ir patikimą kontaktų laikymą. Kompaktiški matmenys padeda išlaikyti tvarkingus laidynus ir sumažina kabelių trukdžių su netoliese esančiomis dalimis tikimybę.

Tinka

• Pramoniniams jutikliams ir keitikliams
• Pavaroms ir vožtuvų valdikliams
• Mašinų valdymo skydams ir įvesties/išvesties moduliams
• Automatikos laidams ankštose arba ribotose montavimo vietose

Pagrindinės specifikacijos

• Jungties formatas: M12, 4 kontaktai (4 polių)
• Montavimo orientacija: kampinis (stačiu kampu) korpusas, palengvinantis kabelių tiesimą
• Numatyta paskirtis: signalų ir mažos galios duomenų perdavimas
• Kontaktų išdėstymas: 4 kontaktų pozicijos, tinkamos tipiniam jutiklių/pavarų laidynui
• Mechaninis patvarumas: sukurtas pakartotiniams sujungimo ir atjungimo ciklams (pramoninės klasės)
• Korpusas: kompaktiška konstrukcija, tinkama ankštoms montavimo erdvėms

Kaip naudoti

Paruoškite kabelį, nuimdami išorinį apvalkalą, kad atidengtumėte atskirus laidus, ir užbaikite juos pagal įrenginio laidų schemą. Įkiškite laidus į jungties kontaktus, laikydamiesi teisingo kontaktų išdėstymo, ir pritvirtinkite kontaktus pagal jungties surinkimo instrukcijas. Sumontuokite kampinę jungtį ant įrenginio arba skydo, priveržkite fiksavimo mechanizmą iki nurodyto sukimo momento, jei jis nurodytas, ir patikrinkite vientisumą bei teisingą signalo kelią prieš paleidžiant sistemą.

Rekomendacijos

Naudokite kampinę M12 jungtį ten, kur kabelio išvedimo kryptis ir erdvės apribojimai reikalauja stačiu kampu sprendimo. Patikrinkite suderinamumą su jungiamosiomis rozetėmis ir laikykitės pramonėje geriausios praktikos, susijusios su kabelių ekranavimu ir įžeminimu, kad išlaikytumėte signalo vientisumą elektriškai triukšmingoje aplinkoje.
