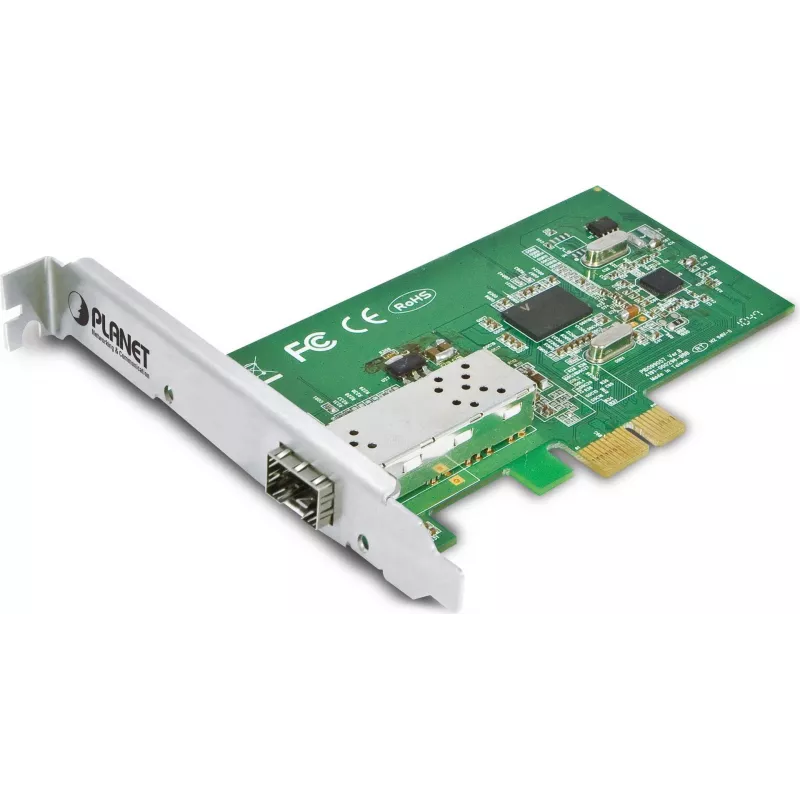

Low Profile laikiklis PLANET ENW-9701 vidinis šviesolaidinis adapteris

PLANET Low Profile laikiklis ENW-9701 vidinis šviesolaidinis adapteris yra PCI Express šviesolaidinis eterneto adapteris, užtikrinantis iki 1000Base-X našumą serverių ir darbo stočių aplinkose. Jis suteikia iki 2000 Mbps pilno dvipusio ryšio pralaidumą, mažą formos faktorių, tinkamą žemo profilio sistemoms, ir mažą energijos suvartojimą. Adapteris priima 1000Base-SX/LX SFP siųstuvus-imtuvus, kad praplėstų tinklo nuorodas nuo 550 metrų daugiamodėmis skaidulomis iki kelių kilometrų vienmodėmis skaidulomis (galimybės priklauso nuo įdiegto SFP modulio).

Privalumai

ENW-9701 naudoja PCI Express magistralės architektūrą, kad užtikrintų didesnį pralaidumą nei senesnės 32/64 bitų PCI kortelės. Jis palaiko IEEE 802.1Q VLAN žymėjimą, IEEE 802.3 srauto valdymą ir 9K jumbo kadrų galimybę, optimizuojant pralaidumą ir sumažinant paketų praradimą. Jo SFP pagrindu veikianti sąsaja siūlo lanksčius atstumo ir siųstuvų-imtuvų pasirinkimus, o žemo profilio laikiklis užtikrina suderinamumą su kompaktiškais korpusais.

Tinka

• Aukšto našumo serveriams ir darbo stotims, reikalaujančioms šviesolaidinių aukštyninio ryšio linijų
• Duomenų centrų magistralinių kanalų ir ilgo atstumo šviesolaidiniams sujungimams
• Aplinkoms, kuriose reikia VLAN segmentavimo ir didelio pralaidumo

Pagrindinės specifikacijos

• Sąsaja: PCI Express (žemo profilio)
• Prievadas: 1000Base-X per SFP (vartotojo įdiegtas SFP modulis)
• Pralaidumas: iki 2000 Mbps pilno dvipusio ryšio
• Jumbo kadras: iki 9K
• Standartai: IEEE 802.3, IEEE 802.1Q, IEEE 802.3x srauto valdymas
• Suderinamumas: žemo profilio sistemos, reikalinga standartinė PCIe tvarkyklė

Kaip naudoti

Įdiekite ENW-9701 į laisvą PCI Express lizdą suderinamame žemo profilio serveryje arba darbo stotyje. Įdėkite tinkamą 1000Base-SX arba 1000Base-LX SFP siųstuvą-imtuvą pagal norimą skaidulos tipą ir atstumą, tada prijunkite šviesolaidinius kabelius. Įdiekite atitinkamą standartinę PCIe tvarkyklę priimančiai operacinei sistemai, jei jos dar nėra. Konfigūruokite tinklo nustatymus, tokius kaip greitis, dvipusis ryšys, VLAN'ai ir srauto valdymas per priimančios OS arba tinklo valdymo įrankius.

Rekomendacijos

Pasirinkite SFP siųstuvus-imtuvus, atitinkančius jūsų skaidulos tipą ir reikiamą nuorodos atstumą (daugiamodė trumpoms nuorodoms iki 550 m; vienmodžiai moduliai ilgo nuotolio nuorodoms). Prieš diegdami patikrinkite tvarkyklės prieinamumą jūsų serverio OS ir naudokite VLAN bei srauto valdymo nustatymus, kad optimizuotumėte pralaidumą apkrautose tinkluose.
