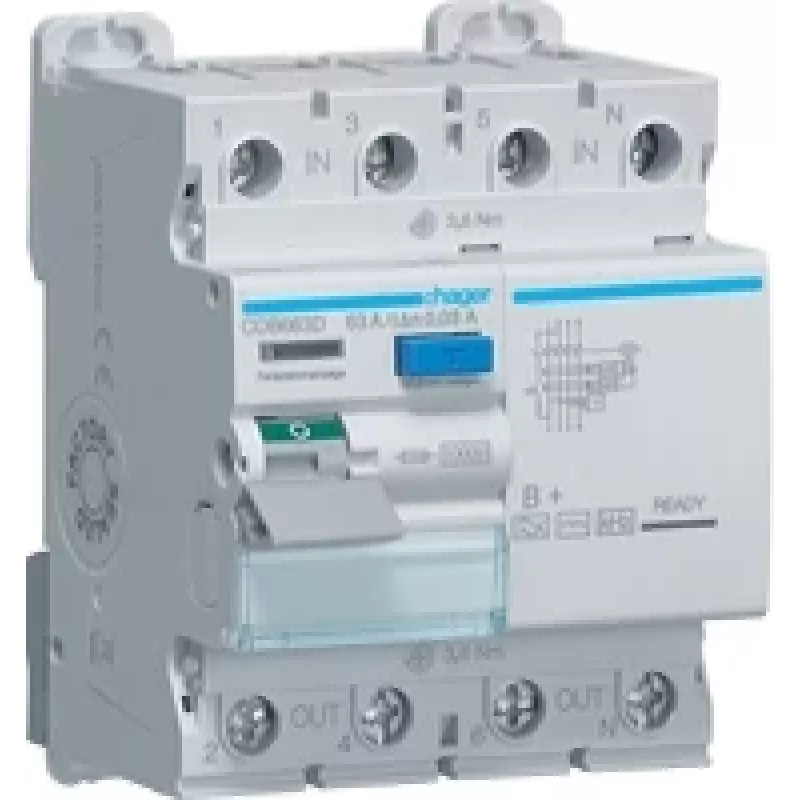

Liekamosios srovės įtaisas Hager CDB663D

„Hager CDB663D“ yra 4 modulių liekamosios srovės įtaisas, sukurtas užtikrinti patikimą apsaugą nuo įžeminimo nuotėkio ir tam tikrų tipų gedimo srovių. Su vardine 63 A srove ir 800 A išjungimo galia, šis B+ tipo RCD yra skirtas įrenginiams, kuriems reikalingas jautrumas tiek kintamosios, tiek glotnios nuolatinės srovės gedimo komponentams. Jo kompaktiškas korpusas (72 mm pločio, 70 mm gylio, 85 mm aukščio) tinka standartiniams skirstomiesiems skydams ir taupo vietą, veikdamas standartiniu 50 Hz tinklo dažniu ir 9,29 W bendrais galios nuostoliais.

Privalumai

Įtaisas užtikrina selektyvią apsaugą grandinėms, kuriose gali atsirasti tiek kintamosios, tiek pulsuojančios ar glotnios nuolatinės srovės nuotėkio srovės, sumažindamas neaptiktų gedimų riziką. Jo 63 A vardinė srovė ir 800 A išjungimo galia užtikrina saugų atjungimą esant gedimams, o B+ tipo charakteristika padidina suderinamumą su šiuolaikine įranga ir galios elektroninėmis apkrovomis. Kompaktiškas 4 modulių dydis ir nedideli galios nuostoliai daro jį tinkamu tiek modernizavimui, tiek naujoms instaliacijoms, kai svarbi vieta skyde ir šiluminės charakteristikos.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdiekite „Hager CDB663D“ į tinkamą skirstomąjį skydą pagal galiojančius elektros kodeksus ir laidų schemas. Užtikrinkite, kad jungtys būtų prijungtos prie atitinkamų linijos ir nulinio laido gnybtų su tinkamais sukimo momentais, o apsauginiai įtaisai būtų suderinti. Patikrinkite, ar įtaiso nominalai (63 A) ir išjungimo galia (800 A) yra suderinami su prijungtomis grandinėmis. Po įdiegimo atlikite standartinius paleidimo bandymus, kad patvirtintumėte teisingą veikimą ir liekamosios srovės jautrumą prieš pradedant eksploatuoti grandinę.

Rekomendacijos

Saugiam ir atitinkančiam reikalavimus veikimui, įdiegimą ir testavimą turi atlikti kvalifikuotas elektrikas. Suderinkite RCD su prieš ir po jo esančiais apsauginiais įtaisais ir reguliariai testuokite įtaisą pagal vietos reglamentus, kad užtikrintumėte nuolatinį jautrumą nuotėkio srovėms.
