LevelOne RJ45 į SC Gigabito medijos keitiklis, daugiamodis pluoštas, 550 m

LEVELONE GVT-2001 MMF SC medijos keitiklis konvertuoja tinklo signalus tarp varinio Ethernet ir daugiamodžio šviesolaidžio tinklų. Jame yra 10/100/1000Base-T RJ-45 prievadas ir SC šviesolaidžio prievadas, palaikomas automatinis derinimas 10Base-T, 100Base-TX ir 1000Base-T, o daugiamodžio šviesolaidžio jungtis pratęsiama iki 550 m. Kompaktiškas juodas keitiklis turi LED indikatorius, rodančius aktyvumą, ryšį ir maitinimą, ir priima 5–12 V įėjimo įtampą.

Privalumai

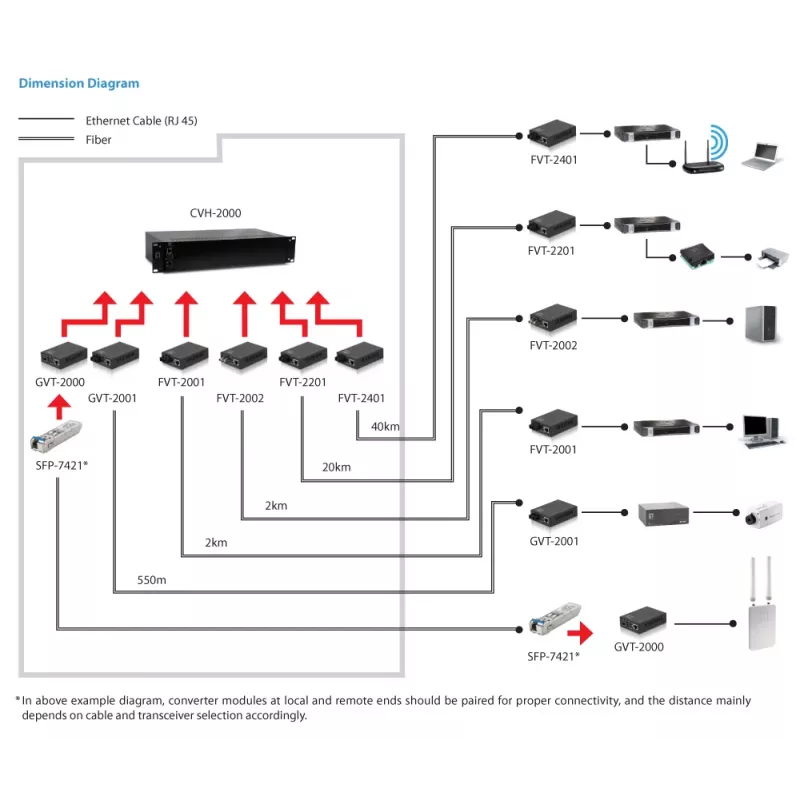

Medijos keitiklis palaiko tiek pilno duplekso, tiek pusduplekso veikimą ir siūlo automatinį greičio aptikimą, kad būtų užtikrinta sklandi integracija su esamais Ethernet jungikliais. Įmontuoti DIP jungikliai leidžia greitai konfigūruoti Smart LFP (Link Fault Pass-through) režimus, kad būtų galima stebėti šviesolaidžio ir varinius ryšius dėl signalo praradimo bei pasirinkti „cut-through“ arba „smart pass-through“ elgseną. Įrenginys veikia plačiame temperatūrų diapazone ir gali būti naudojamas kaip atskiras įrenginys arba įmontuotas kaip slydimo modulis į CHV-2000 19" keitiklių stelažą, talpinantį iki 14 vienetų.

Tinka (užduotims / naudojimo atvejams)

• Ethernet tinklų išplėtimui per daugiamodį šviesolaidį iki 550 m
• Varinių jungiklių ir įrenginių prijungimui prie SC šviesolaidžio infrastruktūros
• Mažoms serverinėms arba kabelių spintoms, naudojant atskirus keitiklius arba 19" stelažo modulį
• Aplinkoms, kuriose reikalingas ryšio gedimų stebėjimas tarp varinių ir šviesolaidžio jungčių

Pagrindinės specifikacijos

• Gamintojas: LEVELONE, Modelis: GVT-2001
• Ethernet prievadas: 1 × RJ-45 (10/100/1000Base-T)
• Šviesolaidžio prievadas: 1 × SC (daugiamodis)
• Maksimalus duomenų perdavimo greitis: 1000 Mbit/s
• Maksimalus perdavimo atstumas (daugiamodis): 550 m
• Bangos ilgis (tipinis MMF): 850 nm
• Indikatoriai: Aktyvumo, Ryšio, Maitinimo LED
• Maitinimo įėjimas: 5–12 V
• Darbinė temperatūra: -10 °C iki 55 °C
• Spalva: Juoda; Svoris: 0,42 kg

Kaip naudoti

Prijunkite RJ-45 varinį kabelį prie 10/100/1000Base-T prievado, o SC daugiamodį šviesolaidį prie SC prievado. Įsitikinkite, kad įrenginys gauna tinkamą maitinimo įtampą (5–12 V) ir patikrinkite LED indikatorius, rodančius ryšį ir aktyvumą. Konfigūruokite DIP jungiklius, kad pasirinktumėte norimą LFP ir perdavimo režimą pagal sistemos reikalavimus. Montuodami į stelažą, įstumkite įrenginį į laisvą CHV-2000 19" keitiklių stelažo lizdą ir pritvirtinkite pagal stelažo instrukcijas.

Rekomendacijos

Naudokite aukštos kokybės daugiamodį šviesolaidį (MMF) ir suderinkite siųstuvų-imtuvų tipus bei bangos ilgius prijungtoje įrangoje. Įrenginį pastatykite vėdinamoje vietoje, neviršydami nurodyto darbinės temperatūros diapazono, ir reguliariai tikrinkite ryšio LED bei DIP jungiklių nustatymus, kai diagnozuojate ryšio problemas.
