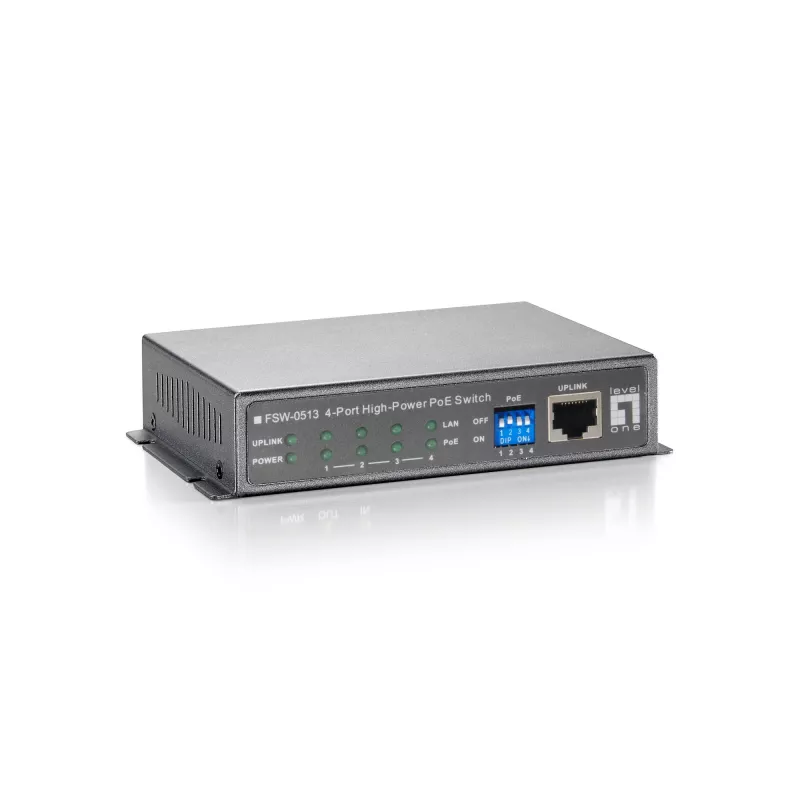

LevelOne 5 prievadų Fast Ethernet PoE komutatorius, 4 PoE išėjimai, 120 W, maitinimo adapteris komplekte

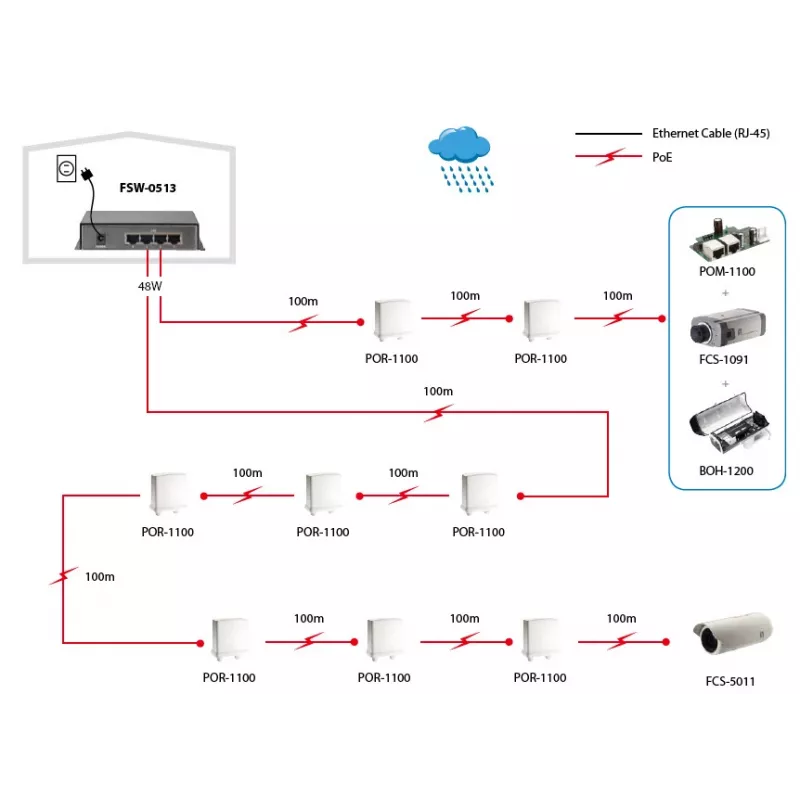

FSW-0513(Z) yra kompaktiškas 10/100 Mbps Fast Ethernet komutatorius su 4 didelės galios maitinimo per Ethernet (PoE) prievadais ir vienu aukštyninio ryšio prievadu. Bendras PoE galios biudžetas yra 120 W, o vienam prievadui gali būti tiekiama iki 52 W. Komutatorius sukurtas maitinti daug energijos vartojančius įrenginius, pavyzdžiui, lauko apsaugos kupolines kameras ir belaidžio ryšio prieigos taškus. Dėl mažo dydžio jis tinkamas naudoti ant stalo arba montuoti kelis vienetus į 19 colių korpusą (POC-6000), skirtą stelažiniam PoE diegimui.

Privalumai

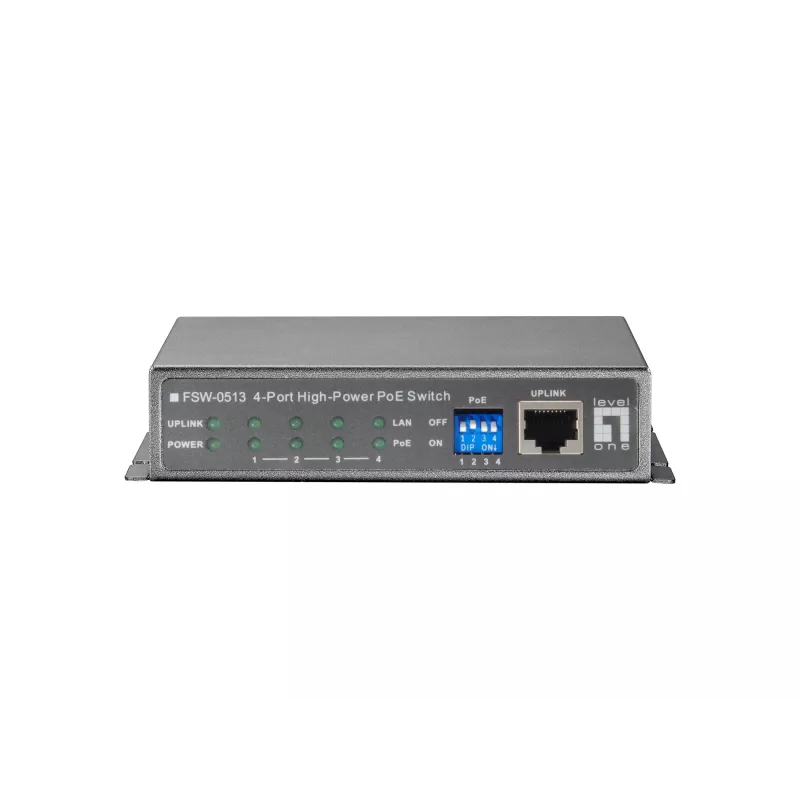

Komutatorius tiekia didelės galios PoE, kad išplėstų maitinamų įrenginių veikimo atstumą ir supaprastintų įrengimą, per vieną kabelį tiekdamas duomenis ir maitinimą. Atskirus PoE prievadus galima įjungti arba išjungti naudojant keturis perjungimo jungiklius, skirtus rankiniam valdymui. Įmontuotos apsaugos apima apsaugą nuo viršįtampio (OVP), apsaugą nuo viršsrovių (OCP), apsaugą nuo trumpojo jungimo ir apsaugą nuo viršįtampių, kad būtų apsaugota prijungta įranga. Automatinis nestandartinių PoE įrenginių aptikimas ir atitiktis IEEE 802.3af standartui pagerina suderinamumą ir patikimumą.

Pagrindinės specifikacijos

• Prievadai: 4 x 10/100BASE-TX PoE prievadai + 1 aukštyninio ryšio prievadas
• Duomenų perdavimo sparta: 10/100 Mbps, pilnas/pusinis dvipusis ryšys
• PoE standartas: atitinka IEEE 802.3af
• Bendras PoE galios biudžetas: 120 W
• Didžiausia PoE galia vienam prievadui: iki 52 W
• PoE valdymas: kiekvieno prievado įjungimas/išjungimas perjungimo jungikliais (4 jungikliai)
• Automatinės funkcijos: automatinis derėjimasis, automatinis MDI/MDIX, automatinis nestandartinių PoE įrenginių aptikimas
• Srauto valdymas: IEEE 802.3x srauto valdymas
• Apsaugos: OVP, OCP, apsauga nuo trumpojo jungimo, apsauga nuo viršįtampių

Kaip naudoti

Padėkite FSW-0513(Z) ant stalo arba sumontuokite kelis vienetus į POC-6000 19 colių korpusą stelažiniam įrengimui. Prijunkite aukštyninio ryšio prievadą prie savo tinklo komutatoriaus ar maršruto parinktuvo, o maitinamus įrenginius (kameras, prieigos taškus) prie PoE prievadų prijunkite standartiniais Ethernet kabeliais. Naudokite keturis perjungimo jungiklius, kad pagal poreikį įjungtumėte arba išjungtumėte atitinkamų prievadų PoE. Užtikrinkite, kad bendras prijungtų įrenginių energijos suvartojimas neviršytų 120 W bendro PoE biudžeto, ir laikykitės iki 52 W vienam prievadui apribojimo.

Rekomendacijos

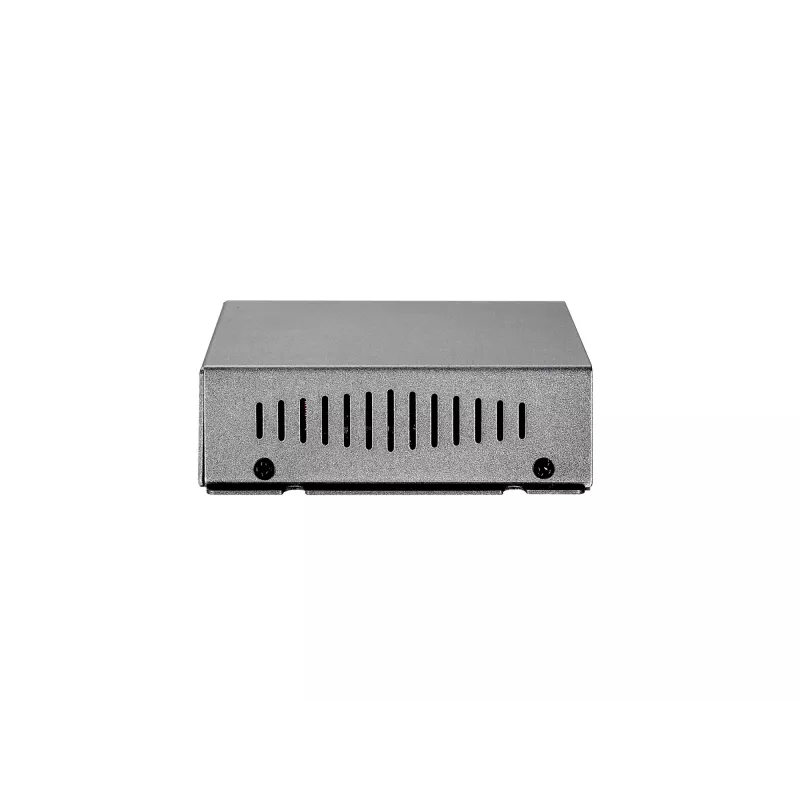

Norėdami užtikrinti patikimą veikimą, prieš įrengdami apskaičiuokite bendrus prijungtų įrenginių galios reikalavimus ir paskirstykite didelės galios įrenginius tarp prievadų, kad neviršytumėte 120 W biudžeto. Lauko įrenginiams naudokite kokybiškus, lauko sąlygoms atsparius Ethernet kabelius ir užtikrinkite ventiliaciją aplink įrenginį, kad būtų išvengta perkaitimo.
