LevelOne 16 prievadų sparčiojo eterneto PoE komutatorius, 250 W

FEP-1601 yra 16 prievadų 10/100 Mbps sparčiojo eterneto komutatorius su maitinimo per eternetą (PoE) funkcija. Jis turi šešiolika eterneto prievadų su rankiniu kiekvieno prievado PoE įjungimo/išjungimo valdymu per atskirus DIP jungiklius ir du papildomus 10/100 Mbps aukštynkrypčius prievadus, skirtus prijungti prie prieigos komutatorių arba tinklo vaizdo registratorių (NVR). Komutatorius palaiko bendrą 250 W PoE galios biudžetą ir gali tiekti iki 30 W kiekvienam PoE palaikančiam LAN prievadui, kai atitinkamas DIP jungiklis nustatytas į ON padėtį. Įrenginys sumontuotas 19 colių metaliniame korpuse, todėl tinka struktūrizuotiems tinklų diegimams, kuriems reikalingas centralizuotas PoE galios paskirstymas.

Privalumai

Komutatorius siūlo rankinį kiekvieno prievado PoE valdymą per 16 DIP jungiklių, leidžiančių pasirinktinai tiekti maitinimą prijungtiems įrenginiams. Turėdamas 250 W bendrą PoE biudžetą ir iki 30 W vienam prievadui, jis palaiko platų PoE įrenginių asortimentą. Dvigubi 10/100 Mbps aukštynkrypčiai prievadai leidžia lengvai integruoti su kitais komutatoriais arba NVR. Integruotas IEEE 802.3x srauto valdymas padidina perdavimo patikimumą, o 19 colių metalinis korpusas užtikrina suderinamumą su stelažais ir tvirtą konstrukciją.

Pagrindinės specifikacijos

• Prievadai: 16 x 10/100 Mbps PoE LAN prievadų + 2 x 10/100 Mbps aukštynkrypčiai prievadai
• Kiekvieno prievado PoE valdymas: rankinis įjungimas/išjungimas per DIP jungiklius (16 jungiklių)
• PoE galia vienam prievadui: iki 30 W (kai DIP jungiklis yra ON)
• Bendras PoE galios biudžetas: 250 W
• Standartai: IEEE 802.3x srauto valdymas, automatinis derėjimasis, automatinis MDI/MDIX
• Dvipusis ryšys: pilnas/pusiau dvipusis palaikymas
• Formos faktorius: 19 colių metalinis korpusas

Kaip naudoti

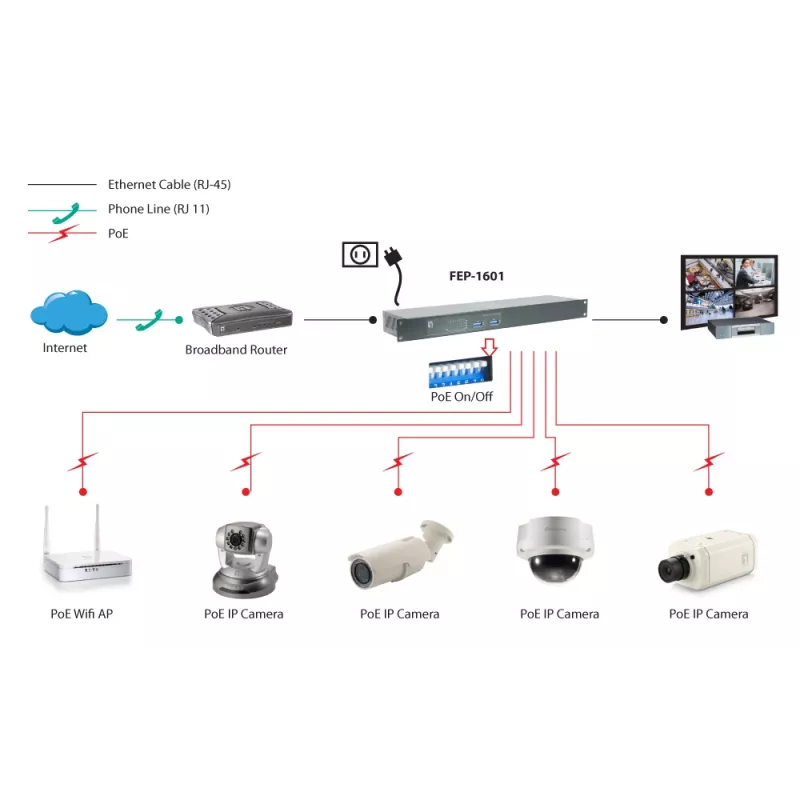

Įdiekite FEP-1601 standartiniame 19 colių stelaže arba ant stabilaus paviršiaus ir prijunkite aukštynkrypčius prievadus prie savo tinklo branduolio arba NVR, naudodami Cat5e/6 kabelius. Prijunkite PoE maitinamus įrenginius prie LAN prievadų ir nustatykite atitinkamą DIP jungiklį į ON, kad įjungtumėte PoE tam prievadui; nustatykite į OFF, kad išjungtumėte PoE. Naudokite aukštynkrypčius prievadus agregavimui prie kitų komutatorių arba tinklo registratorių. Ilgesniems kabelių atstumams naudokite suderinamą LevelOne PoE retransliatorių, kad pratęstumėte ryšį 100 metrų, arba grandinėlėmis sujunkite retransliatorius tolesniam pratęsimui. Įsitikinkite, kad bendra prijungtų PoE įrenginių apkrova neviršija 250 W biudžeto.

Rekomendacijos

Patikrinkite kiekvieno prijungto įrenginio galios reikalavimus ir apskaičiuokite bendrą PoE suvartojimą prieš diegiant; paskirstykite didelės galios įrenginius per prievadus, kad neviršytumėte 250 W bendro biudžeto.
