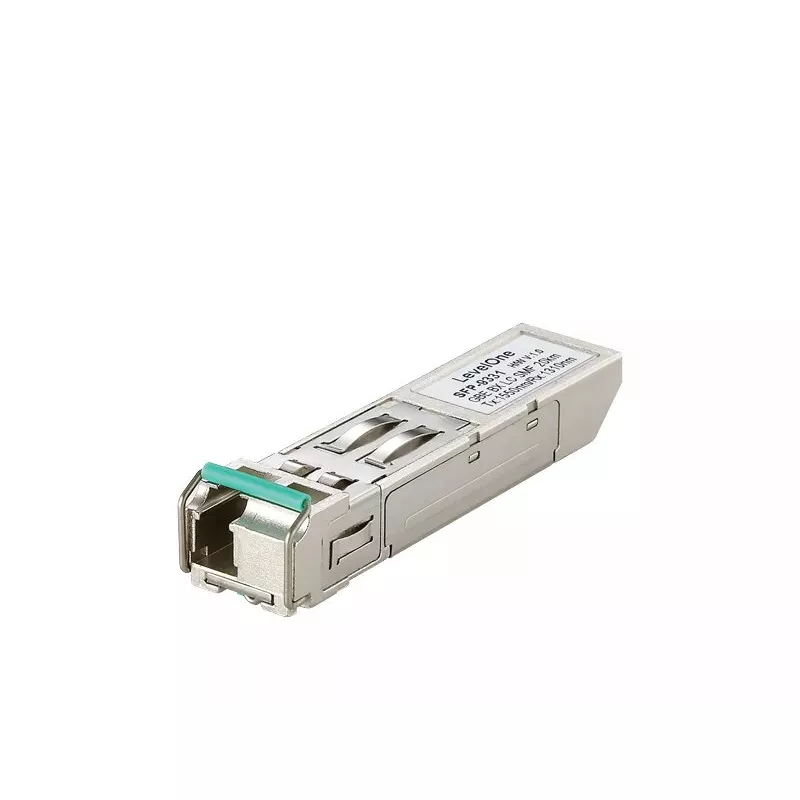

LevelOne 1,25 Gbps vienmodis BIDI SFP siųstuvas-imtuvas, 20 km, TX 1550 nm / RX 1310 nm

„LevelOne SFP-9331“ yra vienmodis BiDi SFP siųstuvas-imtuvas, palaikantis iki 1,25 Gbps dvikryptį duomenų perdavimą viena optinės skaidulos gija iki 20 km atstumu. Jis siunčia 1550 nm, o priima 1310 nm bangos ilgiu, todėl, suporuotas su papildančiu siųstuvu-imtuvu, užtikrina dvikryptį ryšį. Modulis yra kompaktiškas, veikia nuo vieno +3,3 V maitinimo šaltinio ir atitinka taikomus saugos bei sąsajos standartus, tokius kaip EN 60825-1, IEEE 802.3z ir atitinkamas „Fiber Channel“ specifikacijas.

Privalumai

„SFP-9331“ užtikrina ekonomišką optinį junglumą su kelių spartų palaikymu (nuo 125 Mb iki 1,25 Gb), „simplex LC“ jungtimi, skirta vienos skaidulos linijoms, ir atitiktimi MSA, skirtai karštojo keitimo SFP sąsajoms. Jis atitinka RoHS reikalavimus ir sukurtas 1 klasės lazerinės saugos reikalavimams – nereikia jokios papildomos konfigūracijos ar diegimo programinės įrangos.

Tinka

• „Taškas–taškas“ vienmodėms optinėms linijoms iki 20 km
• Tinklo įrangai, kuriai reikia karštojo prijungimo SFP siųstuvų-imtuvų
• Gigabitinio eterneto ir „Fiber Channel“ aukštynkryptėms ir jungiamosioms linijoms

Pagrindinės specifikacijos

• Sąsajos tipas: SFP („simplex LC“)
• Maksimali duomenų perdavimo sparta: 1250 Mbit/s (1,25 Gbps), kelių spartų nuo 125 Mb iki 1,25 Gb
• Siuntimo bangos ilgis (TX): 1550 nm
• Priėmimo bangos ilgis (RX): 1310 nm
• Atstumas: iki 20 km vienmode skaidula
• Maitinimas: vienas +3,3 V
• Matmenys: 57 mm × 12 mm × 13,7 mm
• Svoris: 0,022 kg
• Standartai: IEEE 802.3z, „Fiber Channel“, MSA, EN 60825-1

Kaip naudoti

Įdiekite „SFP‑9331“ į suderinamą SFP prievadą komutatoriuose, maršrutizatoriuose ar laikmenų keitikliuose, kai pagrindinis įrenginys yra išjungtas arba palaiko karštąjį keitimą. Kad veiktų dvikryptis vienos skaidulos režimas, suporuokite šį siųstuvą-imtuvą su papildomu moduliu (pvz., „SFP‑9321“), kuris naudoja priešingus TX/RX bangos ilgius. Prijunkite „simplex LC“ optinį pataisų kabelį, patikrinkite ryšio būseną pagrindiniame įrenginyje ir įsitikinkite, kad pagrindinis įrenginys tiekia +3,3 V maitinimą į SFP lizdą.

Rekomendacijos

Naudokite sertifikuotą vienmodę skaidulą ir „LC simplex“ pataisų laidus, patikrinkite suderinamumą su pagrindinio įrenginio gamintojo SFP palaikymo sąrašu ir venkite lenkti skaidulą viršijant rekomenduojamus spindulius. Siekiant ilgalaikio patikimumo, eksploatuokite neviršydami nurodytų temperatūros ir galios ribų bei laikykitės ESD apsaugos procedūrų įdedant ar išimant modulį.
