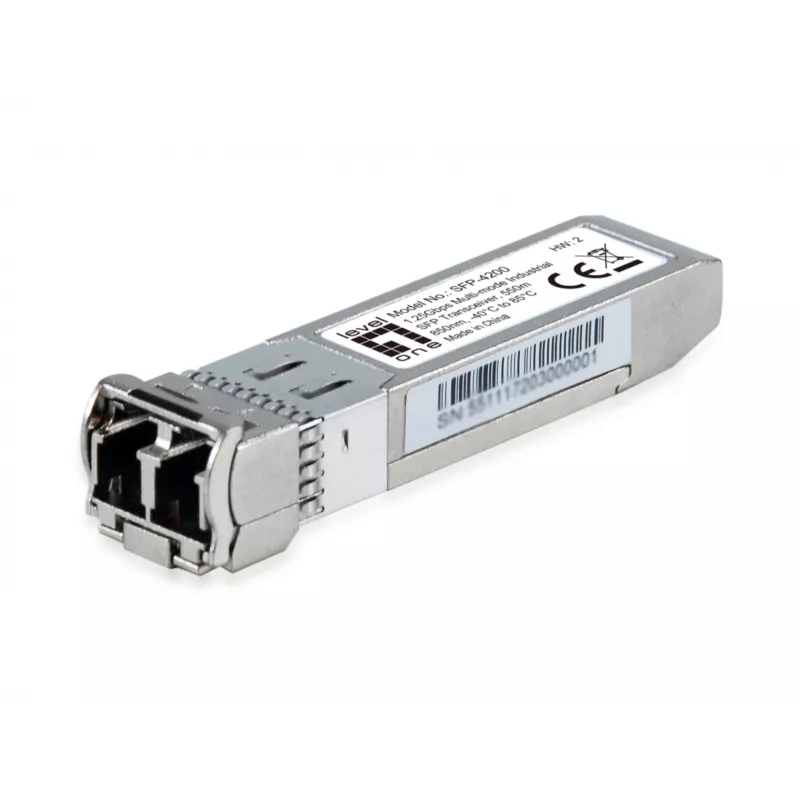

LevelOne 1,25 Gbps pramoninis daugiamodis SFP siųstuvas-imtuvas, 550 m, 850 nm, nuo -20 °C iki 85 °C

LevelOne SFP-4200 yra 1,25 Gbps mažos formos keičiamasis (SFP) siųstuvas-imtuvas, skirtas daugiamodžio pluošto linijoms. Veikdamas 850 nm bangos ilgiu ir palaikydamas iki 550 m atstumą, šis modulis atitinka IEEE 802.3z Gigabit Ethernet ir SFP MSA standartą. Siųstuvas-imtuvas naudoja dvipusę LC jungtį, reikalauja 3,3 V vieno maitinimo šaltinio ir yra karšto keitimo. Metalinis korpusas mažina elektromagnetinius trikdžius, o įrenginys atitinka RoHS ir bešvinius reikalavimus. Pramoninis darbinės temperatūros diapazonas nuo -20 °C iki 85 °C daro jį tinkamu įrengimams, kuriems reikalinga didesnė temperatūros tolerancija.

Privalumai

SFP-4200 užtikrina standartus atitinkantį Gigabit Ethernet našumą kompaktiškame, karšto keitimo SFP formos faktoriuje. Metalinis korpusas sumažina elektromagnetinius trikdžius, išlaikant RoHS ir bešvinį atitikimą. Su 3,3 V vienu maitinimo šaltiniu ir dvipuse LC jungtimi jis yra suderinamas su plačiu tinklo įrangos asortimentu ir palaiko stabilias optines jungtis daugiamodžiu pluoštu iki 550 m. Išplėstas darbinės temperatūros diapazonas leidžia diegti pramoninėje aplinkoje.

Tinka

• Trumpo nuotolio daugiamodžio pluošto Gigabit Ethernet linijoms iki 550 m
• Komutatoriams, maršrutizatoriams ir medijos keitikliams su SFP prievadais
• Pramoninėms tinklo instaliacijoms su plačiais temperatūros reikalavimais

Pagrindinės specifikacijos

• Duomenų perdavimo sparta: 1,25 Gbps (1250 Mbit/s)
• Pluošto tipas: Daugiamodis
• Bangos ilgis: 850 nm
• Maksimalus nuotolis: 550 m
• Jungtis: Dvipusė LC
• Sąsaja: SFP (atitinka MSA)
• Maitinimo šaltinis: 3,3 V vienas
• Darbinė temperatūra: nuo -20 °C iki 85 °C
• Atitikimas: IEEE 802.3z, RoHS, bešvinis

Kaip naudoti

Įkiškite SFP-4200 modulį į suderinamą SFP prievadą komutatoriuje, maršrutizatoriuje ar medijos keitiklyje, kai pagrindinis įrenginys yra įjungtas arba išjungtas (karštas keitimas). Prijunkite daugiamodį LC pataisymo kabelį prie dvipusių LC jungčių, laikydamiesi teisingos siuntimo / priėmimo orientacijos. Įsitikinkite, kad pagrindinis įrenginys palaiko 1,25 Gbps SFP modulius, ir, jei reikia, sukonfigūruokite linijos nustatymus tinklo įrangoje. Laikykitės standartinių ESD atsargumo priemonių dirbdami su siųstuvu-imtuvu ir laikykite dulkių gaubtelius ant nenaudojamų prievadų, kad apsaugotumėte optinę sąsają.

Rekomendacijos

Naudokite daugiamodį OM1/OM2/OM3 pluoštą, tinkamą 850 nm veikimui, ir patikrinkite linijos biudžetą atstumams iki 550 m. Diegiant atšiaurioje aplinkoje, patvirtinkite sistemos suderinamumą su išplėstais temperatūros diapazonais ir po įrengimo atlikite linijos testavimą, kad patikrintumėte optinę galią ir BER.
