LevelOne 1,25 Gbps daugiamodis SFP siųstuvas-imtuvas, 2 km, 1310 nm

LevelOne SFP-3111 yra daugiamodis SFP siųstuvas-imtuvas, sukurtas Gigabit Ethernet ir šviesolaidiniams tinklo ryšiams. Jis palaiko dvikryptę duomenų perdavimo spartą iki 1,25 Gbps vienu dvipusiu šviesolaidžio pluoštu ir yra skirtas naudoti su 50/62,5 μm daugiamodžiu šviesolaidžiu, užtikrinant atstumą iki 2 km. Modulis naudoja 1310 nm FP LD šviesos šaltinį, turi dvipusę LC jungtį ir veikia nuo vieno +3,3 V maitinimo šaltinio. Jis pagamintas laikantis atitinkamų IEEE ir ANSI specifikacijų bei atitinka EN 60825-1 lazerio saugos reikalavimus.

Privalumai

Siųstuvas-imtuvas siūlo kompaktišką SFP formos faktorių, kuris leidžia lanksčiai diegti suderinamuose komutatoriuose ir maršrutizatoriuose be papildomos konfigūracijos. Jis suteikia standartizuotas elektrines ir optines sąsajas, kad būtų paprasta integruoti, mažai energijos naudojantį 3,3 V veikimą bei atitiktį pramonės susitarimams (MSA) ir saugos standartams. Jo konstrukcija palaiko patikimus Gigabit Ethernet ryšius daugiamodžiu šviesolaidžiu iki 2 km.

Tinka

• Gigabit Ethernet aukštynkryptėms linijoms ir ryšiams miestelių ar įmonių tinkluose
• Trumpo nuotolio šviesolaidinėms jungtims duomenų centruose ir skirstymo spintose
• Fiber Channel programoms ir įrangai, kuriai reikia MSA standartą atitinkančių SFP modulių

Pagrindinės specifikacijos

• Bangos ilgis: 1310 nm
• Optinis šaltinis: FP lazerinis diodas
• Maksimali duomenų perdavimo sparta: 1,25 Gbps (NRZ)
• Šviesolaidžio tipas: Daugiamodis (50/62,5 μm)
• Maksimalus atstumas: iki 2 km

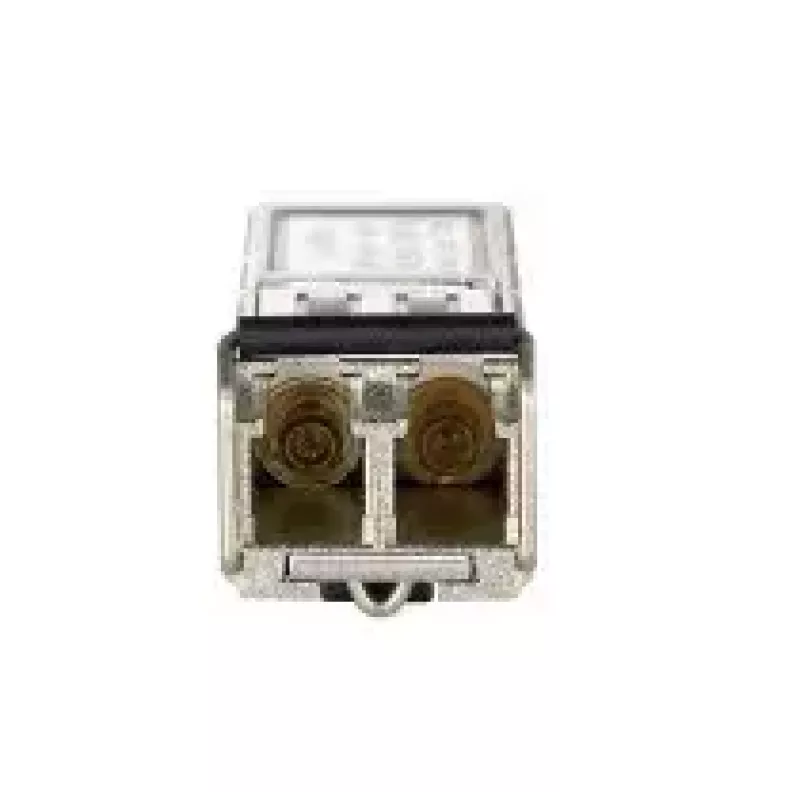

• Jungtis: Dvipusė LC
• Maitinimo šaltinis: +3,3 V
• Formos faktorius: SFP (mažos formos keičiamas modulis)
• Standartai: Suderinamas su IEEE 802.3z
• Sauga: Sukurta atitikti EN 60825-1 (1 klasės lazeris)

Kaip naudoti

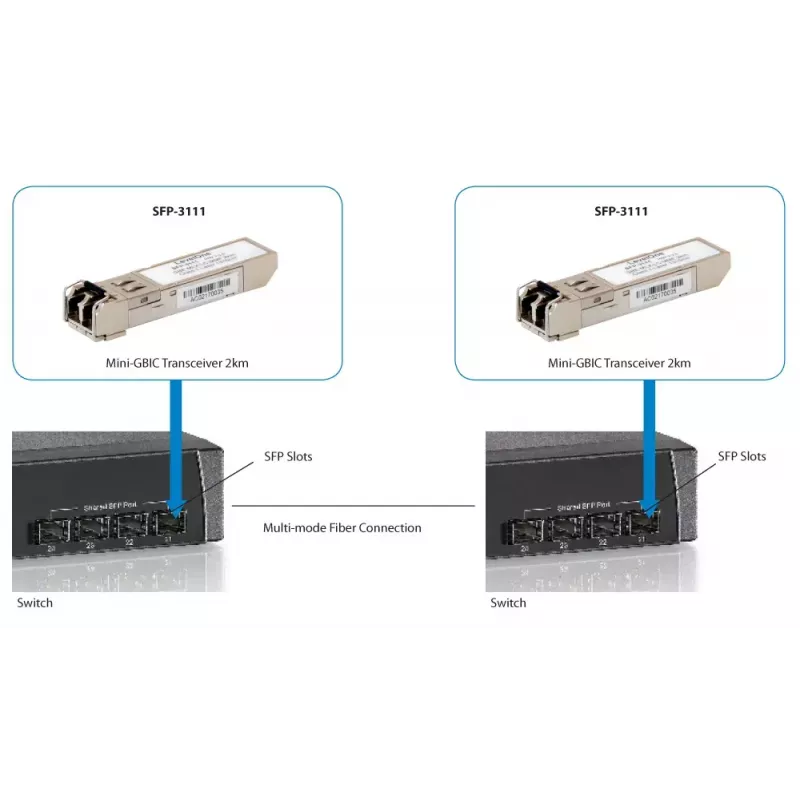

Įkiškite SFP siųstuvą-imtuvą į suderinamą SFP lizdą komutatoriuje, maršrutizatoriuje arba medijos keitiklyje, kol užsifiksuos, tada prijunkite dvipusius LC daugiamodžius šviesolaidžio kabelius (50/62,5 μm) prie modulio. Užtikrinkite, kad prijungtas įrenginys būtų įjungtas ir sukonfigūruotas Gigabit Ethernet darbui 1,25 Gbps sparta pagal poreikį; pačiam moduliui papildomos programinės įrangos nereikia. Laikykitės tinkamo šviesolaidžio tvarkymo ir jungčių švaros, kad išlaikytumėte ryšio kokybę.

Rekomendacijos

Naudokite šį modulį su nurodyto skersmens daugiamodžiu šviesolaidžiu ir neviršykite 2 km atstumo ribos. Prieš įkišdami išvalykite LC jungtis, venkite per didelio šviesolaidžio kabelių lenkimo ir patikrinkite modulio suderinamumą su jūsų tinklo įrangos SFP lizdu bei palaikomais standartais.
