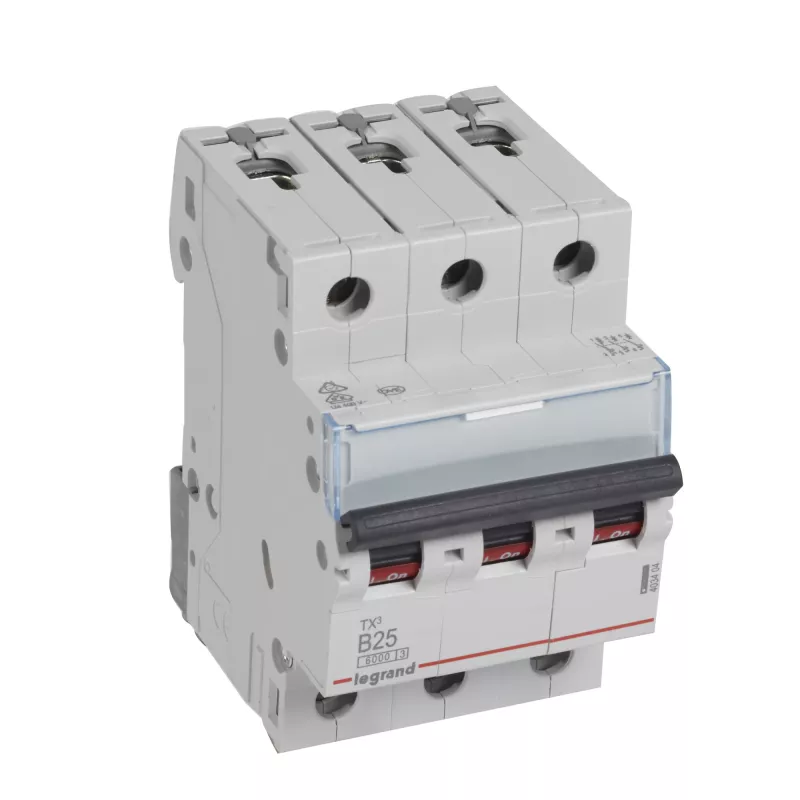

Legrand TX3 grandinės pertraukiklis Miniatiūrinis grandinės pertraukiklis B tipas 3

LEGRAND 403404 TX3 LS B25A 3p 6kA 3M yra tripolis miniatiūrinis grandinės pertraukiklis, kurio vardinė srovė 25 A, su B tipo išjungimo charakteristika, skirtas elektros grandinių apsaugai nuo perkrovų ir trumpųjų jungimų. Įrenginys priklauso TX3 serijai, yra 3 modulių pločio, kad būtų galima kompaktiškai montuoti ant standartinio DIN bėgelio, o vardinė išjungimo geba yra 6 kA, tinkama įprastoms gyvenamosioms ir lengvoms komercinėms skirstomosioms spintoms.

Privalumai

LEGRAND TX3 LS B25A užtikrina aiškią ir pastovią apsaugą su apibrėžta B25A charakteristika grandinėms, kurioms reikalingas B tipo išjungimas. Tripolė konstrukcija užtikrina vienalaikį visų fazių atjungimą, sumažindama nesubalansuotų fazių būsenos riziką. 3M plotis leidžia taupiai išnaudoti vietą skirstomuosiuose skyduose, o 6 kA išjungimo geba užtikrina patikimą gedimo srovių nutraukimą neviršijant įrenginio vardinių ribų.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Sumontuokite grandinės pertraukiklį ant standartinio DIN bėgelio elektros skirstomojoje spintoje, laikydamiesi taikomų laidų klojimo taisyklių. Prijunkite įeinančius ir išeinančius fazinius laidus prie atitinkamų gnybtų, laikykitės gamintojo rekomenduojamo priveržimo momento ir tinkamai paruoškite laidus. Naudokite įrenginį, kad apsaugotumėte atšakines grandines, atitinkančias B25A charakteristiką, ir patikrinkite tinkamą veikimą, įjungdami ir išjungdami pertraukiklį be apkrovos po montavimo.

Rekomendacijos

Prieš montuodami patikrinkite sistemos įtampos suderinamumą ir koordinavimą su prieš srovę esančiais apsauginiais įtaisais. Parinkimą ir laidų sujungimą turėtų atlikti arba patikrinti kvalifikuotas elektrikas, kad būtų užtikrinta atitiktis vietiniams elektros kodeksams ir saugos reikalavimams.
