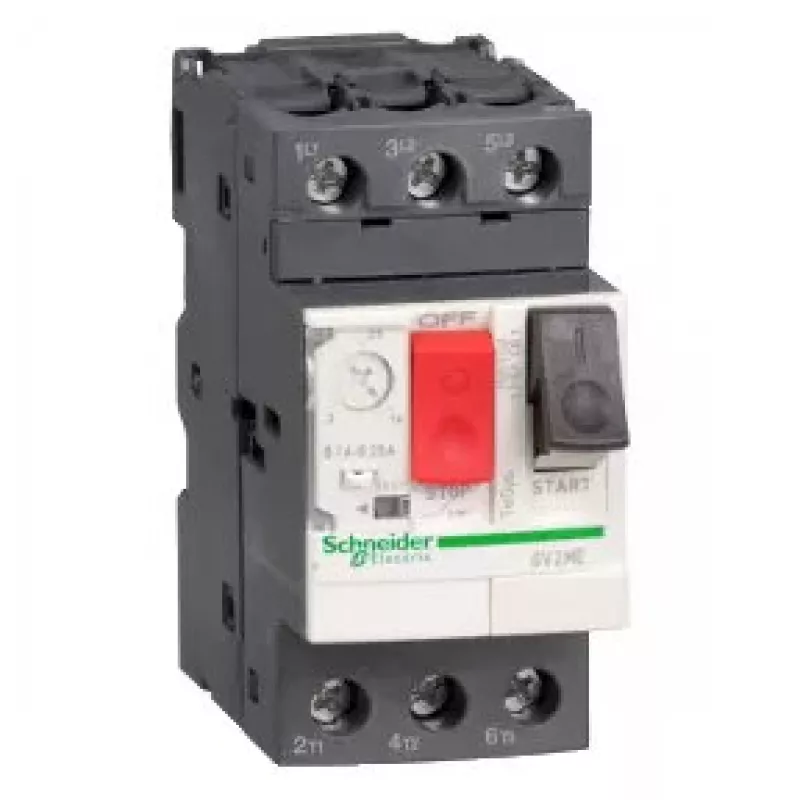

Variklio apsaugos grandinės pertraukiklis Schneider Electric TeSys GV2 GV2ME20 IP20 78,2 mm gylis 89 mm aukštis 260 g

Schneider Electric TeSys GV2 GV2ME20 yra variklio apsaugos grandinės pertraukiklis, skirtas trifazių ir vienfazių variklių terminei-magnetinei apsaugai pramoninėse ir komercinėse instaliacijose. Įrenginys turi IP20 apsaugos klasę ir kompaktišką formą, kurios gylis – 78,2 mm, o aukštis – 89 mm, todėl jį patogu montuoti valdymo spintose ir variklių valdymo skyduose, kur svarbu taupyti vietą. Gaminys užtikrina reguliuojamą apsaugą nuo perkrovų ir integruotą trumpojo jungimo atjungimą, kad sumažėtų variklio pažeidimo ir prastovų rizika.

Privalumai

TeSys GV2GV2ME20 variklio apsaugos grandinės pertraukiklis sujungia kompaktišką korpusą ir IP20 apsaugą, kad būtų galima nesudėtingai montuoti ankštose spintų erdvėse. Jo terminė-magnetinė išjungimo charakteristika užtikrina patikimą apsaugą nuo perkrovų ir trumpųjų jungimų įvairių galių varikliams, o lengva konstrukcija (apie 260 g) palengvina tvarkymą montuojant ir atliekant techninę priežiūrą. Įrenginio patikrinta Schneider Electric surinkimo kokybė užtikrina nuoseklų veikimą ir nuspėjamą išjungimo elgseną kintančiomis apkrovos sąlygomis.

Tinkama naudoti

• Variklių apsaugai pramoniniuose valdymo skyduose ir mašinų paleidimo įrenginiuose
• Komercinių ŠVOK ir siurblių variklių apsaugai
• Modernizavimui ir keitimui esamose variklių valdymo sistemose su ribotu skydo gyliu
• Pritaikymams, kuriems reikia kompaktiškos terminės-magnetinės variklio apsaugos su IP20 korpusu

Pagrindinės specifikacijos

• Apsaugos tipas: terminė-magnetinė variklio apsauga
• Apsaugos laipsnis: IP20
• Gylis: 78,2 mm
• Aukštis: 89 mm
• Svoris: 260 g (apytiksliai)

Kaip naudoti

Sumontuokite variklio apsaugos grandinės pertraukiklį ant suderinamo DIN bėgelio arba skydo pagal elektros spintos išdėstymą ir vietinius laidų sujungimo standartus. Prijunkite variklio maitinimo laidus ir apkrovos gnybtus, kaip nurodyta gamintojo laidų schemoje, nustatykite tinkamą perkrovos diapazoną pagal variklio srovę ir patikrinkite tinkamą veikimą atlikdami funkcinius bandymus prieš paleidžiant. Įsitikinkite, kad įrenginys sumontuotas korpuse, užtikrinančiame tinkamą vėdinimą ir apsaugą nuo pašalinių kūnų pagal IP20 klasę.

Rekomendacijos

Kad variklio apsauga būtų patikima, parinkite tinkamą perkrovos nuostatą pagal variklio vardinėje plokštelėje nurodytą srovę ir patikrinkite suderinamumą su priešais esančiais saugikliais ar grandinės pertraukikliais. Periodiškai tikrinkite jungčių tvirtumą, tikrinkite išjungimo veikimą techninės priežiūros intervalais ir pakeiskite įrenginį, jei pastebimas mechaninis pažeidimas arba nepatikimas išjungimas.
