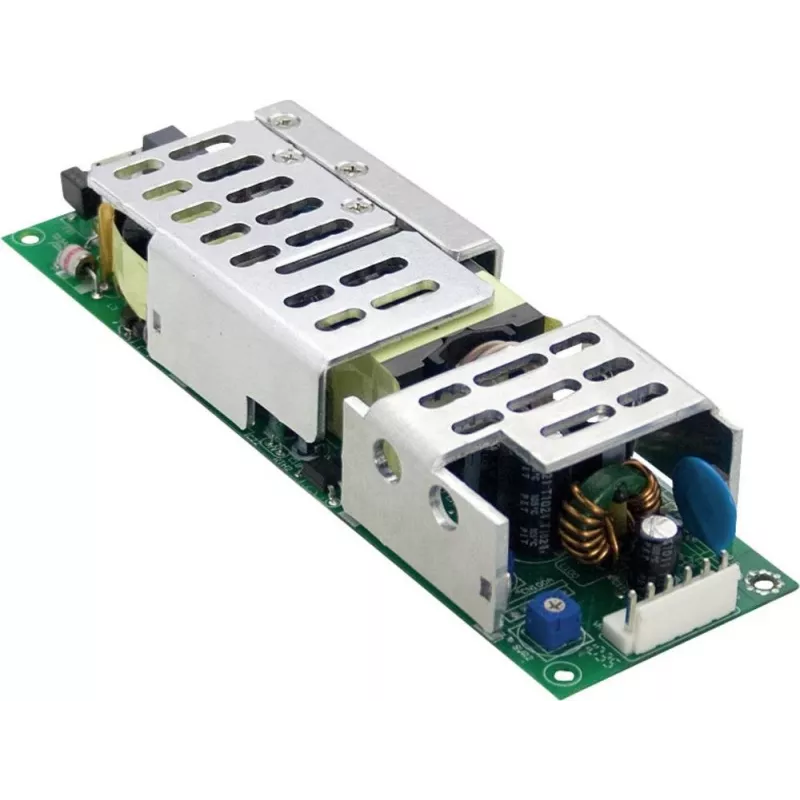

LED tvarkyklė MEAN WELL HLP-80H-30

MEAN WELL HLP-80H-30 yra AC-DC vienos išvesties LED tvarkyklė, tiekianti iki 80 W galios su fiksuota 30 V DC išėjimo įtampa ir maksimalia 2,70 A išėjimo srove. Ji palaiko platų 90–305 VAC kintamosios įtampos įvesties diapazoną ir pagaminta atviro rėmo formos faktoriaus, kompaktiškų matmenų (53 mm plotis, 162 mm gylis), o svoris – apie 300 g. Įrenginys veikia mišriu režimu (CV+CC), užtikrindamas stabilią įtampą ir srovę įvairioms LED apšvietimo reikmėms, ir palaiko pritemdymą 1–10 V, PWM arba varžos valdymu.

Privalumai

HLP-80H-30 sujungia pastovios įtampos ir pastovios srovės veikimą, kad užtikrintų patikimą LED veikimą esant skirtingoms apkrovoms. Platus įėjimo įtampos diapazonas leidžia naudoti regionuose su skirtinga tinklo įtampa. Kompaktiška atviro rėmo konstrukcija ir mažas svoris supaprastina montavimą ir integravimą į šviestuvus ar valdymo įrangą. Integruotos pritemdymo galimybės (1–10 V, PWM, varža) užtikrina suderinamumą su įprastomis apšvietimo valdymo sistemomis.

Tinka

• Vidaus LED šviestuvams, kuriems reikia 30 V DC ir iki 2,70 A
• LED moduliams iškabose ir akcentiniame apšvietime
• Modernizuotiems šviestuvams ir valdymui paruoštiems įrenginiams
• Reikmėms, kurioms reikalingas 1–10 V arba PWM pritemdymas

Pagrindinės specifikacijos

• Prekės ženklas: MEAN WELL
• Modelis / MPN: HLP-80H-30
• Išvestis: 30 V DC, 2,70 A (maks. 80 W)
• Įėjimo įtampa: 90–305 VAC
• Veikimo režimas: Mišrus režimas (CV + CC)
• Formos faktorius: Atviras rėmas
• Pritemdymas: 1–10 V, PWM, varža
• Matmenys (P × G): 53 mm × 162 mm
• Svoris: ≈300 g
• EAN: 4021087021623

Kaip naudoti

Montuokite atviro rėmo tvarkyklę pagal vietinius elektros saugos reikalavimus ir MEAN WELL montavimo rekomendacijas. Prijunkite kintamosios srovės tinklą (90–305 VAC) prie įvesties gnybtų, o LED apkrovą – prie 30 V DC išvesties, laikydamiesi teisingo poliškumo ir neviršydami 2,70 A išėjimo srovės. Pritemdymui naudokite suderinamą 1–10 V valdymo signalą, PWM šaltinį arba rezistorių pagal MEAN WELL pritemdymo laidų sujungimo gaires. Užtikrinkite tinkamą vėdinimą aplink atviro rėmo įrenginį, kad išlaikytumėte vardinį našumą.

Rekomendacijos

Naudokite HLP-80H-30 įrenginiuose, kur tvarkyklė apsaugota nuo tiesioginio kontakto ir drėgmės, nebent būtų numatyta papildoma dėžutė ar apsauga. Patikrinkite LED modulių suderinamumą su 30 V išvestimi ir mišriu CV+CC veikimu. Laikykitės gamintojo duomenų lapo dėl šiluminio valdymo, laidų schemų ir saugos instrukcijų.
