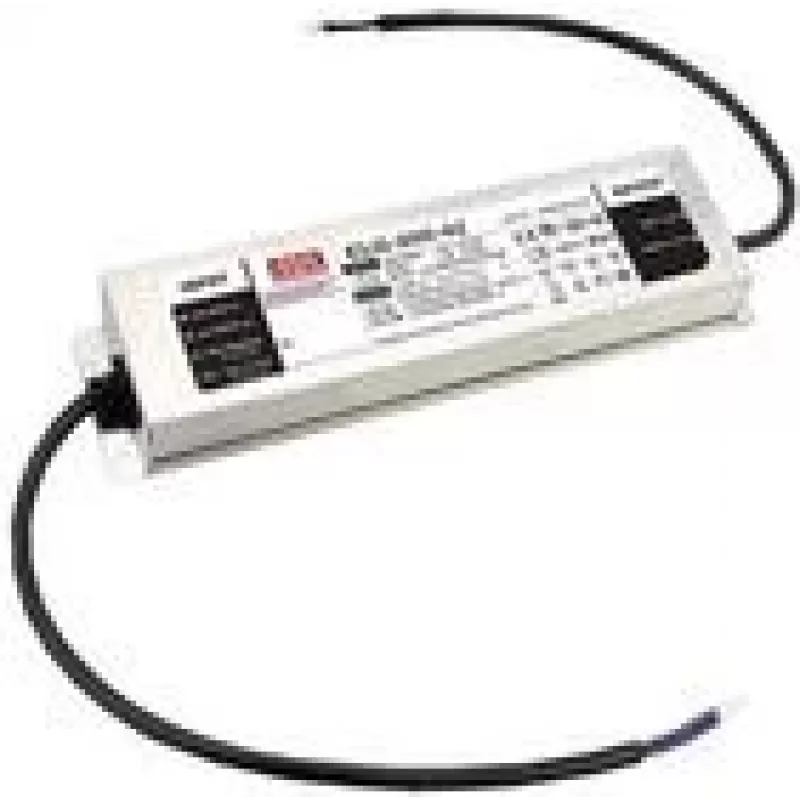

LED tvarkyklė MEAN WELL ELG-200-48-3Y 200W IP20 100-305V 48V

MEAN WELL ELG-200-48-3Y yra kintamosios srovės į nuolatinę srovę vieno išėjimo LED tvarkyklė, derinanti pastovios įtampos ir pastovios srovės veikimą (CV+CC) su aktyviuoju PFC. Ji priima platų įėjimo diapazoną nuo 100 iki 305 V kintamosios srovės ir tiekia fiksuotą 48 V nuolatinės srovės išėjimą iki 4,16 A (200 W). Įrenginys turi kabelinį išėjimą ir kompaktiškus matmenis, kad būtų galima integruoti į vidaus apšvietimo sistemas; IP20 korpuso apsaugos klasė rodo apsaugą, tinkamą sausai vidaus aplinkai.

Privalumai

ELG-200-48-3Y siūlo tiek CV, tiek CC valdymą stabiliam LED veikimui ir apima galios koeficiento korekciją, kad sumažintų tinklo iškraipymus. Platus įėjimo įtampos diapazonas daro ją suderinamą su pasauliniais kintamosios srovės tinklais. Fiksuotas 48 V išėjimas ir 200 W galia leidžia valdyti vidutinio ir didelio masto LED matricas, o kabelinis išėjimas supaprastina laidų prijungimą montuojant. Kompaktiškas dydis palengvina įrengimą vidaus naudojimui skirtuose šviestuvuose ar jungiamosiose dėžutėse.

Tinka

• Vidaus LED skydeliams ir juostiniam apšvietimui
• Architektūriniams ir komerciniams vidaus apšvietimo įrenginiams
• Modernizuojamiems LED įrenginiams, kuriems reikalingas 48 V maitinimas

Pagrindinės specifikacijos

• Prekės ženklas: MEAN WELL
• Modelis: ELG-200-48-3Y (MPN: ELG-200-48-3Y)
• Išėjimas: 48 V nuolatinės srovės, 4,16 A (fiksuotas CC/CV), 200 W
• Įėjimo įtampa: 100–305 V kintamosios srovės
• Konfigūracija: kintamoji srovė į nuolatinę srovę, vienas išėjimas, CV+CC su PFC
• Apsaugos klasė: IP20 (vidaus naudojimui)
• Fizinis dydis (apytiksliai): 71 mm × 244 mm × 37,5 mm
• Išėjimo tipas: kabelinis išėjimas

Kaip naudoti

Prijunkite trijų laidų kintamosios srovės įėjimą (fazę, nulį, žemę) prie suderinamo maitinimo šaltinio, esančio 100–305 V kintamosios srovės diapazone. Nuolatinės srovės kabelinį išėjimą nuveskite prie LED apkrovos, užtikrindami poliškumo ir jungčių suderinamumą. Pritvirtinkite tvarkyklę sausoje vidaus vietoje, atitinkančioje IP20 klasę, ir palikite pakankamą ventiliaciją aplink įrenginį. Patikrinkite, ar bendri LED tiesioginės įtampos ir srovės reikalavimai neviršija fiksuotų 48 V / 4,16 A parametrų.

Rekomendacijos

Naudokite ELG-200-48-3Y vidaus apšvietimo sistemose, kur reikalingas patikimas 48 V, 200 W maitinimo šaltinis. Venkite drėgmės ar dulkių, viršijančių IP20 sąlygas, poveikio ir užtikrinkite tinkamą šiluminį valdymą, kad išlaikytumėte našumą ir ilgaamžiškumą.
