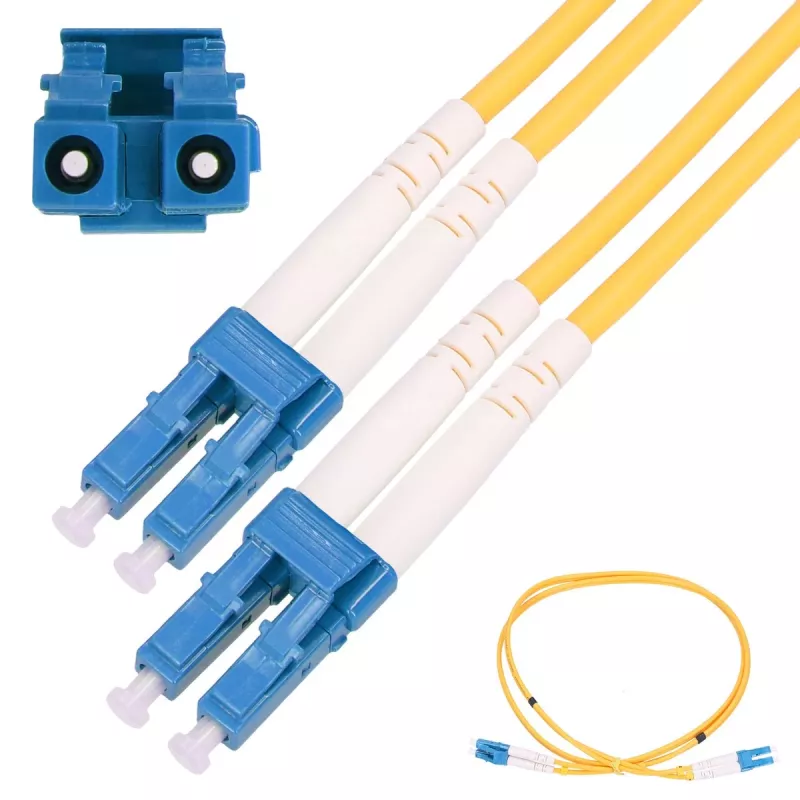

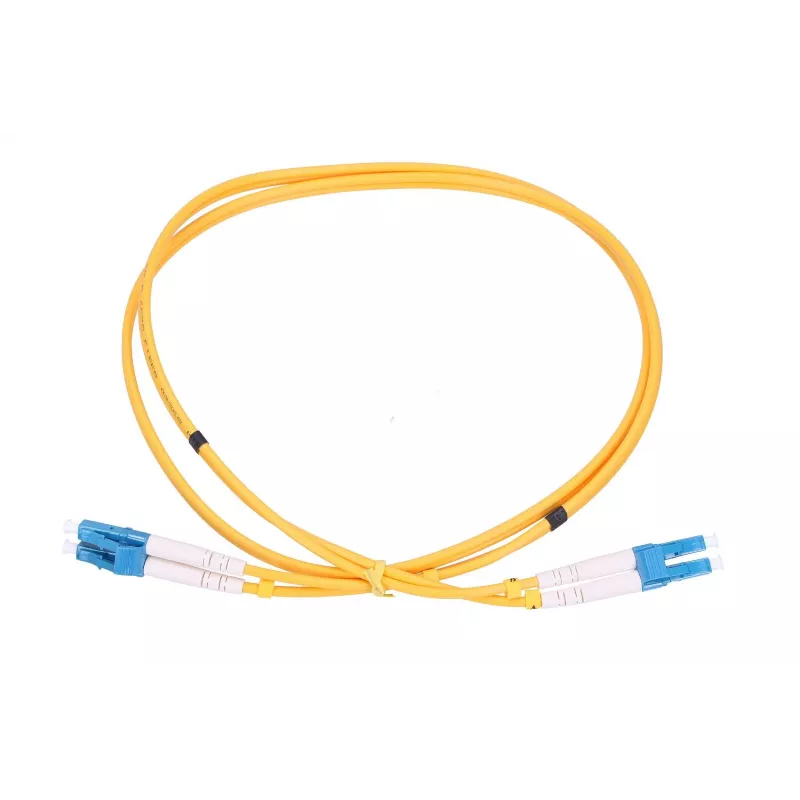

komutacinis kabelis LC/UPC – LC/UPC vienmodis dvipusis 3 mm, 5 m, Extralink

Extralink LC/UPC – LC/UPC vienmodis dvipusis komutacinis kabelis, 3 mm apvalkalas, 5 m ilgis, skirtas mažų nuostolių optinėms jungtims duomenų ir telekomunikacijų tinkluose. Kabelis naudoja G.652D vienmodę skaidulą, tinkamą FTTH ir miestelių kabelinėms sistemoms, su LC/UPC jungtimis abiejuose galuose dvipusėje konfigūracijoje. Šis komutacinis kabelis skirtas trumpų atstumų jungtims tarp aktyviosios įrangos, pataisos skydelių ir galinių įrenginių, kur reikalingas pastovus vienmodis veikimas ir kompaktiškos LC jungtys.

Privalumai

Extralink komutacinis kabelis pasižymi mažais įterpimo nuostoliais ir dideliu grįžtamuoju nuostoliu, atitinkančiu LC/UPC poliruotas jungtis ir G.652D skaidulą, užtikrinant patikimą signalo perdavimą. Jo 3 mm apvalkalas suteikia mechaninę apsaugą ir išlieka lankstus, kad būtų lengva išvedžioti spintose ir vamzdynuose. Dvipusis LC formatas taupo vietą stelažuose ir supaprastina suporuotų skaidulų identifikavimą. Produktas suderinamas su standartine vienmode įranga ir FTTH galiniais įrenginiais.

Tinka

• Jungiklių, medijos keitiklių ir siųstuvų-imtuvų prijungimui duomenų centruose ir tinklo spintose
• Pataisos skydelių ir skaidulų paskirstymo rėmų sąsajai
• FTTH jungtims tarp OLT ir ONU/ONT įrenginių
• Trumpų atstumų miestelių ir miesto vienmodėms linijoms

Pagrindiniai techniniai duomenys

• Skaidulos tipas: vienmodė G.652D (SM)
• Jungties tipas: LC/UPC į LC/UPC dvipusis
• Apvalkalo skersmuo: 3,0 mm
• Ilgis: 5 m
• Konfigūracija: dvipusis (suporuotos skaidulos)
• Poliravimo tipas: UPC (itin fizinis kontaktas)

Kaip naudoti

Išvedžiokite komutacinį kabelį tarp įrangos prievadų, pataisos skydelių ar galinių dėžučių, užtikrindami švelnius lenkimus ir vengdami aštrių įlinkių, kurie gali padidinti slopinimą. Įkiškite kiekvieną LC jungtį į atitinkamą LC lizdą, kol pasigirs spragtelėjimas; užtikrinkite teisingą poliškumą siuntimo / priėmimo poroms. Atjungdami paspauskite LC jungties skląstį ir tiesiai ištraukite. Įrengiant spintose ar loveliuose, perteklinį ilgį pritvirtinkite naudodami kabelių tvarkymo priedus, kad būtų išvengta jungčių ir skaidulos įtempimo.

Rekomendacijos

Laikykite ir naudokite komutacinį kabelį švarioje aplinkoje, kad būtų išvengta jungčių galinių paviršių užteršimo; kai jungtys nesujungtos, naudokite dulkių gaubtelius. Prieš jungdami nuvalykite jungčių galinius paviršius tinkamomis skaidulų valymo priemonėmis. Laikykitės rekomenduojamo minimalaus lenkimo spindulio 3 mm apvalkalo vienmodžiui kabeliui ir venkite tempimo apkrovų jungtims.
