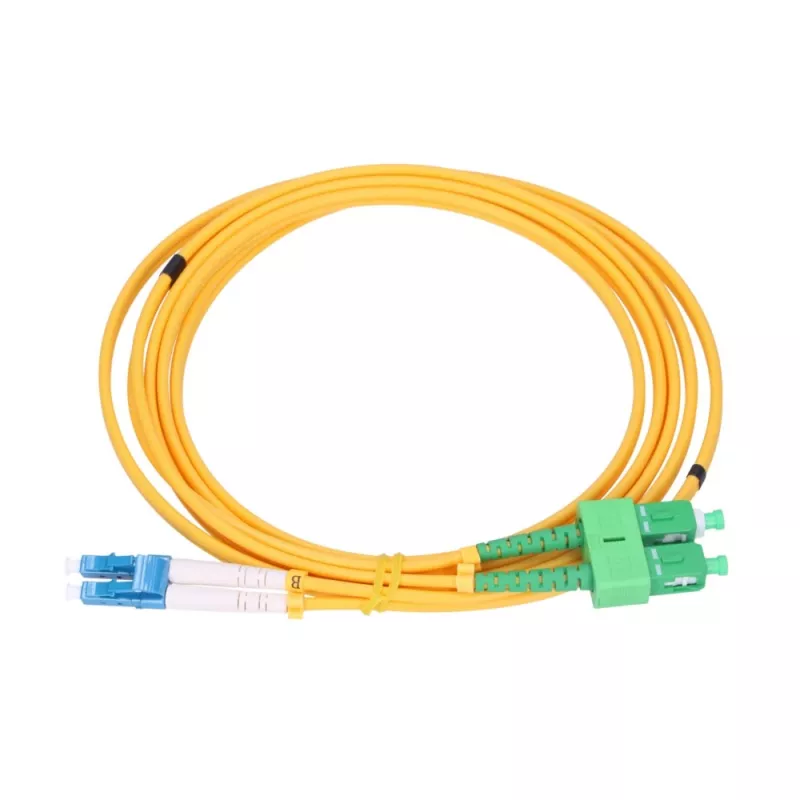

komutacinis kabelis Extralink SC/APC į LC/PC vienmodis dvipusis 9/125 µm 2 mm, 1,5 m

Extralink SC/APC į LC/PC vienmodis dvipusis komutacinis kabelis, 9/125 µm, 2 mm apvalkalas, 1,5 m ilgis, skirtas FTTH ir telekomunikacijų aplinkai, kur reikalingos patikimos pilno dvipusio optinio ryšio jungtys. Kabelis naudoja G.652D vienmodį pluoštą ir sujungia SC/APC jungtį viename gale su LC/PC jungtimi kitame, užtikrindamas suderinamumą tarp įrangos ir pataisos skydų, naudojančių šių tipų jungtis. 2 mm apvalkalas suteikia pusiausvyrą tarp lankstumo ir patvarumo, skirtą jungtims stelažuose ar trumpiems sujungimams.

Privalumai

komutacinis kabelis užtikrina mažus įterpimo nuostolius ir atgalinės spinduliuotės nuostolius, atitinkančius SC/APC ir LC/PC sąsajų charakteristikas, palaikydamas stabilų vienmodį perdavimą. Jo dvipusė konstrukcija leidžia vienu metu perduoti ir priimti kanalus viename kabelio rinkinyje, sumažinant kabelių netvarką. Kompaktiška LC jungtis sumažina prievadų erdvę aktyvioje įrangoje, o SC/APC suteikia kampinį poliravimo kontaktą geresniems atgalinės spinduliuotės nuostoliams sistemose, jautriose atgaliniam atspindžiui.

Tinka

• FTTH abonentų prijungimams ir atšakiniams kabeliams
• Sujungimui tarp optinio pluošto pataisos skydų ir optinių siųstuvų-imtuvų
• Telekomunikacijų lizdams ir klientų patalpų įrangai, reikalaujančiai SC/APC į LC/PC konvertavimo
• Laboratoriniams bandymams ir trumpų nuotolių optinių linijų maršrutizavimui stelažuose

Pagrindinės specifikacijos

• Pluošto tipas: vienmodis G.652D (9/125 µm)
• Kabelio apvalkalo skersmuo: 2 mm
• Konfigūracija: dvipusis (du pluoštai)
• Ilgis: 1,5 m
• Jungtis A: SC/APC (kampinis poliravimas)
• Jungtis B: LC/PC (fizinis kontaktas)

Kaip naudoti

Sulygiuokite ir įkiškite SC/APC jungtį į atitinkamą SC/APC adapterį ar prievadą, kol pasigirs spragtelėjimas, užtikrindami, kad kampinio poliravimo orientacija būtų išlaikyta. Įkiškite LC/PC jungtį į LC prievadą, sulygiuodami fiksatorių ir spausdami, kol užsifiksuos. Naudokite dvipusio kabelio orientaciją, kad suderintumėte perdavimo ir priėmimo kanalus abiejuose galuose. Venkite staigių lenkimų; tiesdami kabelį laikykitės rekomenduojamo minimalaus lenkimo spindulio vienmodžiam pluoštui, kad išvengtumėte padidėjusio slopinimo ar pažeidimų.

Rekomendacijos

Prieš prijungdami valykite jungčių galinius paviršius tinkamomis valymo priemonėmis, o pataisos laidą laikykite švelniai suvyniotą, kad apsaugotumėte 2 mm apvalkalą. Siekiant geriausios optinės veiklos, periodiškai tikrinkite jungtis ir pakeiskite pataisos laidą, jei pastebimi fiziniai pažeidimai ar nuolatiniai nuostoliai.
