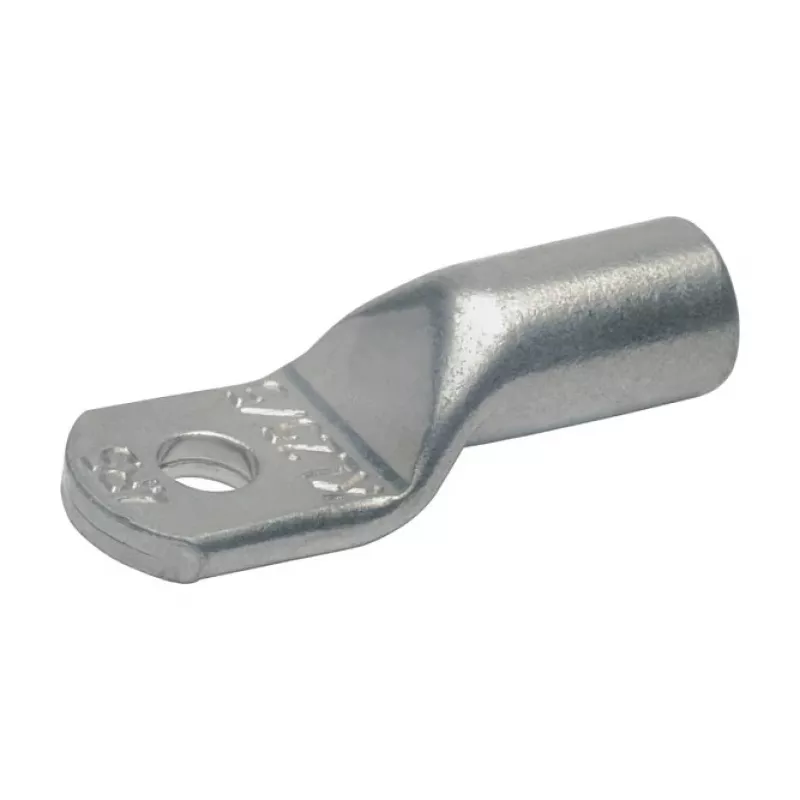

KLAUKE Varinis užspaudžiamas žiedinis antgalis 4R10 25mm² M10

Patikimi ir saugūs elektros jungimai energijos paskirstymo ir pramoninės valdymo sistemose reikalauja kabelio antgalio, kuris atlaikytų dideles sroves ir atšiaurias aplinkos sąlygas. KLAUKE 4R10 varinis užspaudžiamas žiedinis antgalis sukurtas taip, kad užtikrintų nuolatinį, mažos varžos jungimą prie 25 mm² vytų varinių laidininkų, užtikrinant optimalų laidumą ir ilgalaikį veikimą.

Kam jis skirtas

Šis antgalis idealiai tinka elektrikams, skydų gamintojams ir techninės priežiūros specialistams, dirbantiems su energijos paskirstymu, valdymo spintomis ir pramonine įranga. Jis tinka programoms, kurioms reikalingas tvirtas, atsparus korozijai jungimas, atitinkantis DIN 46235 standartą.

Pagrindinės savybės

• Aukšto grynumo elektrolitinis varis (E-Cu) užtikrina puikų elektros laidumą.
• Alavuota danga apsaugo nuo korozijos ir užtikrina patikimą užspaudimą.
• Skirtas 25 mm² vytiems variniams laidininkams su M10 varžto anga (10,5 mm skersmens).
• Rekomenduojamas šešiakampis užspaudimo profilis, užtikrinantis patikimą, dujoms nepralaidų jungimą.
• Neizoliuotas dizainas tinkamas naudoti su termosusitraukiančiais vamzdeliais arba izoliacine juosta.
• Platus darbinės temperatūros diapazonas nuo -55°C iki +150°C, tinkamas sudėtingoms aplinkoms.
• Atitinka RoHS reikalavimus ir yra be halogenų, užtikrinant aplinkos saugą.

Specifikacijos

• Tipas: Užspaudžiamas žiedinis antgalis / kabelio antgalis
• Medžiaga: Elektrolitinis varis (E-Cu), alavuotas
• Kabelio skerspjūvis: 25 mm²
• Varžto anga: M10 (10,5 mm)
• Jungimo būdas: Užspaudimas
• Standarto atitiktis: DIN 46235
• Laidininko suderinamumas: Vyti variniai laidininkai
• Izoliacija: Neizoliuotas
• Temperatūros diapazonas: -55°C iki +150°C
• Varžto angų skaičius: 1
• Rekomenduojama užspaudimo forma: Šešiakampis užspaudimas
• Atitinka RoHS: Taip
• Be halogenų: Taip
• Spalva: Metalinė (sidabrinė/pilka)

Patarimai

Geriausiems rezultatams naudokite kalibruotą šešiakampį užspaudimo įrankį, pritaikytą 25 mm² dydžiui. Įsitikinkite, kad laidininkas yra visiškai įkištas, o užspaudimas yra centre. Po užspaudimo, jei reikia, uždėkite termosusitraukiantį vamzdelį papildomai izoliacijai ir įtempimo mažinimui.
