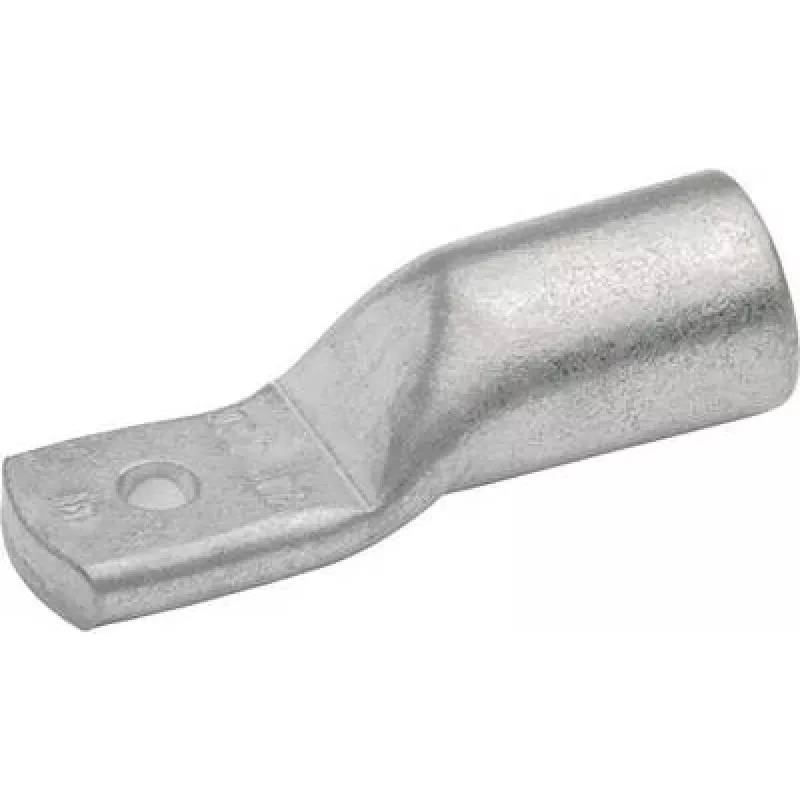

Klauke 7SG10 vamzdinė kabelio antgalis 70 mm² M10 (7SG10)

Pramoninėje skirstomojoje įrangoje ir valdymo spintų montavime būtina patikima ir ilgaamžė 70 mm² varinių laidininkų jungtis. Klauke 7SG10 vamzdinė kabelio antgalis su M10 varžto kiauryme yra suprojektuotas būtent šiai užduočiai. Pagamintas iš elektrolitinio vario ir alavuotas, užtikrinantis pranašesnį atsparumą korozijai, jis garantuoja patikimą suspaudimo jungtį, atlaikančią sudėtingas aplinkos sąlygas.

Pagrindinės specifikacijos

• Kabelio skerspjūvis: 70 mm²
• Varžto kiaurymės skersmuo: M10 (10 mm)
• Medžiaga: Elektrolitinis varis (E-Cu)
• Paviršiaus apdaila: Alavuotas
• Jungimo būdas: Suspaudimas
• Standarto atitiktis: DIN 46235
• Laidininko suderinamumas: Varis, daugiasluoksnis (smulkiai sluoksniuotas ir daugiasluoksnis)
• Vamzdelio konstrukcija: Standartinė, vamzdinė
• Patikros kiaurymė: Taip
• Darbinė temperatūra: -50°C iki +150°C
• Maksimali įtampa: 1000 V (AC/DC)
• Bendras ilgis: 55 mm
• Delno plotis: 22 mm
• Vamzdelio išorinis skersmuo: 14,5 mm
• Vamzdelio vidinis skersmuo: 11,5 mm
• Delno storis: 3,5 mm

Kodėl verta rinktis

7SG10 sujungia aukštą laidumą su puikiu apsauga nuo korozijos dėl alavimo. Vamzdinė konstrukcija užtikrina vienodą suspaudimą, mažą kontaktinę varžą ir didelį mechaninį stiprumą. Patikros kiaurymė leidžia vizualiai patikrinti tinkamą laidininko įkišimą, sumažinant montavimo klaidas. Atitiktis DIN 46235 garantuoja matmenų tikslumą ir veikimo patikimumą.

Idealūs naudojimo atvejai

• Pramoninės elektros instaliacijos
• Skirstomųjų įrenginių ir valdymo skydų laidų prijungimas
• Mašinų ir įrangos jungtys
• Elektros paskirstymo sistemos

Gera žinoti

Norint pasiekti optimalių rezultatų, naudokite tinkamą suspaudimo įrankį, skirtą 70 mm² variniams antgaliams. Antgalis tinka smulkiai sluoksniuotiems ir daugiasluoksniams variniams laidininkams. Platus darbinės temperatūros diapazonas leidžia jį naudoti tiek viduje, tiek lauke, jei užtikrinama tinkama aplinkos apsauga.
