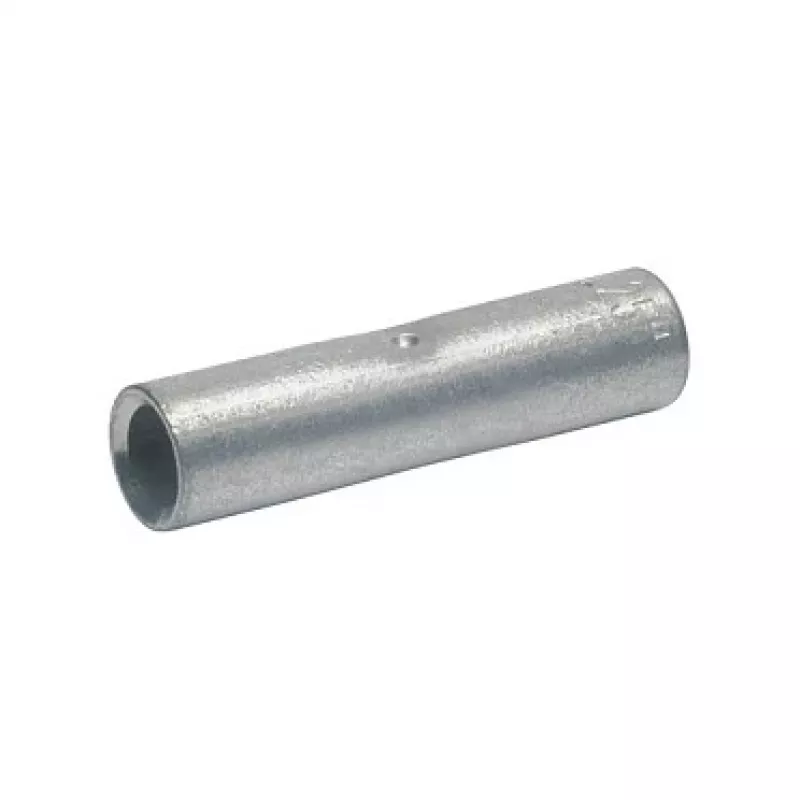

KLAUKE 31R Varinė užspaudžiamoji jungtis 185 mm², įdubų užspaudimas, elektrolitinis varis

Elektrikai ir skydų gamintojai, dirbantys su didelės galios elektros skirstymu, dažnai ieško patikimo būdo sujungti didelius varinius laidininkus be litavimo. KLAUKE 31R varinė užspaudžiamoji jungtis atitinka šį poreikį: tvirta, cilindro formos įvorė iš elektrolitinio vario, skirta 185 mm² laidininkams, montuojama standartiniu įdubų užspaudimo įrankiu. Ji sukuria nuolatinį, mažos varžos sujungimą, atsparų vibracijai ir temperatūros ciklams, todėl yra būtina pramoniniuose skirstomuosiuose įrenginiuose, transformatorių jungtyse ir pastatų magistralėse.

Pagrindinės specifikacijos

• Jungties tipas: užspaudžiamoji jungtis (įvorė) neizoliuotiems variniams laidininkams
• Laidininko skerspjūvis: 185 mm²
• Medžiaga: elektrolitinis varis (E-Cu), be dangos
• Užspaudimo būdas: įdubų užspaudimas (Kerbpressung) su atitinkamais presformomis
• Suderinamos laidininkų klasės: smulkiagijai, gijiniai ir viengijiai (2, 5, 6 klasės)
• Matmenys: ilgis 70 mm, išorinis skersmuo 22 mm, vidinis skersmuo 18,5 mm
• Darbinės temperatūros diapazonas: nuo -5 °C iki +70 °C
• Vardinė įtampa: iki 1000 V
• Atitinka RoHS: taip
• Pakavimo vienetas: 1 vnt.

Kodėl verta rinktis

31R pagamintas iš aukšto grynumo elektrolitinio vario, pasižyminčio puikiu laidumu ir plastiškumu. Stora sienelė ir tikslus vidinis kanalas užtikrina glaudų kontaktą su laidininku prieš užspaudimą, sumažindami tuštumų ar karštųjų taškų riziką. Kadangi varis yra be dangos, jį galima naudoti sausoje patalpoje arba apsaugotose spintose be papildomos korozijos rizikos. Įdubų užspaudimo metodas yra plačiai pripažintas ir, naudojant kalibruotus įrankius, sukuria dujoms nepralaidžią jungtį, užtikrinančią ilgalaikį stabilumą.

Idealiai tinka

• Didelio skerspjūvio laidininkų sujungimui žemos įtampos skirstomuosiuose skydeliuose
• Transformatorių antrinių apvijų ar variklių maitinimo kabelių užbaigimui
• Nuolatinių jungčių kūrimui šynų sistemose ir pramoninėje įrangoje
• Sunkiųjų varinių laidų remontui ar prailginimui komerciniuose pastatuose

Svarbu žinoti

Visada naudokite užspaudimo įrankį su presformomis, skirtomis 185 mm² varinėms jungtims, ir laikykitės gamintojo nurodymų dėl įdubų gylio ir skaičiaus. Jungtis tiekiama atskirai; užsisakykite reikiamą kiekį savo projektui. Lauko ar korozinėje aplinkoje po užspaudimo rekomenduojama papildomai apsaugoti, pavyzdžiui, termosusitraukiančiu vamzdeliu ar izoliacine juosta.
