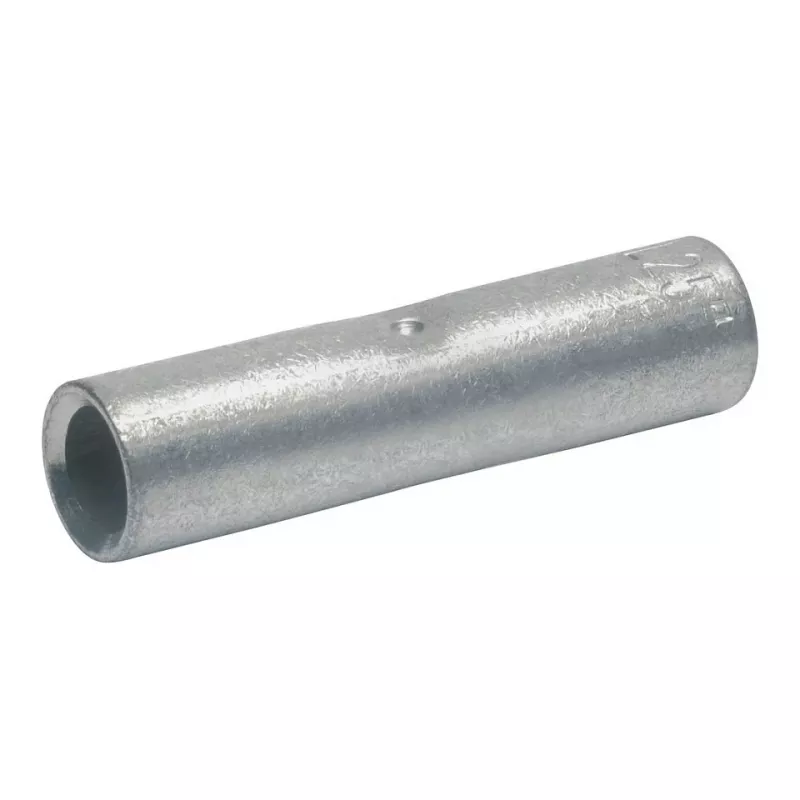

Klauke 27R vamzdinis užspaudimo jungtis 70 mm² variniams laidininkams, alavuota, 60 mm ilgio

Patikimi, mažos varžos sujungimai 70 mm² variniams laidininkams reikalauja jungties, kuri išlaiko vientisumą esant mechaniniam įtempimui ir temperatūros ciklams. Klauke 27R vamzdinė užspaudimo jungtis atitinka šį poreikį dėl tvirtos, alavuotos elektrolitinio vario konstrukcijos, sukurtos patikimam šešiakampiam užspaudimui ir ilgalaikiam veikimui žemos įtampos įrenginiuose.

Kam skirta

Elektrikai, skydų gamintojai ir techninės priežiūros specialistai, dirbantys su elektros paskirstymu, įžeminimo sistemomis ar pramonine įranga, ras 27R nepakeičiamą. Jis tinka profesionalams, kuriems reikia patikimo, korozijai atsparaus sujungimo kietiems arba vytiems variniams laidininkams be izoliacijos.

Pagrindinės savybės

• Aukšto grynumo elektrolitinis varis (E-Cu) su galvanine alavo danga puikiam laidumui ir atsparumui korozijai.
• Sukurta 70 mm² variniams laidininkams, su įmontuotu laidininko atrama tiksliam įkišimui.
• Šešiakampis užspaudimo profilis užtikrina vienodą, dujoms nepralaidų sujungimą naudojant rekomenduojamus Klauke įrankius.

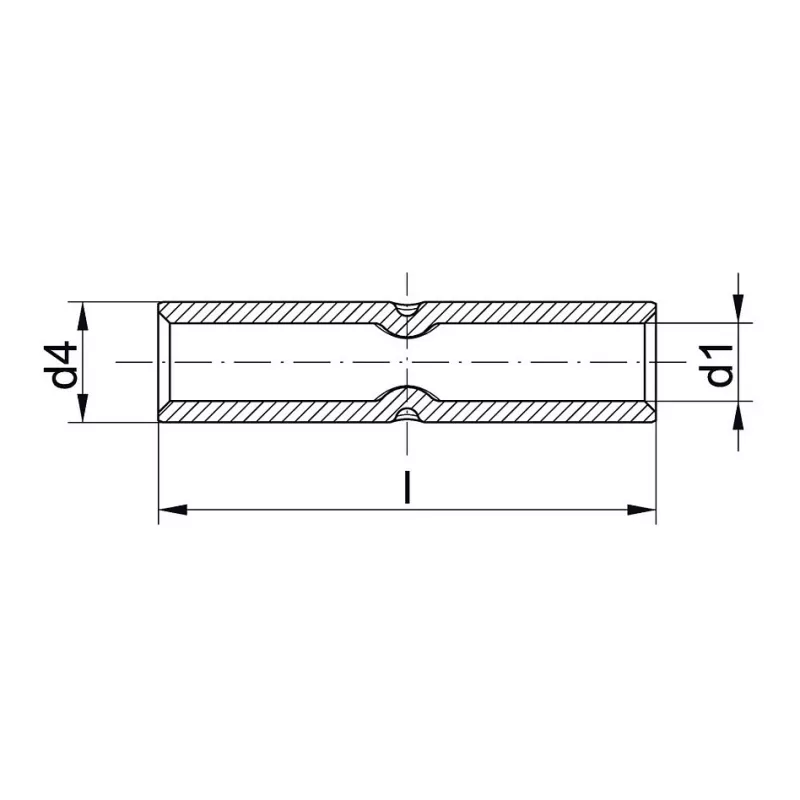

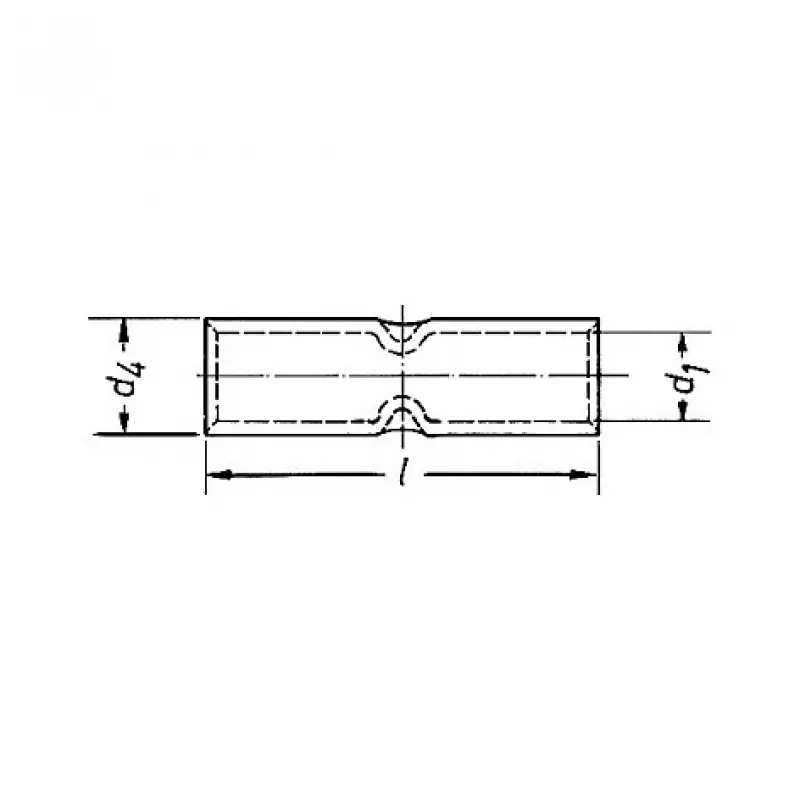

• Kompaktiškas 60 mm ilgis su 11,5 mm vidiniu ir 15 mm išoriniu skersmeniu, tinka ankštoms erdvėms.
• Darbinės temperatūros diapazonas nuo -40°C iki +125°C, atitinka RoHS.

Specifikacijos

• Jungties tipas: vamzdinė užspaudimo jungtis
• Medžiaga: elektrolitinis varis (E-Cu), galvanizuotai alavuotas
• Laidininko skerspjūvis: 70 mm²
• Laidininko medžiagos suderinamumas: varis
• Konstrukcijos ypatybė: su laidininko atrama
• Užspaudimo būdas: šešiakampis užspaudimas
• Bendras ilgis: 60 mm
• Vidinis skersmuo (nominalus): 11,5 mm
• Išorinis skersmuo (nominalus): 15 mm
• Įtampos taikymas: žema įtampa (neizoliuota)
• Darbinės temperatūros diapazonas: -40°C iki +125°C
• Atsparumas korozijai: taip
• Įrankių suderinamumas: optimizuota Klauke užspaudimo įrankiams
• Atitinka RoHS: taip

Patarimai

Visada naudokite kalibruotą šešiakampį užspaudimo įdėklą, atitinkantį jungties dydį, kad pasiektumėte optimalių rezultatų. Nuimkite izoliaciją iki viso įkišimo gylio, kol laidininkas pasieks atramą, ir patikrinkite užspaudimą go/no-go matuokliu. Atšiauriomis sąlygomis po užspaudimo apsvarstykite papildomą izoliaciją arba sandarinimą.
