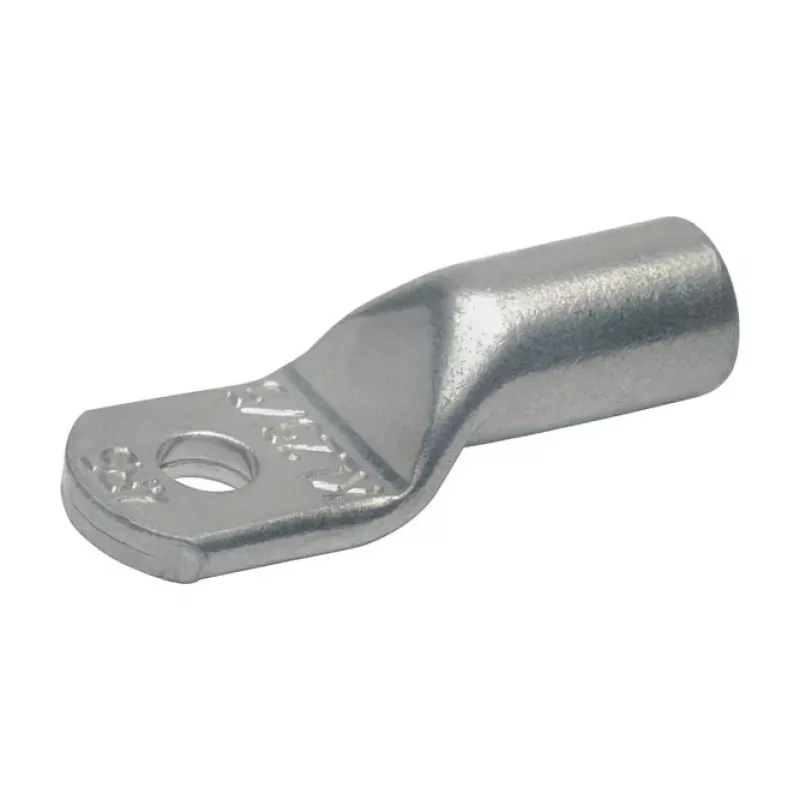

KLAU Varinis vamzdinis kabelio antgalis 12R10 240 mm² M10, alavuotas, DIN 46235

Užtikrinkite patikimas didelės srovės jungtis pramoninėse ir energetikos srityse su KLAU variniu vamzdiniu kabelio antgaliu 12R10. Šis alavuotas varinis antgalis skirtas 240 mm² laidininkams ir M10 varžtams, užtikrina patikimą, mažos varžos galinę jungtį, atsparią vibracijai, temperatūros ciklams ir atšiaurioms aplinkoms. Šešiakampio presavimo profilis užtikrina dujoms nepralaidžią jungtį, o patikros anga leidžia vizualiai patikrinti, ar laidininkas visiškai įstatytas.

Kam skirtas

Šis kabelio antgalis idealiai tinka elektrikams, skydų gamintojams ir techninės priežiūros specialistams, dirbantiems su elektros skirstymu, skirstyklomis, variklių jungtimis ir įžeminimo sistemomis. Jis tinka vientisiems, suvyitemsiems ir smulkiagijiams variniams laidininkams iki 240 mm², todėl yra universalus tiek naujiems įrengimams, tiek modernizavimui.

Pagrindinės savybės

• Didelio laidumo elektrolitinis varis (E-Cu) su alavo danga, užtikrinančia atsparumą korozijai
• Šešiakampio presavimo profilis užtikrina vienodą suspaudimą ir optimalų elektrinį kontaktą
• Patikros anga, skirta lengvai patikrinti laidininko įstatymo gylį
• Atitinka DIN 46235 matmenų ir veikimo reikalavimus
• Platus darbinės temperatūros diapazonas nuo -55°C iki +150°C
• Atitinka RoHS, tinka aplinkai jautriems projektams

Specifikacijos

• Laidininko skerspjūvis: 240 mm²
• Varžto angos dydis: M10 (10,5 mm skersmuo)
• Bendras ilgis: 90 mm
• Kontakto plotis: 32 mm
• Vamzdžio išorinis skersmuo: 22 mm
• Medžiaga: elektrolitinis varis, alavuotas
• Presavimo tipas: šešiakampis
• Tinkamos laidininkų klasės: 1, 2, 5, 6 (vientisas, suvytas, smulkiagijis)
• Vardinė įtampa: iki 1000 V (neizoliuotas)

Patarimai

Visada naudokite kalibruotą šešiakampio presavimo įrankį, atitinkantį antgalio dydį, kad pasiektumėte nurodytą ištraukimo jėgą. Po presavimo patikrinkite patikros angą, kad įsitikintumėte, jog laidininkas visiškai įstatytas. Lauko ar korozinėje aplinkoje papildomai uždenkite antgalį termosusitraukiančia izoliacija, kad užtikrintumėte papildomą apsaugą.
