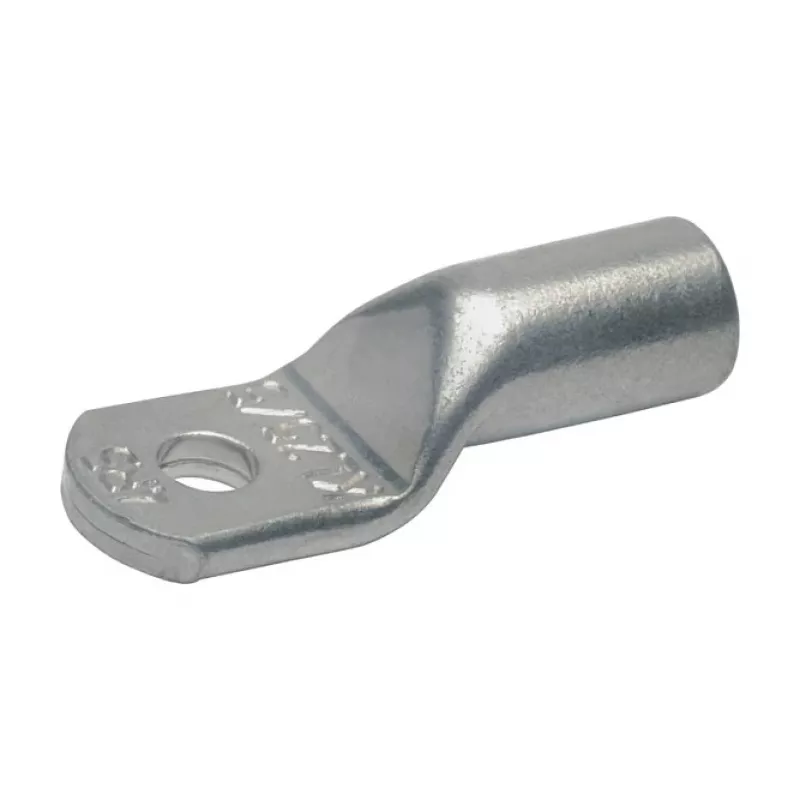

KLAU Varinis užspaudžiamas kabelio antgalis 5R12 35 mm² M12

Jungiant 35 mm² varinį laidininką prie M12 srieginės smeigės, patikimas ir ilgaamžis užbaigimas yra būtinas saugiems elektros įrenginiams. KLAU 5R12 varinis užspaudžiamas kabelio antgalis užtikrina tvirtą sprendimą, garantuojantį mažos varžos ir mechaniškai stabilias jungtis sudėtingomis sąlygomis.

Kam jis skirtas

Šis kabelio antgalis skirtas elektrikams, skydų gamintojams ir priežiūros specialistams, kuriems reikia užbaigti 35 mm² skerspjūvio varinius laidininkus prie M12 smeigių. Jis tinka smulkiagijų, daugiagijų ir vientisų varinių laidininkų gijoms, todėl yra universalus įvairiose pramoninėse ir komercinėse srityse.

Pagrindinės savybės

• Pagamintas iš aukšto laidumo elektrolitinio vario (E-Cu) puikiam elektriniam veikimui.
• Skirtas užspausti ant 35 mm² varinių laidininkų, užtikrinant saugų ir dujoms nepralaidų sujungimą.
• Turi 12 mm skylę smeigei (M12), kad būtų lengvai montuojamas ant varžtų ar gnybtų.
• Atitinka DIN 46235 standartą, garantuojantį matmenų tikslumą ir patikimumą.
• Neapdorotas (blizgus) paviršius, leidžiantis pasirinktinai alavuoti ar dengti, jei reikia.
• Viena tvirtinimo anga paprastam montavimui.
• Tvirta konstrukcija su 2,5 mm medžiagos storiu ilgaamžiškumui.
• Bendras ilgis 45 mm, užtikrinantis pakankamą įvorės ilgį tinkamam užspaudimui.

Specifikacijos

• Prekės ženklas: GUSTAV KLAUKE GMBH
• Modelis: 5R12
• MPN: 5R12
• EAN: 4012078048682
• Kabelio skerspjūvis: 35 mm²
• Smeigės angos skersmuo: 12 mm (M12)
• Jungimo tipas: Užspaudimas
• Medžiaga: Elektrolitinis varis (E-Cu)
• Standartas: DIN 46235
• Paviršiaus apdorojimas: Neapdorotas (blizgus)
• Antgalio tipas: Vamzdinis kabelio antgalis / žiedinis gnybtas
• Tvirtinimo angų skaičius: 1
• Vidinis skersmuo (vamzdelio): 8,5 mm
• Išorinis skersmuo (vamzdelio): 12 mm
• Žiedo plotis: 20 mm
• Medžiagos storis: 2,5 mm
• Bendras ilgis: 45 mm
• Paskirtis: Variniams laidininkams (smulkiagijai, daugiagijai, vientisai)
• Temperatūros diapazonas: Iki +105°C (priklausomai nuo naudojimo)
• Spalva: Varis (natūrali)

Patarimai

Naudokite tinkamą užspaudimo įrankį su teisingu matricos dydžiu 35 mm² laidininkams, kad pasiektumėte patikimą, dujoms nepralaidų sujungimą. Įsitikinkite, kad laidininkas yra visiškai įkištas į įvorę prieš užspaudžiant. Jei reikia alavuoti ar dengti, atlikite po užspaudimo, kad nesugadintumėte užspaudimo jungties.
