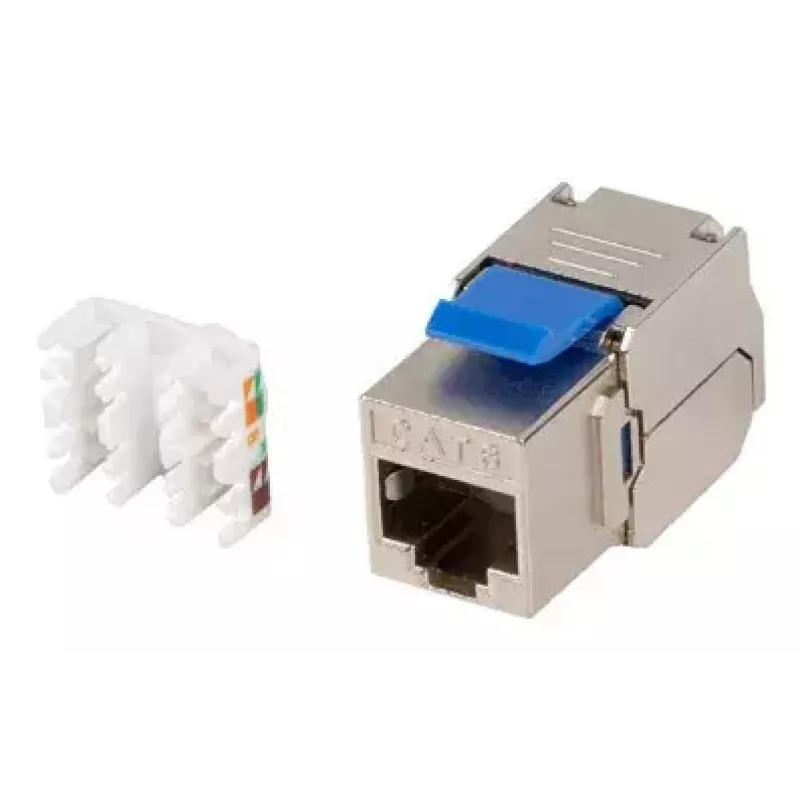

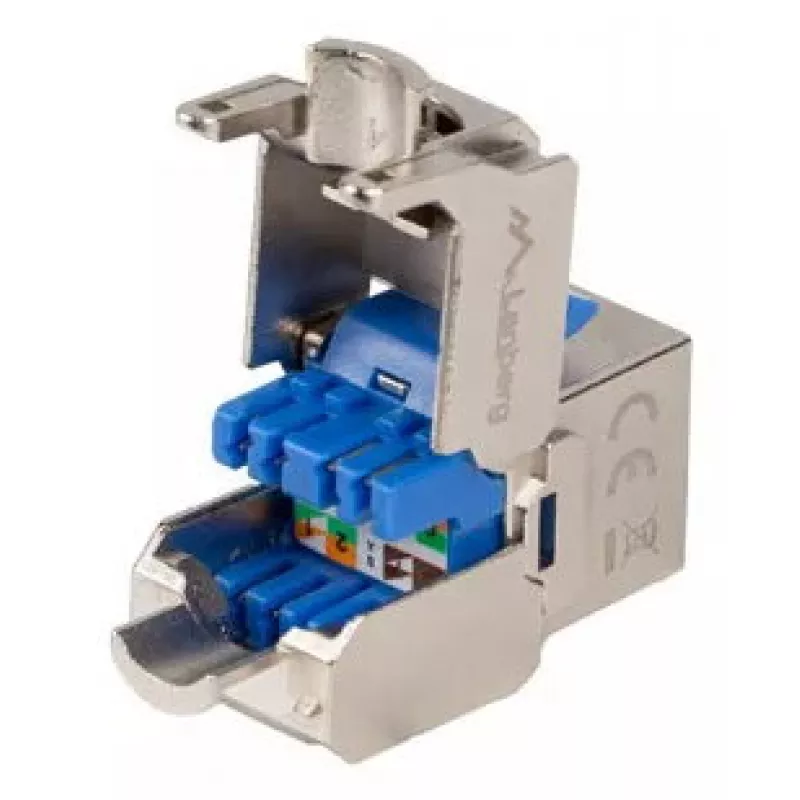

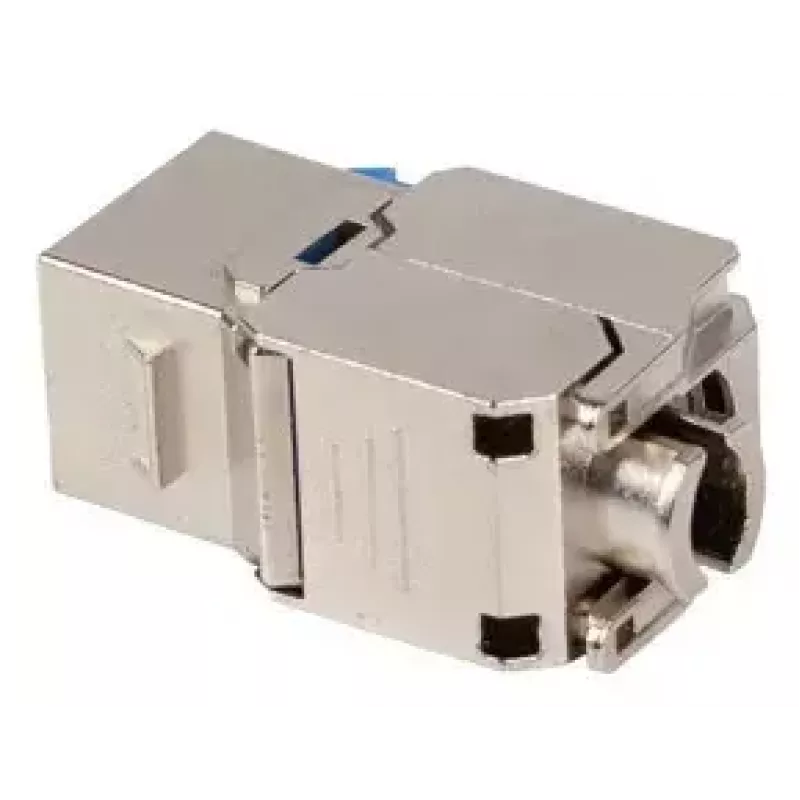

Keystone modulis Lanberg KSF6-4000 Plokščias RJ-45 jungtis Mėlyna Sidabrinė

Keystone RJ45 CAT.6 FTP lizdas, suderinamas su standartiniais keystone adapteriais (16,10 x 14,50 mm), skirtas modulinėms instaliacijoms. Lanberg KSF6-4000 yra plokščias keystone modulis su RJ-45 jungtimi, turintis IDC dangtelį, spalvomis koduotą 568A/B žymėjimą ir universalius lizdų jungtis, suderinamas su LSA įrankiais. Jo kompaktiški matmenys (14,5 mm plotis, 34 mm gylis, 19,5 mm aukštis) leidžia jį naudoti 45x45 rėmeliuose, elektros instaliacijos rėmuose ir moduliniuose skyduose.

Privalumai

Modulis palaiko CAT6 FTP kabelių sistemas ir suteikia plokščią RJ-45 išvadą, taupantį vietą. Spalvomis koduoti 568A/B žymėjimai supaprastina užbaigimą, o IDC dangtelis apsaugo jungtis. Suderinamumas su standartinėmis keystone angomis ir LSA suderinamomis lizdinėmis jungtimis užtikrina platų suderinamumą su įprastais montavimo rėmais ir užbaigimo įrankiais.

Tinka

• Sieninėms rozetėms ir 45x45 adapteriams
• Elektros instaliacijos rėmams ir įleidžiamiems skydams
• Patch panelėms ir moduliniams paskirstymo rėmams
• Vietoje atliekamiems tinklo užbaigimams naudojant LSA tipo įrankius

Pagrindinės specifikacijos

• Modelis: Lanberg KSF6-4000
• Jungtis: RJ-45, CAT6 FTP
• Užbaigimas: IDC su spalviniu kodu 568A/B
• Suderinamumas: Standartinė keystone anga 16,10 x 14,50 mm
• Matmenys (P x G x A): 14,5 × 34 × 19,5 mm
• Lizdo tipas: Universalus, suderinamas su LSA
• Prekės ženklas: LANBERG
• MPN: KSF6-4000
• EAN: 5901969439533

Kaip naudoti

Įstatykite Keystone modulį į suderinamą keystone adapterį arba rozetės angą, kol jis užsifiksuos. Nuimkite ir paruoškite CAT6 FTP kabelį, išdėliokite poras pagal nurodytą 568A arba 568B spalvinį kodą ir užbaikite naudodami IDC, nuspausdami dangtelį arba naudodami tinkamą presavimo įrankį. Patikrinkite jungtį tinklo testeriu po įrengimo.

Rekomendacijos

Naudokite modulį aplinkoje, kur reikalingas CAT6 FTP ekranavimas, ir visoje instaliacijoje išlaikykite tinkamą porų orientaciją (568A arba 568B). Kad rezultatai būtų patikimi, naudokite LSA suderinamus užbaigimo įrankius ir patikrinkite kiekvieną liniją po užbaigimo. Saugokite modulį nuo per didelio mechaninio poveikio ar drėgmės.
