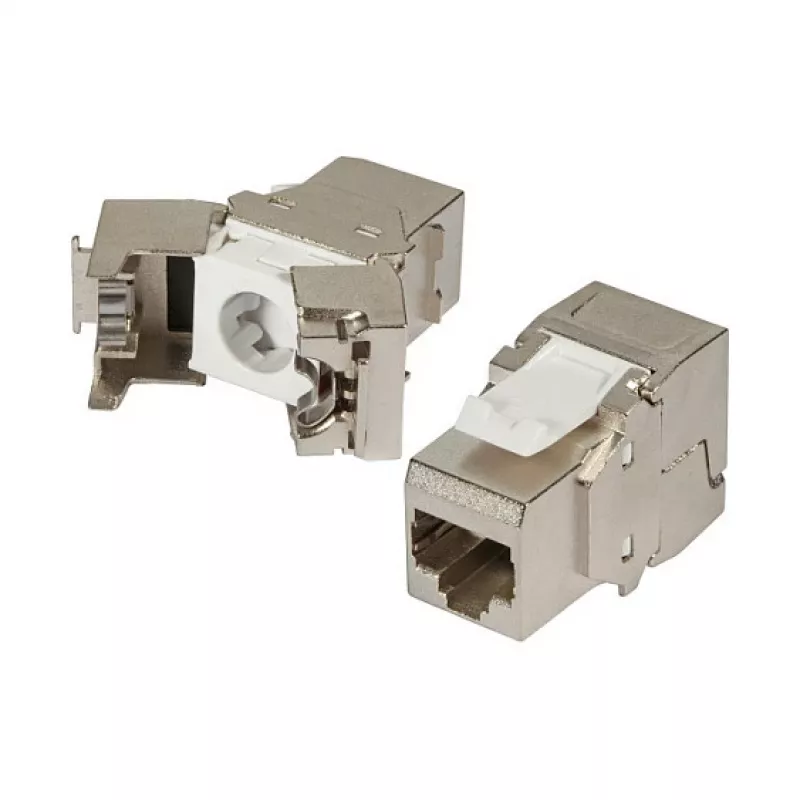

Keystone modulis EFB Elektronik E-20072 Plokščias Sidabrinis RJ-45

Ekranuotas keystone lizdas su cinko liejinio korpusu ir atskiru dulkių dangteliu, skirtas naudoti struktūrizuotose kabelių sistemose. Kompaktiškas kabelių išankstinio rūšiavimo įtaisas palaiko laidininkų dydžius AWG 24/1 iki AWG 22/1 ir užtikrina porų valdymą pagal TIA 568A/B spalvų kodus. Lizdas palaiko maitinimą per eternetą (PoE) ir PoE+ pagal IEEE 802.3af/at ir tinka montuoti skirstomuosiuose skyduose bei rėmuose su keystone anga (nesuderinama su UAE lizdais). Komplekte yra įtempimo sumažinimo elementas su kabelių raiščiais, skirtas kabeliui pritvirtinti.

Privalumai

Ekranuotas cinko liejinio korpusas užtikrina geresnę apsaugą nuo elektromagnetinių trukdžių ir mechaninį patvarumą, o atskiras dulkių dangtelis išlaiko kontaktinę sritį švarią tvarkant ir montuojant. Kompaktiškas išankstinis rūšiavimas supaprastina AWG 24/1 iki AWG 22/1 laidininkų užbaigimą, o įmontuotas porų valdymas užtikrina teisingą laidų sujungimą pagal TIA 568A/B. Palaikymas IEEE 802.3af/at leidžia naudoti su PoE ir PoE+ įrenginiais. Integruotas įtempimo sumažinimas ir kabelių raiščių tvirtinimo taškai padeda išlaikyti kabelio vientisumą ir sumažina įtempimą ant jungčių.

Pagrindinės specifikacijos

• Korpuso medžiaga: cinko liejinys, ekranuotas
• Dulkių dangtelis: atskiras, nuimamas
• Suderinami laidininkų dydžiai: AWG 24/1 – AWG 22/1
• Porų valdymas: TIA 568A / TIA 568B spalvų kodai
• PoE palaikymas: IEEE 802.3af (PoE) ir IEEE 802.3at (PoE+)
• Montavimas: keystone anga skirstomuosiuose skyduose ir rėmuose (ne UAE)
• Įtempimo sumažinimas: komplekte kabelių raiščiai

Kaip naudoti
