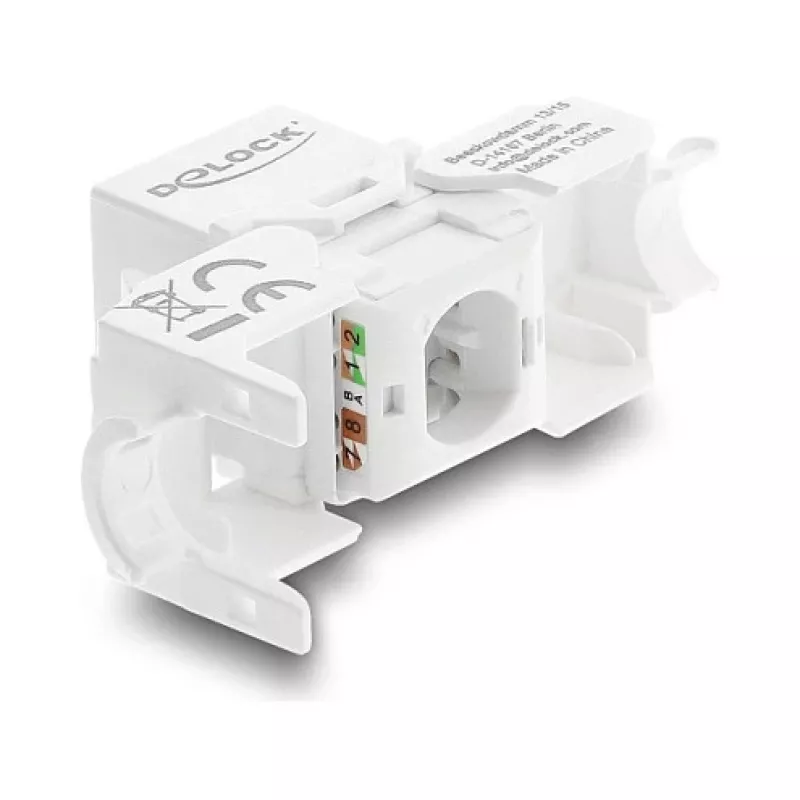

Keystone modulis DELOCK RJ45 į LSA Cat.6 UTP, montavimas be įrankių, su dulkių gaubteliu, plokščias, 16×31,8×19,4 mm, balta/juoda

DELOCK Keystone modulis yra be įrankių montuojama jungtis, skirta Cat.6 UTP tinklo kabeliams, apjungianti RJ45 lizdą su LSA užspaudimo sąsaja. Plokščias korpusas yra 16 × 31,8 × 19,4 mm matmenų ir turi dulkių gaubtelį, apsaugantį kontaktų sritį, kai jungtis nenaudojama. Galimos baltos ir juodos spalvos, skirtas greitam įsegimui į keystone skydus, sieninius rėmelius ar paviršinio montavimo dėžutes, supaprastinantis Cat6 UTP kabelių užbaigimą vietoje be specialių presavimo įrankių.

Privalumai

Šis keystone modulis siūlo beįrankinį LSA užspaudimą, leidžiantį greitai ir patikimai prijungti vientisus ir suvytus 22–24 AWG laidininkus. Plokščia forma sumažina išsikišimą už sieninių rėmelių ir negiliose dėžutėse, o integruotas dulkių gaubtelis apsaugo jungties kontaktus montavimo ar laikino atjungimo metu. RJ45 sąsaja atitinka standartinį komutavimą ir tinklo įrangą, palaikydama Cat.6 UTP našumą tipinėms vietinio tinklo programoms.

Kam tinka

Pagrindinės specifikacijos

Kaip naudoti

Paruoškite Cat.6 UTP kabelį, nuimdami išorinį apvalkalą, kad atidengtumėte laidininkus, ir išdėstykite poras pagal pasirinktą laidų sujungimo standartą. Įkiškite kiekvieną laidininką į atitinkamą keystone modulio LSA lizdą ir spauskite, kol kontaktai užsifiksuos; beįrankinis mechanizmas pritvirtina laidus be presavimo įrankio. Įsekite modulį į suderinamą keystone angą skyde, sieniniame rėmelyje ar paviršinio montavimo dėžutėje. Uždarykite dulkių gaubtelį, kai lizdas nenaudojamas, kad apsaugotumėte kontaktus nuo dulkių ir šiukšlių.

Rekomendacijos

Siekiant patikimo veikimo, naudokite Cat.6 UTP kabelį ir užtikrinkite teisingą porų išdėstymą prieš užspaudimą. Venkite per didelio laidininkų ilgio modulio viduje ir po montavimo patikrinkite vientisumą bei laidų sujungimo tvarką tinklo testeriu. Nenaudojamus modulius laikykite uždarius dulkių gaubtelį, kad išvengtumėte užteršimo.
