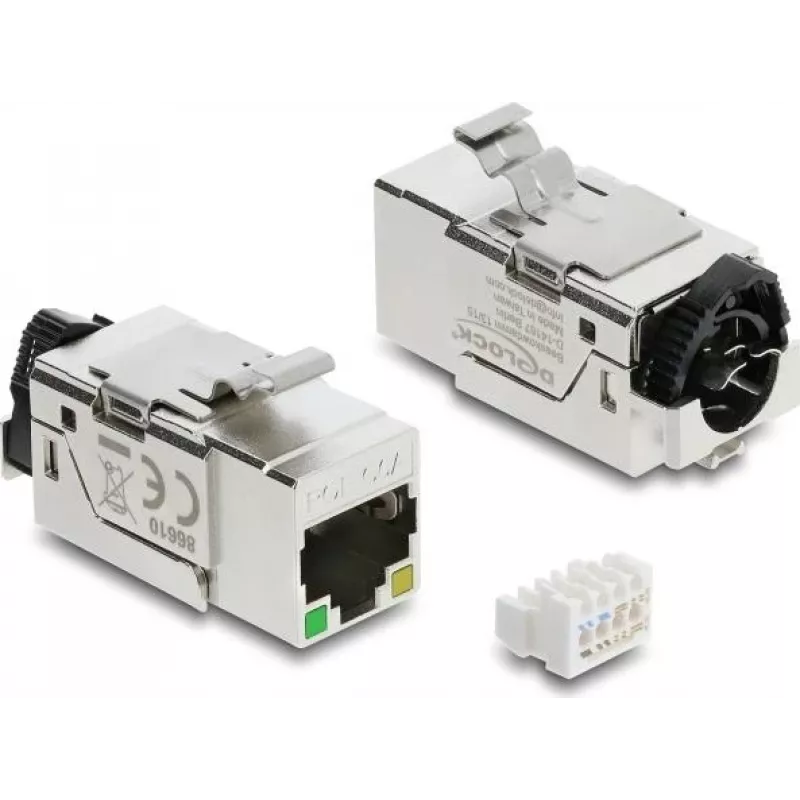

“Keystone” modulis DELOCK 86610 — plokščias nerūdijančio plieno RJ-45, 16,4×37,5×22 mm

DELOCK 86610 yra plokščias nerūdijančio plieno „keystone“ modulis su RJ-45 jungtimi, kurio matmenys 16,4 × 37,5 × 22 mm, skirtas montuoti į standartines „keystone“ sienines plokštes, pataisų skydus arba paviršinio montavimo dėžutes. Modulis turi vieną ekranuotą eterneto prievadą, atitinkantį 6A kategorijos reikalavimus, ir priima vytos poros kabelį, užbaigiamą be įrankių LSA jungtimi. Integruoti PoE aptikimo šviesos diodai rodo maitinimo per eternetą buvimą ir tipą, o galinė fiksavimo sąvaržėlė saugiai laiko tinklo kabelį nenaudojant kabelių raiščių.

Privalumai

Nerūdijančio plieno korpusas užtikrina patikimą ekranavimą ir plokščią profilį, tinkantį kompaktiškam montavimui. Atitiktis 6A kategorijos standartams ir STP konstrukcija palaiko aukšto dažnio eterneto ryšius ir mažina elektromagnetinius trukdžius. Įrankių nereikalaujantis LSA užbaigimas ir įmontuota kabelio fiksavimo sąvaržėlė pagreitina montavimą ir kabelio tvirtinimą. Integruota PoE indikacija supaprastina maitinamų prievadų atpažinimą profesionaliose tinklo aplinkose.

Tinka

• Eterneto tinklo užbaigimams biuruose ir duomenų spintose
• „Keystone“ pataisų skydams ir sieninėms rozetėms, kurioms reikia plokščio įdėklo
• Montavimui, kur reikalingas ekranuotas (STP) 6A kategorijos našumas
• Situacijoms, kai turi būti matomas PoE buvimas ir tipas
• Aplinkai, kur pirmenybė teikiama įrankių nereikalaujančiam LSA užbaigimui ir tvirtinimui be kabelių raiščių

Pagrindinės specifikacijos

• Jungties tipas: 1 × RJ45 lizdas (8P/8C)
• Užbaigimas: 1 × LSA be įrankių
• Našumo klasė: 6A kat. (ekranuota)
• Ekranavimas: STP (metalinis korpusas geresnei EMI apsaugai)
• Standartų atitiktis: ISO/IEC 11801 2.2 leidimas, EN 50173-1, EN 60603-7-41, ANSI/TIA 568.2-D
• Kontaktų išdėstymas: TIA-568A/B
• Matmenys (P × G × A): 16,4 × 37,5 × 22 mm
• Montavimas: užfiksuojamas „keystone“ formatas standartinėms plokštėms ir pataisų skydams
• PoE indikacija: integruoti šviesos diodai buvimui ir tipui aptikti
• Kabelio tvirtinimas: galinė fiksavimo sąvaržėlė (nereikia kabelių raiščių)

Kaip naudoti

Užbaikite vytos poros kabelį ant LSA kontaktų, laikydamiesi pasirinkto TIA-568A arba TIA-568B kontaktų išdėstymo. Įsitikinkite, kad kabelio ekranas tinkamai prijungtas prie modulio korpuso, kad būtų išlaikytas bendras ekranavimas. Įstatykite modulį į suderinamą „keystone“ angą sieninėje plokštėje, pataisų skyde arba paviršinio montavimo dėžutėje, kol užsifiksuos. Prijunkite tinklo komutacinį kabelį prie RJ-45 lizdo. Stebėkite integruotus šviesos diodus, kad patikrintumėte PoE buvimą ir tipą, jei taikoma.

Rekomendacijos

Siekiant optimalaus našumo, naudokite ekranuotus vytos poros (STP) 6A kategorijos kabelius ir palaikykite teisingą ekrano vientisumą tarp kabelio ir modulio. Patikrinkite kontaktų išdėstymo nuoseklumą visoje instaliacijoje, kad išvengtumėte ryšio problemų. Montavimo metu venkite per didelio kabelio lenkimo užbaigimo vietoje ir užtikrinkite, kad fiksavimo sąvaržėlė laikytų kabelio apvalkalą, kad būtų išvengta kontaktų įtempimo.
