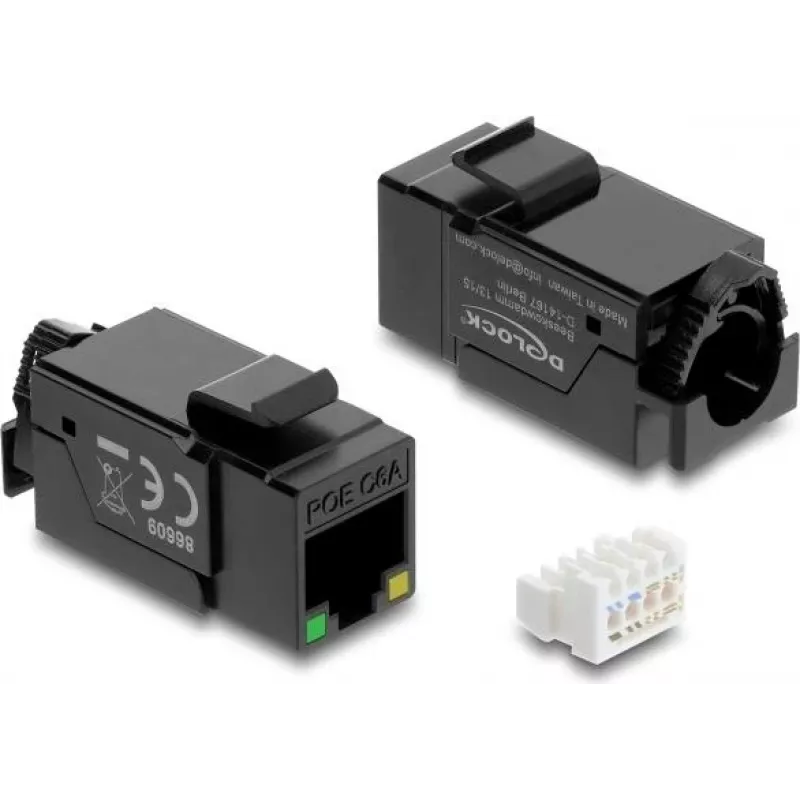

Keystone modulis DELOCK 86609 — plokščias RJ-45, juodas, 16.4×37.5×22 mm

DELOCK 86609 keystone modulis yra kompaktiškas, plokščias RJ-45 įdėklas, juodos spalvos, skirtas užfiksuoti į keystone skydus, priekines plokštes ar paviršinio montavimo dėžutes. Jo matmenys 16,4 × 37,5 × 22 mm užtikrina erdvę taupantį RJ-45 sąsają Ethernet vytos poros kabelio užbaigimui. Modulis palaiko ekranuotas jungtis ir turi LSA užbaigimo sritį, kuriai nereikia įrankių tiesioginiam kabelio prijungimui. Integruoti PoE aptikimo šviesos diodai rodo maitinimo per Ethernet buvimą ir tipą, o galinis fiksavimo spaustukas pritvirtina tinklo kabelį be kabelių raištelių.

Privalumai

Plokščia modulio forma ir standartizuoti keystone matmenys leidžia lengvai užfiksuoti įprastuose skyduose ir sieninėse plokštėse. Ekranuota konstrukcija atitinka Cat.6A našumo lūkesčius ir padeda išlaikyti signalo vientisumą elektromagnetinių trikdžių aplinkoje. LSA užbaigimas be įrankių supaprastina montavimą ir sumažina nustatymo laiką, o integruoti PoE indikatoriaus šviesos diodai suteikia tiesioginį vizualinį PoE buvimo ir klasės patvirtinimą. Integruotas galinis fiksavimo spaustukas pritvirtina kabelį tvarkingam, įtempimo sumažintam sujungimui be papildomų tvirtinimo medžiagų.

Tinka

• Struktūrizuotų kabelių sistemoms biuruose, serverinėse ir ryšio spintose
• Keystone jungiamiesiems skydams ir modulinėms priekinėms plokštėms, kurioms reikia plokščios RJ-45 sąsajos
• Išvadų dėžutėms ir paviršinio montavimo dėžutėms, kur erdvė ribota
• Aplinkai, kurioje naudojami PoE maitinami įrenginiai ir reikalingas greitas PoE aptikimas

Pagrindinės specifikacijos

• Jungtis: 1 × RJ-45 lizdas (8P/8C)
• Užbaigimas: 1 × LSA, be įrankių
• Kategorija: Cat.6A specifikacija
• Ekranavimas: Ekranuotas (STP)
• PoE aptikimas: Integruoti šviesos diodai, rodantys PoE buvimą ir tipą
• Kontaktų išdėstymas: Suderinamas su TIA-568A/B
• Matmenys: 16,4 × 37,5 × 22 mm (P × G × A)
• Montavimas: Suderinamas su keystone užfiksavimu
• Spalva: Juoda

Kaip naudoti

Paruoškite vytos poros kabelį nuimdami išorinį apvalkalą ir išvyniodami poras tik tiek, kiek reikia užbaigimui. Įveskite laidus į LSA užbaigimo sritį be įrankių pagal pasirinktą TIA-568A arba TIA-568B kontaktų išdėstymą. Po užbaigimo užfiksuokite modulį į keystone angą jungiamajame skyde, priekinėje plokštėje ar paviršinio montavimo dėžutėje, kol jis užsifiksuos. Prijunkite RJ-45 sujungimo kabelį prie modulio priekinio lizdo, kad užmegztumėte tinklo ryšį. Naudokite galinį fiksavimo spaustuką kabeliui pritvirtinti ir sumažinti įtempimą nenaudojant papildomų kabelių raištelių.

Rekomendacijos

Naudokite tinkamą ekranuotą vytos poros kabelius ir užtikrinkite tinkamą įžeminimą naudojant ekranuotą modulį, kad išlaikytumėte Cat.6A našumą. Patikrinkite prijungtų įrenginių PoE tipą ir galios reikalavimus; naudokite integruotus šviesos diodus PoE buvimui patvirtinti prieš jungiant jautrią įrangą. Venkite pernelyg didelio porų išvyniojimo ir laikykitės struktūrizuotų kabelių sistemų geriausios praktikos patikimam veikimui.
