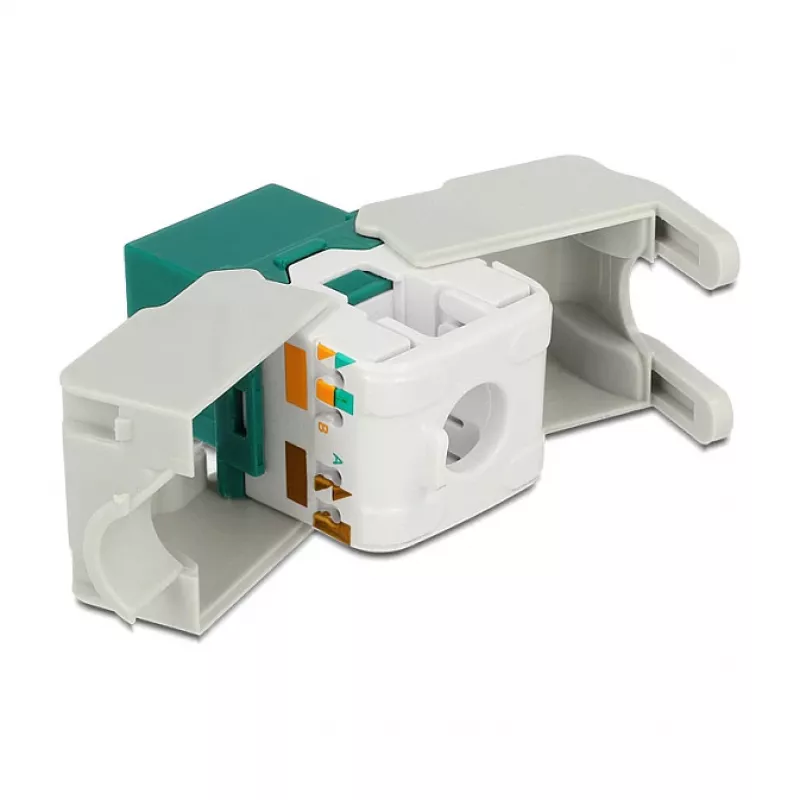

Keystone modulis DeLOCK 86349

DeLOCK 86349 keystone modulis suteikia kompaktišką sąsają vytos poros kabeliui prijungti prie RJ45 lizdo. Sukurtas su standartizuotais matmenimis, skirtas įsegamam montavimui, modulis tinka keystone jungiamiesiems skydams, priekinėms plokštėms ir paviršinio montavimo dėžutėms. Jis turi žalią korpusą ir tiek RJ-45 lizdą, tiek LSA įspaudžiamus kontaktus, skirtus struktūriniam tinklo kabeliavimui.

Privalumai

Modulio standartinis keystone formos faktorius užtikrina suderinamumą su įprastais montavimo rėmeliais ir skydais. Jo integruota RJ-45 jungtis ir LSA užbaigimas leidžia švariai pereiti tarp nuolatinio kabeliavimo ir modulinių tinklo prievadų. Maži matmenys (24,5 mm × 41 mm × 18,1 mm) supaprastina montavimą tankiose komutavimo aplinkose.

Tinka

• Struktūriniam eterneto instaliavimui biuruose ir duomenų spintose
• Keystone komutavimo skydams ir sieninėms priekinėms plokštėms
• Paviršinio montavimo dėžutėms ir mažiems paskirstymo skydams
• Projektams, kuriems reikia LSA/110 įspaudžiamų užbaigimų

Pagrindinės specifikacijos

• Prekės ženklas: DELOCK
• Modelis / MPN: 86349
• EAN: 4043619863495
• Jungtys: RJ-45 lizdas ir LSA įspaudžiama
• Spalva: žalia
• Matmenys (P × G × A): 24,5 mm × 41 mm × 18,1 mm
• Kategorija: Priedai tinklams

Kaip naudoti

Užbaikite vytos poros kabelį ant LSA įspaudžiamų kontaktų, laikydamiesi teisingos laidų schemos (T568A arba T568B). Kai kabelis įspaustas, įstatykite keystone modulį į suderinamą keystone angą, kol jis užsifiksuos. Į priekinį lizdą įjunkite standartinius RJ-45 pataisos laidus, kad prijungtumėte tinklo įrenginius.

Rekomendacijos

Siekiant patikimo veikimo, naudokite tinkamus įspaudimo įrankius ir po montavimo patikrinkite laidų vientisumą tinklo kabelių testeriu. Pasirinkite tą patį laidų standartą (T568A arba T568B) abiejuose jungties galuose ir venkite per didelio kabelio lenkimo šalia užbaigimo taško.
