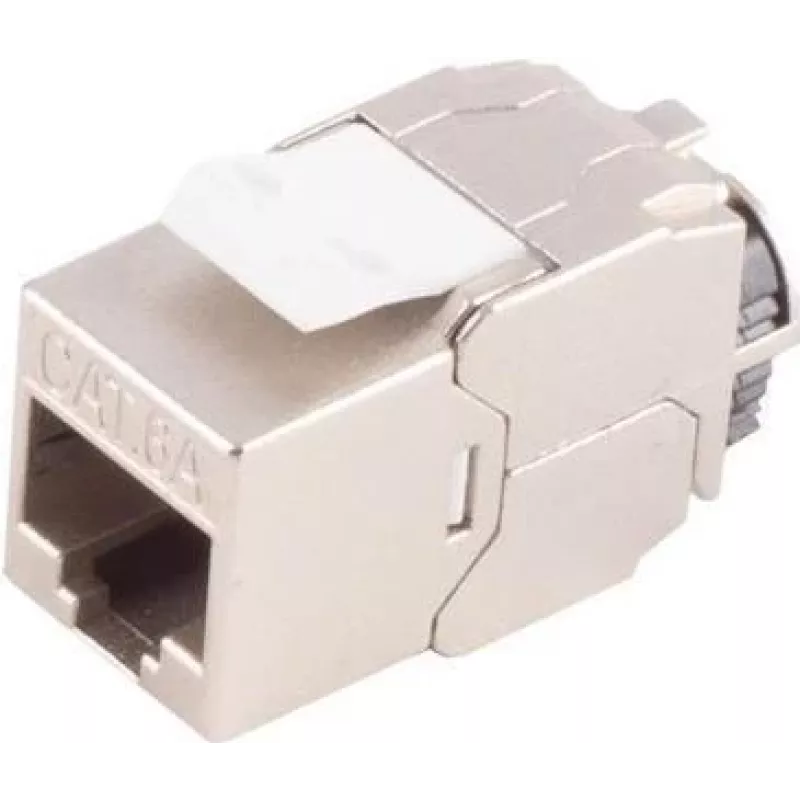

Keystone lizdas ShiverPeaks Cat. 6A STP be įrankių BS08-10032, RJ45 tinklo jungtis

ShiverPeaks keystone lizdas BS08-10032 yra Cat. 6A STP be įrankių keystone lizdas, skirtas RJ45 eterneto jungtims. Jis sukurtas palaikyti 6A kategorijos našumą su ekranuota vytos poros apsauga, užtikrinant patikimas 10 gigabitų eterneto jungtis ekranuotose struktūrinėse kabelių sistemose. Be įrankių užbaigimo sistema leidžia greitai, be įrankių prijungti ekranuotus tinklo kabelius ir tinka standartiniams keystone sieniniams dangteliams, pataisų skydams ir tinklo lizdams, naudojamiems komercinėse ir gyvenamosiose instaliacijose.

Privalumai

Be įrankių konstrukcija supaprastina montavimą, nes pašalina presavimo įrankius ir sumažina užbaigimo laiką, o ekranuota konstrukcija pagerina atsparumą išoriniams elektromagnetiniams trukdžiams. Kompaktiška keystone forma užtikrina suderinamumą su standartiniais dangteliais ir skydais. Lizdas sukurtas išlaikyti Cat. 6A našumą visose keturiose porose ir palaiko didelės spartos eterneto programas iki 10 Gbps, kai naudojamas tinkamai įrengtoje ekranuotoje kabelių sistemoje.

Tinka

• 10 gigabitų eterneto jungtims biuruose ir duomenų centrų jungtyse
• Ekranuotoms struktūrinėms kabelių instaliacijoms, kurioms reikalingas sumažintas EMI
• Sieniniams dangteliams ir moduliniams lizdų užbaigimams komerciniuose pastatuose
• Gyvenamiesiems gigabitiniams tinklams, kuriuose naudojami ekranuoti kabeliai
• Greitiems lauko užbaigimams ir tinklo atnaujinimams be presavimo įrankių

Pagrindinės specifikacijos

• Kategorijos įvertinimas: 6A kategorijos (Cat. 6A) našumas
• Ekranavimas: Ekranuota vytos poros (STP) apsauga EMS mažinimui
• Jungties tipas: RJ45 keystone lizdo forma moduliniams skydams ir sieniniams dangteliams
• Užbaigimo būdas: Užbaigimas be įrankių greitam lauko montavimui
• Duomenų perdavimo spartos palaikymas: Palaiko eternetą iki 10 Gbps per ekranuotus kabelius
• Suderinamumas: Tinka standartinėms keystone angoms pataisų skyduose, sieniniuose dangteliuose ir lizduose

Kaip naudoti

Paruoškite ekranuotą vytos poros kabelį, nuimdami išorinį apvalkalą ir atidengdami folijos/pynės ekraną pagal lizdo gamintojo gaires. Išdėstykite atskiras poras nurodyta seka, įkiškite laidininkus į be įrankių užbaigimo lizdus ir uždarykite užbaigimo dangtelį arba korpusą, kad pritvirtintumėte laidus. Užtikrinkite, kad ekranas būtų tinkamai sujungtas su lizdo metaliniu korpusu arba nutekamuoju laidu, kad išlaikytumėte ekranavimo tęstinumą. Įspauskite keystone lizdą į pasirinktą sieninį dangtelį arba pataisų skydą, kol jis užsifiksuos, tada patikrinkite jungties tęstinumą ir našumą naudodami tinkamą tinklo testavimo įrangą.

Rekomendacijos

Naudokite šį ekranuotą keystone lizdą visiškai ekranuotoje kabelių sistemoje, įskaitant ekranuotas jungtis, lizdus ir tinkamą įžeminimą, kad pasiektumėte nurodytą Cat. 6A našumą ir sumažintumėte elektromagnetinius trukdžius. Patikrinkite kabelio porų atvaizdavimą ir tęstinumą po užbaigimo ir naudokite sertifikuotą kabelių testerį 10G jungties patvirtinimui.
