Keystone Jack ROLINE Cat. 6a RJ-45 neekranuotas be įrankių plonas juodas

„ROLINE Keystone Jack Cat. 6a“ yra neekranuota, be įrankių montuojama plonas RJ-45 jungtis, skirta paprastam montavimui tinklo skyduose ir „keystone“ rėmeliuose. Ji palaiko sparčų duomenų perdavimą iki 10 GBit/s, 500 MHz dažnių juostos plotį ir naudoja EIA/TIA 568 spalvinį laidų kodą. Modulis tiekiamas baltos spalvos ir tinka suderinamiems „keystone“ rėmeliams (suderinamumą žr. toliau).

Privalumai

Ši „keystone“ jungtis užtikrina Cat.6a našumą be įrankių montavimo metu, supaprastindama įrengimą ir sutrumpindama paruošimo laiką. Jos plonas dizainas tinka ten, kur erdvė ribota, o EIA/TIA 568 spalvinio kodavimo laikymasis užtikrina nuoseklų ir standartizuotą užbaigimą. Neekranuota konstrukcija tinka įprastoms tinklo aplinkoms, kur papildomas ekranavimas nebūtinas.

Tinka

• 10 GBit/s eterneto jungtims
• Patch panelėms ir „keystone“ rėmeliams, palaikantiems plonas modulius
• Namų ir mažų biurų tinklo įrengimui
• Esamos ar naujos struktūrinės kabelių sistemos atnaujinimui naudojant Cat.6a kabelius

Pagrindinės specifikacijos

• Standartas: Cat.6a (neekranuotas)
• Maksimali duomenų perdavimo sparta: 10 GBit/s
• Dažnių juostos plotis: 500 MHz
• Jungtis: RJ-45 „keystone“ lizdas
• Montavimas: be įrankių
• Spalvinis kodavimas: EIA/TIA 568
• Spalva: balta
• Suderinami „keystone“ rėmeliai: 26.11.0357 (juodas), 26.11.0356 (šviesiai pilkas)

Kaip naudoti

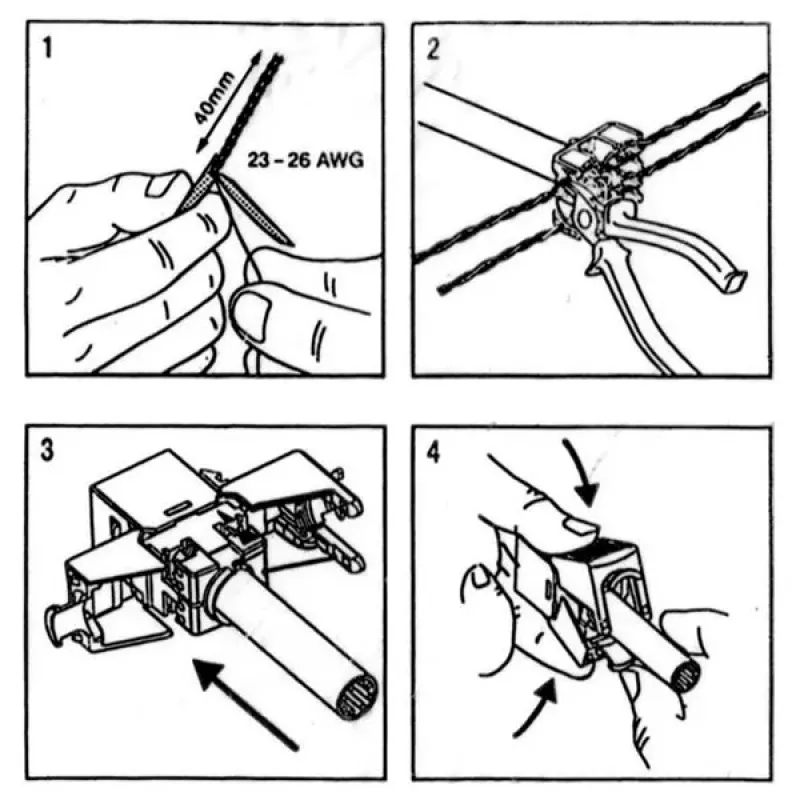

Įstatykite Cat.6a „keystone“ lizdą į suderinamą „keystone“ rėmelį arba skydą, kol užsifiksuos. Užbaikite tinklo kabelį pagal EIA/TIA 568 laidų spalvinį kodą, nurodytą ant lizdo, laikydamiesi gamintojo nustatytos užbaigimo be įrankių procedūros. Po užbaigimo patikrinkite fizinį įsitvirtinimą rėmelyje ir išbandykite jungtį atitinkamais tinklo testavimo įrankiais, kad patvirtintumėte ryšį ir našumą.

Rekomendacijos

Naudokite šį neekranuotą Cat.6a „keystone“ lizdą standartinėse tinklo aplinkose, kur elektromagnetiniai trukdžiai minimalūs. Įrenginiuose, kuriuose veikia stiprūs trukdžiai arba reikalingas įžeminimas, vietoj to naudokite ekranuotas jungtis ir kabelius. Visada patikrinkite kiekvieną jungtį po užbaigimo, kad įsitikintumėte, jog laidai sujungti teisingai ir veikia tinkamai.
