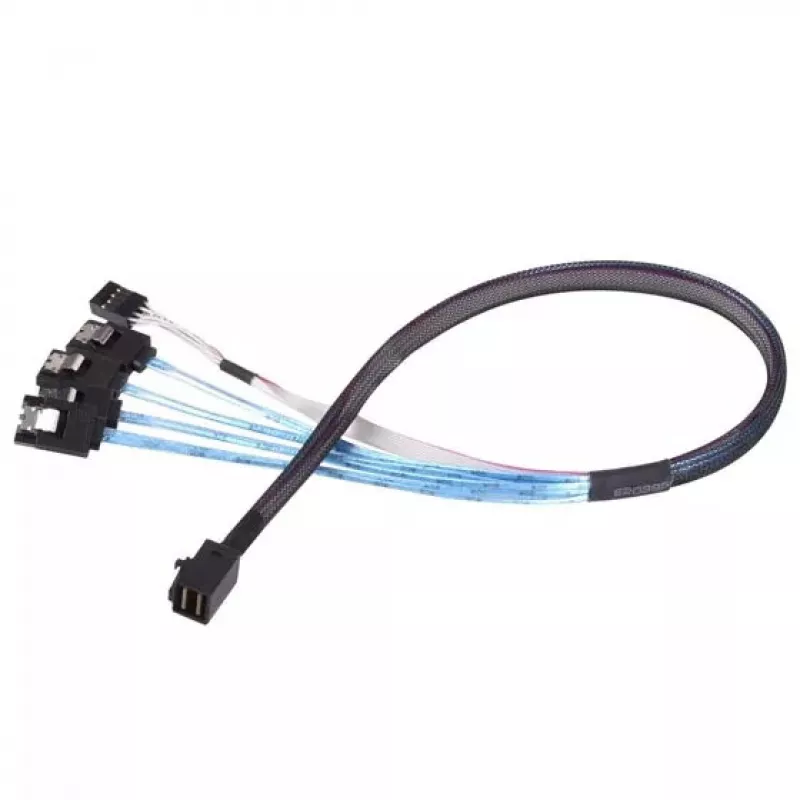

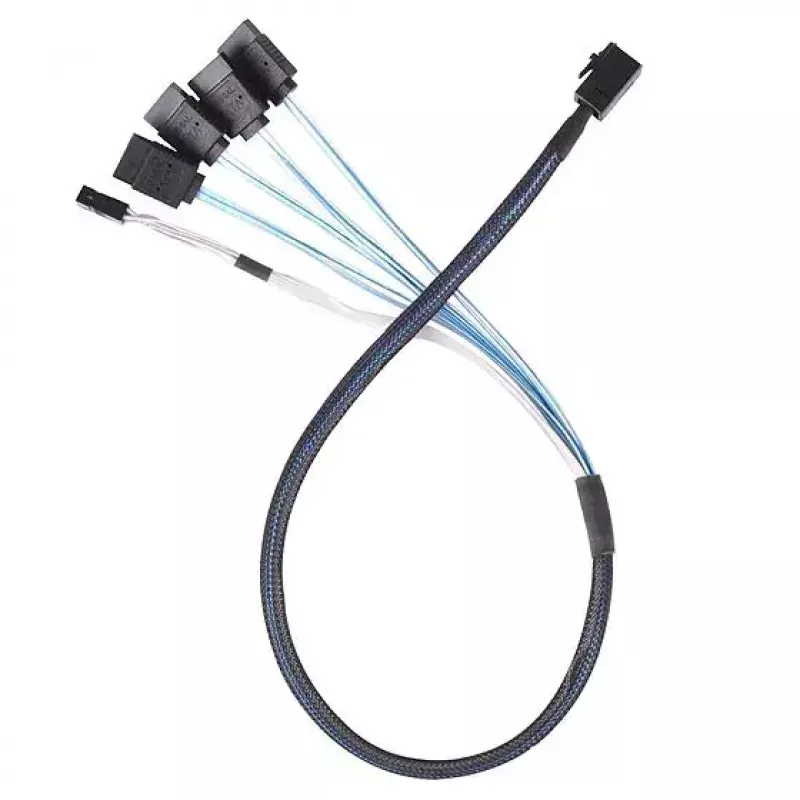

Kabelis Sidabrinėstone CPS05 0,5 m Mini-SAS SFF-8643 į SATA 7 kontaktų

Sidabrinėstone CPS05 0,5 m kabelis nuo Mini-SAS SFF-8643 iki SATA 7 kontaktų suteikia kompaktišką vidinio prijungimo sprendimą, skirtą susieti Mini-SAS prieglobos įrenginį arba valdiklį su iki keturių SATA diskų. Turintis 36 kontaktų SFF-8643 jungtį viename gale ir keturias 7 kontaktų SATA jungtis kitame, šis 0,5 metro kabelis užtikrina tiesioginius duomenų kelius tarp SAS/SATA valdiklių ir standartinių SATA saugojimo įrenginių ankštuose kompiuterių korpusuose.

Privalumai

Šis kabelis sujungia trumpą, vietos taupantį ilgį su keturių prievadų SATA atšakojimu, mažindamas kabelių netvarką mažos formos konstrukcijų kompiuteriuose ir stovų serveriuose. SFF-8643 į SATA 7 kontaktų konstrukcija užtikrina patikimą signalo vientisumą saugojimo perdavimams ir supaprastina vidinius laidus, kai prijungiami keli SATA diskai prie vieno Mini-SAS prievado. Galimos juodos, mėlynos ir baltos spalvos, kad atitiktų skirtingus korpusų interjerus.

Tinka

• Mini-SAS valdiklio prijungimui prie kelių vidinių SATA diskų
• Mažos formos staliniams kompiuteriams ir kompaktiškiems serverių korpusams
• RAID valdiklio arba HBA atšakojimui prie SATA diskų skyrių
• Vidinių diskų jungčių atnaujinimui ar pertvarkymui, kai vietos yra mažai

Pagrindinės specifikacijos

• Kabelio ilgis: 0,5 m

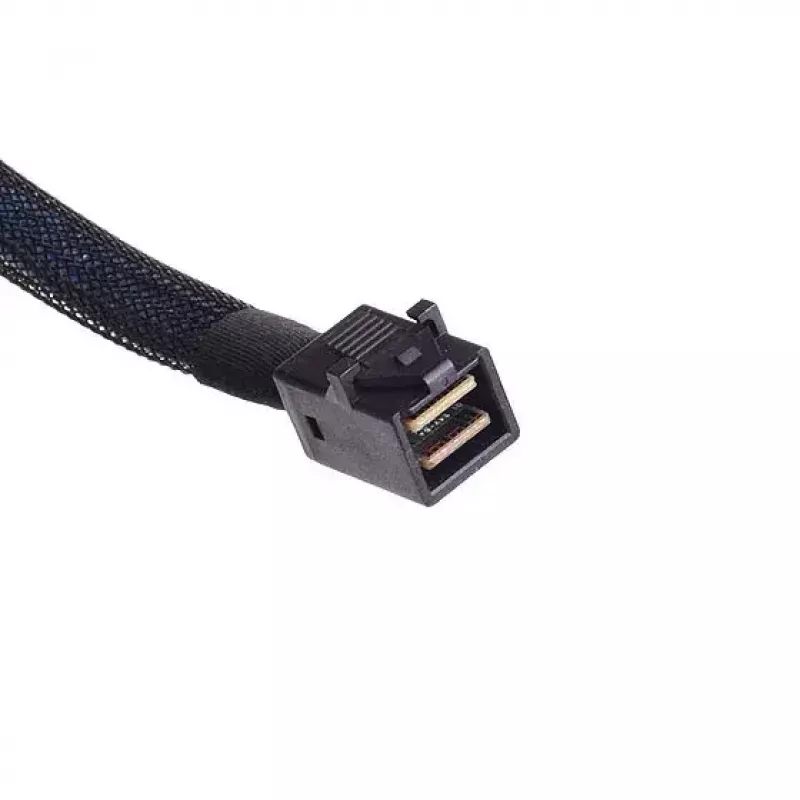

• 1 jungtis: Mini-SAS SFF-8643, 36 kontaktų

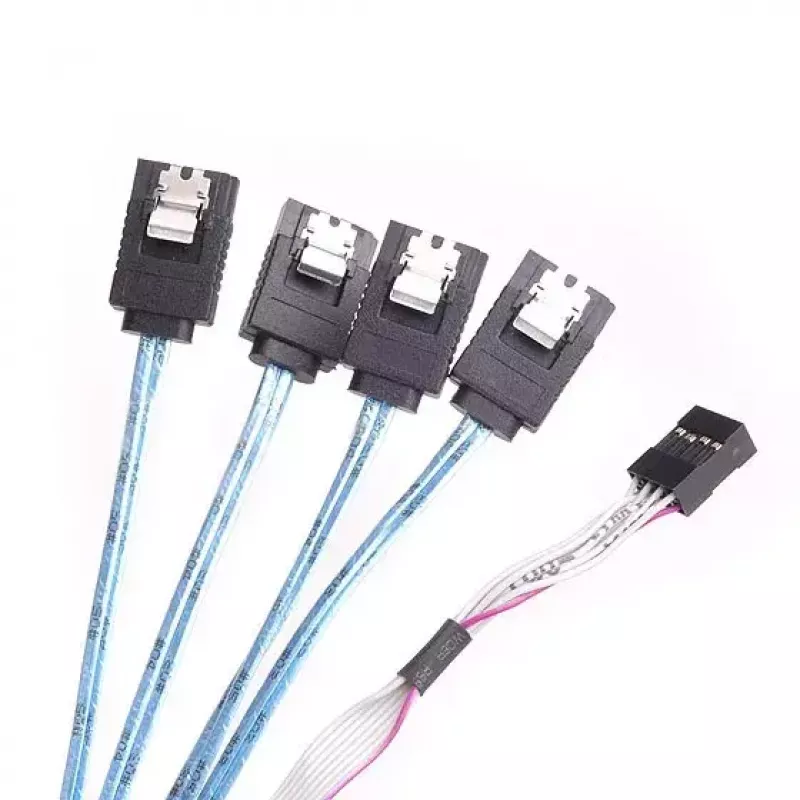

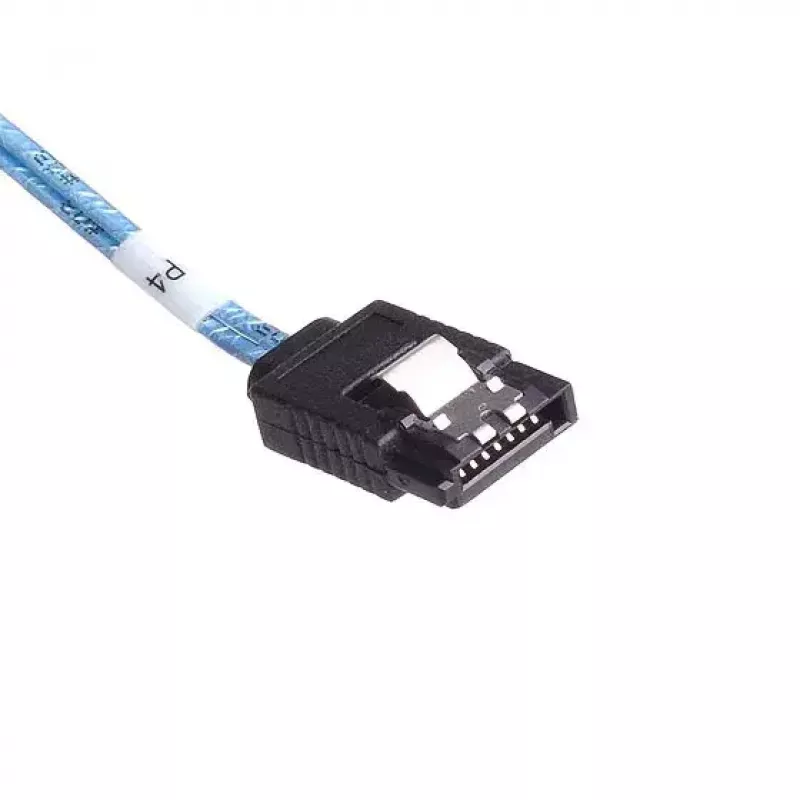

• 2 jungtis: SATA 7 kontaktų × 4 (atšakojimas)
• Spalvos: juoda, mėlyna, balta

Kaip naudoti

Išjunkite sistemą ir atjunkite ją nuo elektros tinklo prieš montuodami kabelį. Įkiškite SFF-8643 jungtį į Mini-SAS prievadą valdiklyje arba HBA, užtikrindami teisingą orientaciją ir tvirtą prigludimą. Atsargiai nutieskite kabelį, kad išvengtumėte aštrių lenkimų, tada kiekvieną 7 kontaktų SATA kištuką prijunkite prie atitinkamos SATA disko jungties. Dar kartą patikrinkite jungtis, įjunkite maitinimą ir patikrinkite, ar diskai yra atpažįstami BIOS ar operacinės sistemos.

Rekomendacijos

Naudokite 0,5 m ilgį ankštuose korpusuose arba arti montuojamuose diskų laikikliuose, kad išlaikytumėte signalo kokybę; venkite per didelio sukimo ar lenkimo šalia jungčių. Sistemose su aktyviu diskų aušinimu užtikrinkite, kad kabelio tiesimas netrukdytų oro srautui. Prieš montuodami patvirtinkite valdiklio suderinamumą su SFF-8643 į SATA atšakojimo kabeliais.
