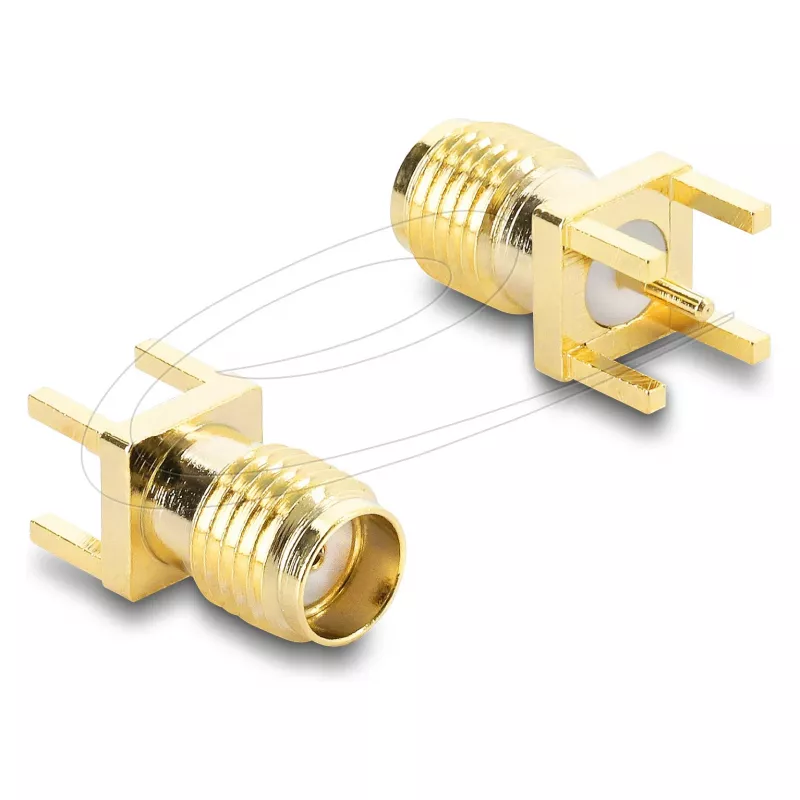

Kabelio lyties adapteris DELOCK 67411 SMA auksinė jungtis — SMA į SMA adapteris

DELOCK 67411 yra SMA į SMA lyties adapteris su auksu dengtomis SMA sąsajomis, skirtas pritaikyti jungčių lytį tarp SMA gnybtų kabelių ir įrenginių. Adapteris turi kompaktišką metalinį korpusą su auksine apdaila, kad sumažintų koroziją ir užtikrintų patikimą RF kontaktą. Jis palaiko platų dažnių diapazoną, tinkantį antenų jungtims, RF bandymo įrenginiams, Wi‑Fi ir kitiems belaidžių įrenginių ryšiams, kuriems reikalinga SMA gnybtų konversija.

Privalumai

Auksu dengtas varinis korpusas ir PTFE izoliatorius užtikrina stabilias elektrines charakteristikas ir atsparumą korozijai, išlaikant 50 omų varžą ir mažą SVSO. Atlaikomoji įtampa ir aukšta izoliacijos varža prisideda prie saugaus naudojimo tipinėse RF aplinkose. Kiauryminis SMA lizdas su keliais litavimo taškais leidžia saugiai mechaniškai ir elektriškai montuoti ant spausdintinių plokščių. Maža, tvirta konstrukcija leidžia paprastai tiesiogiai adaptuoti SMA gnybtų kabelius be papildomų įrankių.

Tinka

• SMA gnybtų anteninių kabelių pritaikymui prie SMA turinčių įrenginių
• RF bandymo ir matavimo įrenginiams, kuriems reikalinga lyties konversija
• Wi‑Fi ir belaidžių modulių jungtims su SMA gnybtais
• Spausdintinių plokščių montavimui, kai reikalingas lituojamas SMA lizdas

Pagrindinės specifikacijos

• Jungties tipas: SMA tiesus moteriškas į SMA tiesų moterišką (lyties adapteris)
• Dažnių diapazonas: DC – 6 GHz
• Varža: 50 omų
• SVSO: < 1.3
• Korpuso medžiaga / danga: varis, auksuotas
• Izoliatoriaus medžiaga: PTFE
• Izoliacijos varža: > 500 MOhm
• Sujungimo ciklai: > 500
• Atlaikomoji įtampa: 750 V / 50 Hz
• Montavimo tipas: kiauryminis su 5 litavimo taškais spausdintinėms plokštėms lituoti
• Lituojamas SMA lizdas, tinkamas montuoti ant plokštės

Kaip naudoti

Tiesioginiam pritaikymui tiesiog prisukite suderinamus SMA kištukus iš abiejų pusių ant adapterio, kol pasieksite tvirtą ranka prisuktą kontaktą; venkite per didelio sukimo momento. Montuojant ant spausdintinės plokštės, įkiškite kiauryminius kaištukus į numatytas plokštės angas, užtikrinkite teisingą litavimo taškų išlygiavimą ir lituokite pagal standartinius RF jungčių litavimo metodus. Po montavimo patikrinkite varžos tęstinumą ir mechaninio fiksavimo patikimumą.

Rekomendacijos

Naudokite adapterį nurodytame dažnių diapazone ir išlaikykite tinkamą sukimo momentą jungdami jungtis, kad nepažeistumėte sriegių ir centrinių kontaktų. Saugokite auksuotas dangas nuo agresyvių cheminių medžiagų; nenaudojamus adapterius laikykite antistatinėmis, sausomis sąlygomis. Jautriems RF matavimams po montavimo patikrinkite SVSO ir tęstinumą, kad užtikrintumėte optimalų signalo vientisumą.
